LCN-Konfigurationsprogramm WINDOWS Funktionen zur Konfiguration, Handsteuerung und Fehlersuche. Sucht automatisch alle Module im Netz und bietet sie zur Konfiguration an. Bietet die Möglichkeit, Anlagen auszulesen und wieder zurückzuspeichern. Über die Pooldatenbank können fertige Funktionen per „drag & drop“ in die Anlage übernommen werden. Projekte können offline erstellt und bearbeitet werden. Vollautomatische Grundkonfiguration, Zugang zum Modul nicht erforderlich. Umfangreiche Dokumentationsfunktionen eingebaut. Kann im laufenden Betrieb eingesetzt werden (keine Betriebsunterbrechung). Systemvoraussetzungen   Prozessor: 400 MHz oder höher Speicher: 64 MB oder höher Festplatte: 3 MB verfügbarer Speicherplatz CD-ROM-Laufwerk Betriebssystem: Win95, Win98, WinME, Win2000, WinXP, Vista, 7 Peripheriegeräte:Tastatur und Maus Anschluss-Anschluss: Seriell RS 232, USB, TCP/IP   Hinweis: Diese Software wird speziell auf Sie Lizensiert. Eine Rückgabe ist nicht möglich.   Software vom diesem Hersteller wird nach der Lizensierung immer per Post verssendet. Darum bitte mit etwas längerer Lieferzeit rechnen. Danke.

GPS-Sensor für den I-Anschluss Der LCN-ZEA empfängt das GPS-Signal und sendet dessen präzise Uhrzeit in den LCN-Bus. Der GPS Sensor wird am I-Anschluss eines beliebigen LCN-Busmoduls ab Firmware 1702 (Feb. 2013) betrieben. Er ist in einem wettergeschützem IP65 Gehäuse zur Wandmontage untergebracht.   Aus dem UTC-Signal des Empfängers wird die mitteleuropäische Zeit (MEZ) errechnet. Für den Einsatz in anderen Zeitzonen weltweit kann diese Einstellung mit der LCN-PRO ab Version 4.8 geändert werden. Die Umschaltung Sommer-/Winterzeit erfolgt in allen Zeitzonen automatisch.   Der LCN-ZEA wird automatisch erkannt. Bei normalen Empfangsbedingungen sendet der Sensor nach ca. 3 Minuten die mitteleurop. Zeit (MEZ) über den I-Anschluss an das Modul und dieses dann in den LCN-Bus.   Wichtig: Es wird ein zusätzliches LCN-NIH benötigt und die Zeitschaltfunktion in LCN kann nur mit einem zusätzlichen LCN-GT4D oder LCN-GT10D programmiert werden.

Kohlendioxid-Sensor; in Weiß (Aufputz-Montage) Innensensor für die Messung des CO2-Gehalts der Umgebungsluft, also der Luftqualität. Damit sind die Anforderungen z.B. in öffentlichen Räumen und Tagungsstätten bezüglich der Luftqualität einfach zu erfüllen: Gleichbleibend gute Luftqualität durch punktgenaues Lüften (Frischluft hinzu) bei minimalen Heizungs- (bzw. Kühlungs-) Verlusten. Technische Daten   Messbereich: 1-5000ppm, Auflösung: 1ppm Anschluss: I-Anschluß (per 2x LCN-IV bis 50m verlängerbar) Versorgung: über LCN-NU16 (Unterputznetzteil, im Lieferumfang enthalten)   Montage: Aufputz (auf UP-Dose, Wand oder Decke, entfernt von Tür und Fenster) Abmessungen B x H x T: 79mm x 80mm x 26mm Schutzart: IP20

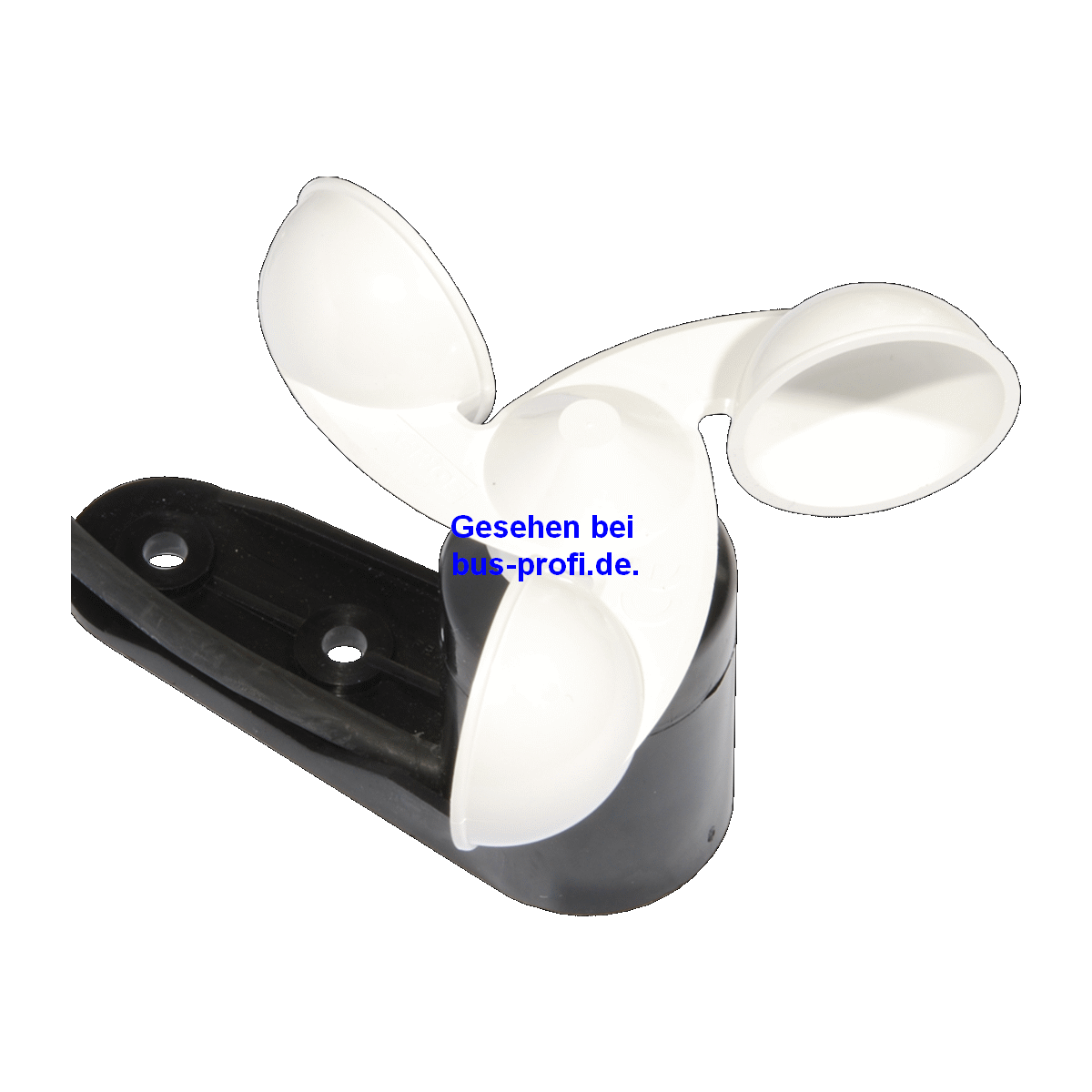

Windsensor Mit Zuleitung zum Anschluss an den LCN-IV. Das Anschlusskabel hat eine Länge von 2m zum Anschluss an den Impulseingang eines LCN-SH, LCN-HU oder LCN-UPP. Technische Daten   Abmessungen Sensor: 40mm x 40mm x 95mm (B x L x H) Abmessungen Rotor: 105mm ø Zur Wand- oder Mastenmontage Schutzart IP65

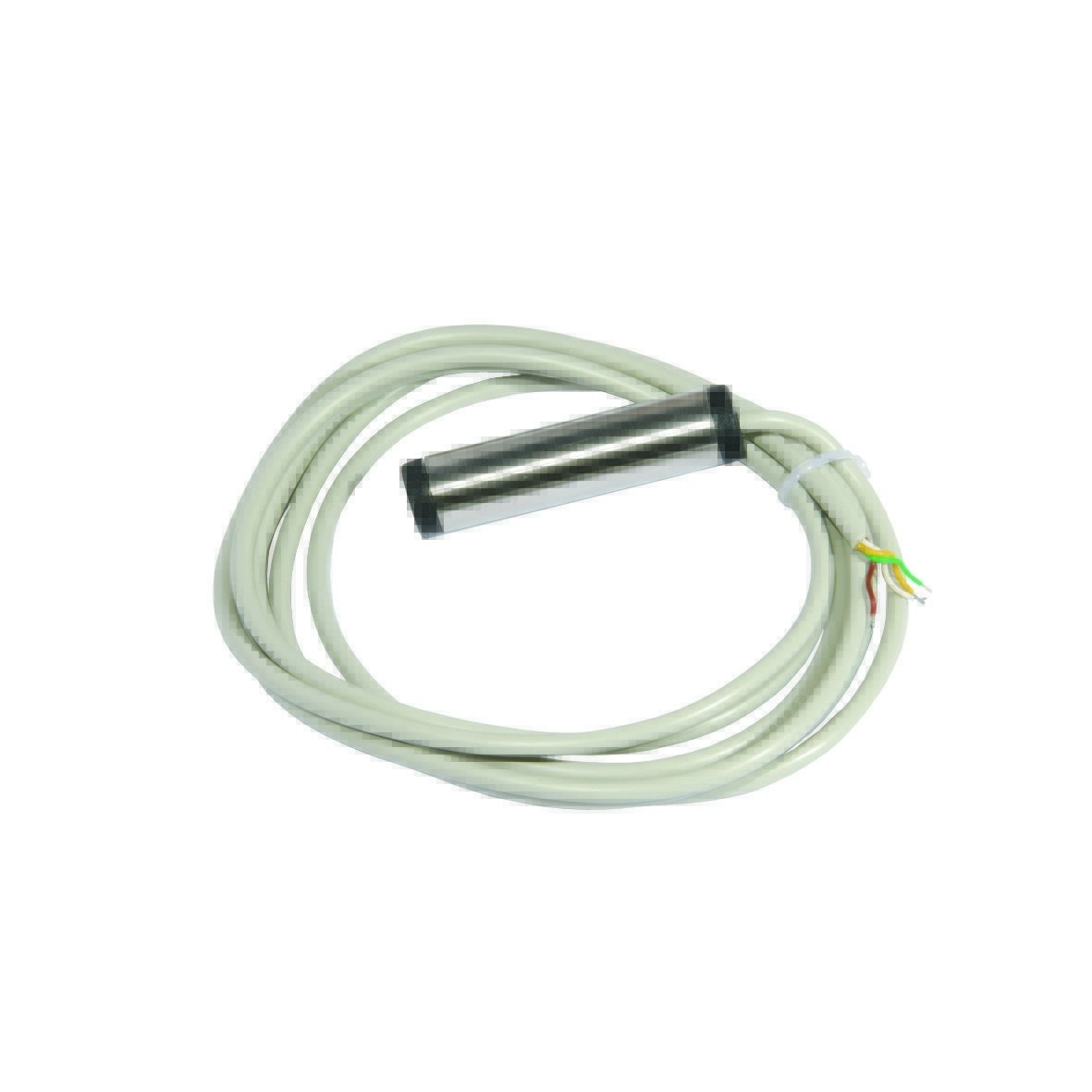

AußentemperatursensorAußentemperatursensor mit 2 m langer Zuleitung zum Anschluss an den I-Anschluss des LCN Moduls. Die Zuleitung kann über 2 LCN-IV bis zu 50m verlängert werden.Für einen Bereich von : -20°C bis +85°C, Auflösung: 0,1°C.Genauigkeit: typisch 0,3°C im Bereich von 15°C – 30°C, max. 0,6°C im Bereich von -20°C – 85°C.Technische DatenMontage: SchraubbefestigungAbmessung: ø 15mm x 65mmSchutzart IP65

Fingerabdruck-Sensor; in Schwarz Der LCN-GFPSB ist ein Fingerabdruck-Sensor für den I-Anschluss eines beliebigen LCNModuls ab Firmware 190512... (Mai 2015). Er erfasst Fingerabdrücke und überträgt deren Code über den LCN-Bus an die Zugangskontrolle der LCN-GVS.   Der LCN-GFPSB ist mit allen anderen Zugangsverfahren (IR-Sender, Transponder) kompatibel und kann gemeinsam mit diesen eingesetzt werden. 4 integrierte LEDs signalisieren die Vorgänge. Ein Corona®-Lichtkranz dient der dekorativen Wandbeleuchtung und als dezentes Orientierungslicht, so dass sich der LCN-GFPS auch bei geringem Umgebungslicht komfortabel bedienen lässt. Lieferumfang   LCN-GFPS, LCN-NUI (Netzteil), I-Anschlussleitung & Montagerahmen  Optionales Zubehör   Dosendichtring, Wetterschutzhaube   Anschluss   LCN-Anschluss: am I-Anschluss eines LCN-Busmoduls ab Firmware 190512... (Mai 2015) zur bidirektionalen Kommunikation Funktion   Sensor: Fingerabdruckscanner für max. 999 Finger mit Lebendfingererkennung LEDs: 4 LEDs zur Anzeige des Sensor-Status 16 weiße Corona®-LEDs ansteuerbar über das Kommando „LED GT-Helligkeit” in 10 Stufen Einbau   Abmessung: 90mm x 90mm x 16,9mm (5mm Glasstärke) (B x H x T) Betriebstemperatur: -20°C bis +50°C Luftfeuchtigkeit: max. 80% rel., nicht betauend Umgebungsbedingungen: Verwendung in ortsfester Installation nach VDE632, VDE637 Schutzart: IP20 ® Bei der Installation im Außenbereich ist darauf zu achten, das der LCN-GFPS nicht direkter Feuchtigkeit (Spritzwasser oder Regen) und direkter Sonneneinstrahlung ausgesetzt ist! Montage: Installation über einer UP-Dose

A/D-Wandler 2-fach Analog-Digital-Wandler für den LCN-Bus. Der LCN-AD2 ist ein doppelter Analog-Digital-Wandler mit 12Bit Auflösung für den I-Anschluss. Die Messwerte werden im Modul in die Variablen R1- und R2 eingetragen. Sie wirken wahlweise auf die fünf Schwellwerte oder die beiden Regler. Der LCN-AD2 kann universell eingesetzt werden, da seine Eingänge per DIP-Schalterchen jeweils einstellbar sind auf: Spannung: 0-10V Strom: 0(4)-20mA Temperatur: Pt100/Pt1000 (Platin-Temp.-Sensoren)   Technische Daten   Eingang wahlweise: 0-10V, 0/4-20mA, Pt100, Pt1000 LCN-Anschluss: I-Anschlussleitung Länge 300mm   Betriebspannung: 230V~ ± 10% Abmessungen: 34,5mm x 92mm x 66mm (B x L x H) 35mm Hutschienenmontage 2TE Schutzart IP20

Nearfield Communication (NFC)-Transponder mit zwei kapazitiven Tasten und IR-Empfänger; in Weiß   Der LCN-GT2T vereint einen Nearfield Communication (NFC)-Transponderleser für das Auslesen von Chipkarten, ein Glastastenfeld mit zwei Sensorflächen und einen Infrarotempfänger. Der Leser unterstützt NFC-Transponder vom Typ ISO14443-A (Mifare/Legic) und ISO15693 (Legic). Die Tasten hinter einer stabilen Glasplatte liefern je nach Betätigungsart die im LCN-System gewohnten Signale Kurz, Lang und Los. So kann eine Türglocke betätigt oder Licht eingeschaltet werden. Die Beschriftung der Sensorflächen erfolgt individuell per Folie. Je eine rote LED pro Taste signalisiert als Ein, Blinkend oder Flackernd beliebige Stati im System. Über den ebenso integrierten Infrarotempfänger können mit der Fernbedienung LCN-RT bis zu zwölf weitere Funktionen ausgelöst werden, dabei überträgt sie zur Sicherheit einen vom Nutzer definierten Code sowie ihre Seriennummer zur Identifikation. Der dimmbare Corona®-Lichtkranz dient wie bei den LCN-GT-Glastastenfeldern der dekorativen Wandbeleuchtung und als dezentes Orientierungslicht.    Technische Daten   Größe: 75 mm x 75 mm

Fingerabdruck-Sensor; in Weiß Der LCN-GFPSW ist ein Fingerabdruck-Sensor für den I-Anschluss eines beliebigen LCN-Moduls ab Firmware 190512... (Mai 2015). Er erfasst Fingerabdrücke und überträgt deren Code über den LCN-Bus an die Zugangskontrolle der LCN-GVS.   Der LCN-GFPSW ist mit allen anderen Zugangsverfahren (IR-Sender, Transponder) kompatibel und kann gemeinsam mit diesen eingesetzt werden. 4 integrierte LEDs signalisieren die Vorgänge. Ein Corona®-Lichtkranz dient der dekorativen Wandbeleuchtung und als dezentes Orientierungslicht, so dass sich der LCNGFPS auch bei geringem Umgebungslicht komfortabel bedienen lässt.   Lieferumfang   LCN-GFPS, LCN-NUI (Netzteil), I-Anschlussleitung & Montagerahmen Optionales Zubehör   Dosendichtring, Wetterschutzhaube   Anschluss   LCN-Anschluss: am I-Anschluss eines LCN-Busmoduls ab Firmware 190512... (Mai 2015) zur bidirektionalen Kommunikation Funktion   Sensor: Fingerabdruckscanner für max. 999 Finger mit Lebendfingererkennung LEDs: 4 LEDs zur Anzeige des Sensor-Status 16 weiße Corona®-LEDs ansteuerbar über das Kommando „LED GT-Helligkeit” in 10 Stufen Einbau   Abmessung: 90mm x 90mm x 16,9mm (5mm Glasstärke) (B x H x T) Betriebstemperatur: -20°C bis +50°C Luftfeuchtigkeit: max. 80% rel., nicht betauend Umgebungsbedingungen: Verwendung in ortsfester Installation nach VDE632, VDE637 Schutzart: IP20 ® Bei der Installation im Außenbereich ist darauf zu achten, das der LCN-GFPS nicht direkter Feuchtigkeit (Spritzwasser oder Regen) und direkter Sonneneinstrahlung ausgesetzt ist! Montage: Installation über einer UP-Dose

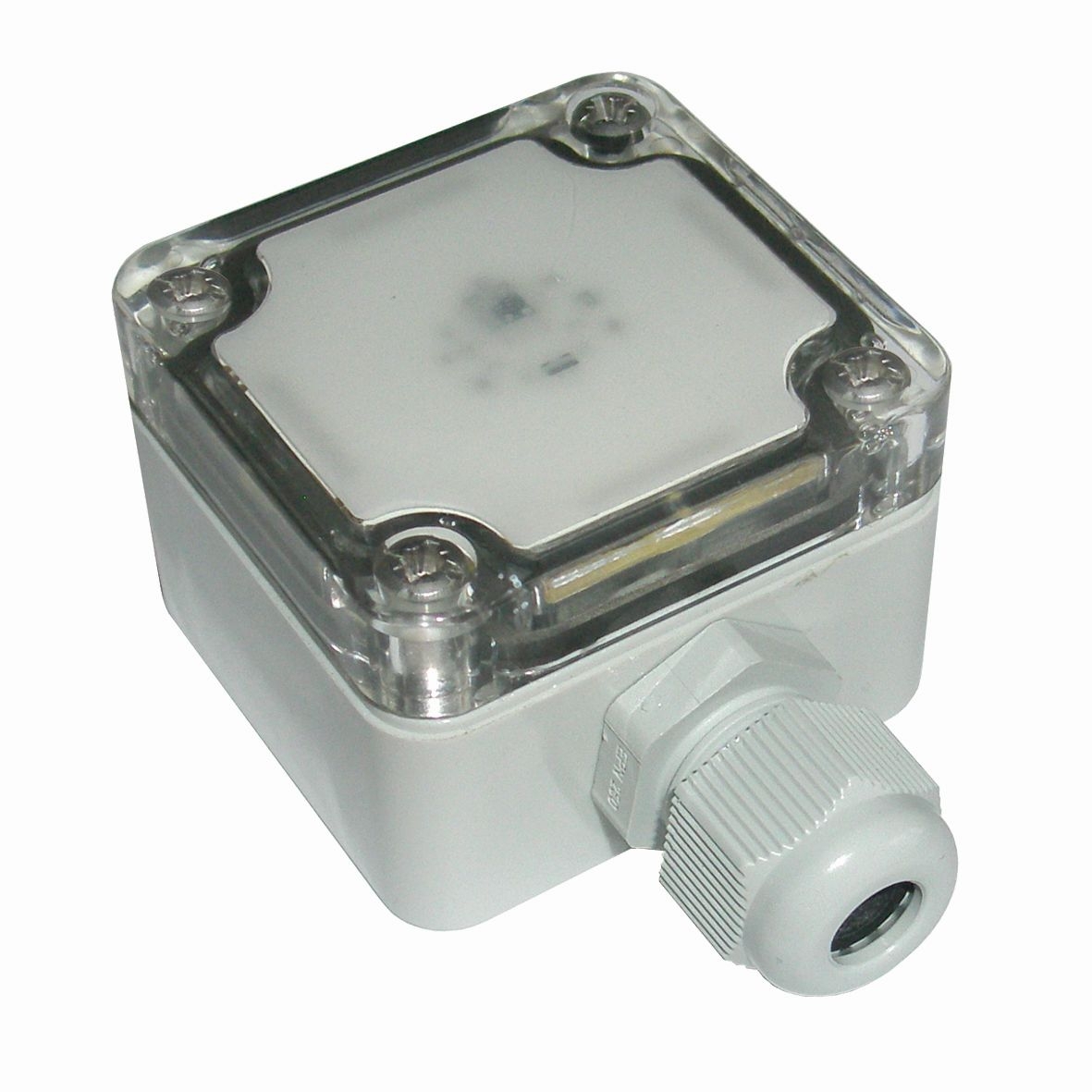

Lichtsensor für den Außenbereich Aufgrund der robusten Ausführung kann er nahezu überall montiert werden. Mit seinem weiten Meßbereich ist er für die üblichen Anwendungen bestens geeignet. Einsatz als Dämmerungsschalter, Sonnenschutz usw. Technische Daten   Messbereich: 1-100.000 Lux (LCN-Wert: 1-1000) Anschluss: I-Anschlussverlängerung (über LCN-IV - nicht im Lieferumfang) Versorgung: über das angeschlossene Busmodul Montage: an der Außenwand des Gebäudes (z.B. Nordseite), auf dem Dach Abmessungen: 51mm x 36mm x 51mm (B x H x T) (ohne Kabeldurchführung) Schutzart: IP65 Hinweis: Ohne LCN-IVs

Wetterstation mit Auswerteeinheit für die Hutschiene Zur Steuerung sämtlicher witterungsbeständigen Anlagen und Funktionsabläufen eines Gebäudes. Dank GPS-Empfängers überträgt LCN-WIH die präzise Zeit und Datum in den LCN-Bus. LCN-WIH besteht aus einer Außeneinheit mit integriertem Wind-, Regen,- Licht-, Temperatur- und GPS-Sensor und einer Inneneinheit mit Netzteil im 2-TE Gehäuse. Die Inneneinheit verbindet die Wetterstation über ein 2-paariges Telefonkabel mit dem I-Anschluss eines beliebigen LCN-Moduls. Der Sensorkopf ist witterungsbeständig transluzent ausgeführt (3 Lichtsensoren im Gehäuseinneren). Er wird entweder auf dem Dach (Mast) oder an der Wand (Südseite) montiert. Technische Daten   Abmessungen Wetterstation: 96mm x 77mm x 118mm (B x H x T) Montage: Schraubbefestigung   Abmessungen Auswerteeinheit: 38mm x 92mm x 66mm (B x H x T) Montage: REG auf 35mm Tragschiene Schutzart: IP20

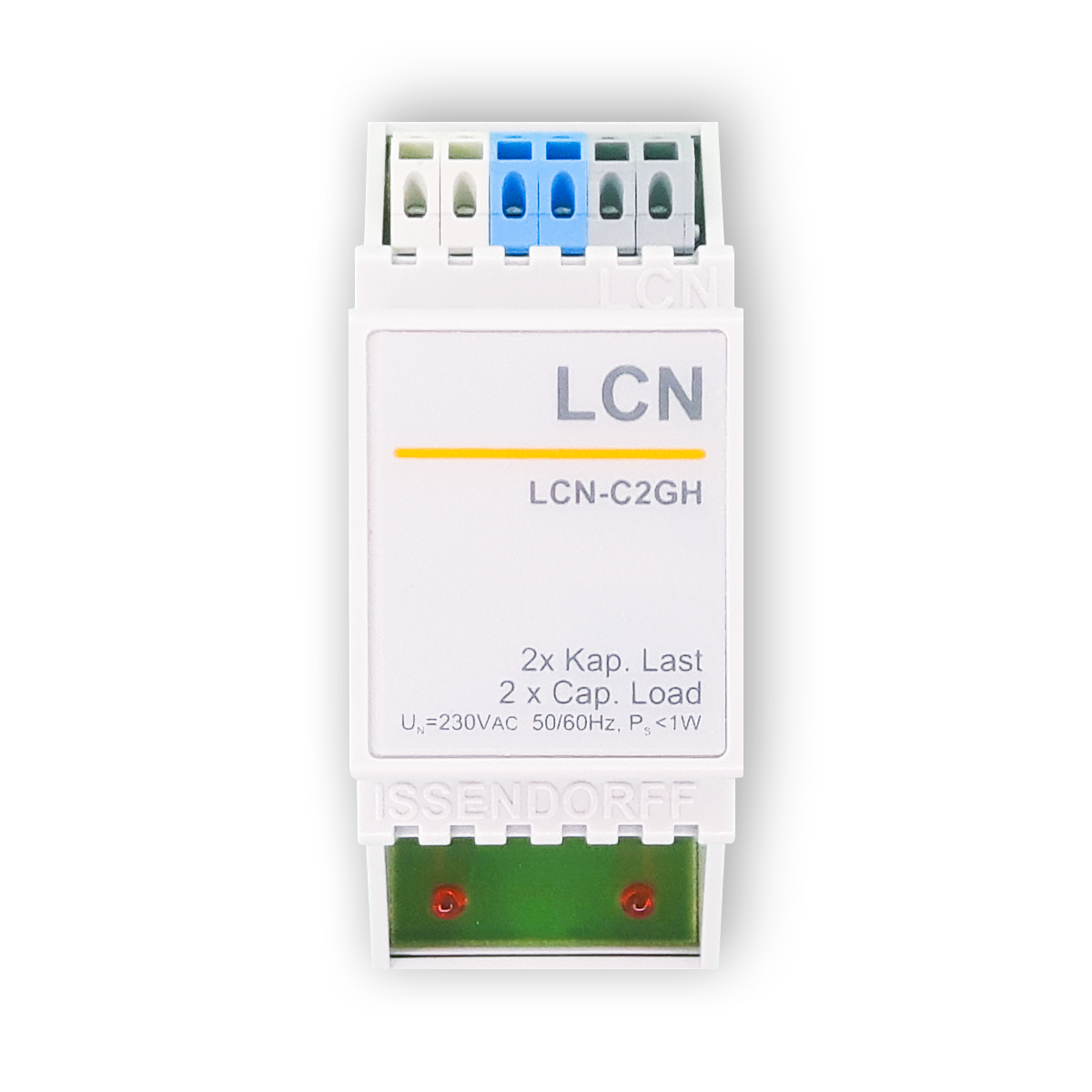

Grundlastmodul  für die Hutschiene 2 RC-Glieder erzeugen je 5VA Blindlast. Technische Daten   Verlustleistung 0,2 W Status-LED Abmessungen: 34,5mm x 92mm x 66mm (B x L x H) 35mm Hutschienenmontage 2TE Schutzart: IP20

I-Anschluss Netzteil für die Hutschiene Netzteil für die Hutschiene zur Spannungsversorgung der LCN-GT-Taster über den I-Anschluss. Technische Daten   Versorgungsspannung: 85V – 264V AC, 50/60Hz Ausgangsleistung: maximal 2,5W Nennspannung: 5V DC (stabilisiert) Klemmen/Leitertyp Eingang: schraublos, max. 2,5mm2 oder Litze mit Aderendhülse max. 1,5mm2 Klemmen/Leitertyp Ausgang: zum Schrauben, massiv oder mehradrig mit Aderendhülse max. 0,5mm2 Betriebstemperatur: -10°C bis +40°C Luftfeuchtigkeit: max. 80% rel., nicht betauend Abmessungen: 38mm (2TE) x 92mm x 66,5mm / auf Tragschiene 35mm Schutzart: IP20

DALI Netzteil für die Hutschiene Das LCN-NDH ist ein DALI-Netzteil für den optionalen Einsatz am LCN-HU-Modul, ab Firmware 170205 (Feb. 2013). LCN-HU-Module betreiben den DALI-Bus energieeffizient im DALI-LCN-Modus (Low-Pegel). Der Vorteil ist z.B. bei Ausfall der Steuerung (Not- bzw. AV-Betrieb), dass die Leuchten von alleine einschalten. Technische Daten   Versorgungsspannung: 230V AC, 50/60Hz Leistungsufnahme: 1,5W Klemmen/Leitertyp Eingang: schraublos, max. 2,5mm2 oder Litze mit Aderendhülse max. 1,5mm2 Klemmen/Leitertyp Ausgang: zum Schrauben, massiv oder mehradrig mit Aderendhülse max. 0,5mm2 – 1,5mm2 Anzahl DALI Teilnehmer: max. 32 EVGs Betriebstemperatur: -10°C bis +40°C Luftfeuchtigkeit: max. 80% rel., nicht betauend Abmessungen: 38mm (2TE) x 92mm x 66,5mm / auf Tragschiene 35mm Schutzart: IP20

Adapter zur Verlängerung und Vervielfältigung des I-Anschluss für die Hutschiene Ein LCN-IV(H) wirkt als Verdopplung des I-Anschlusss. Über 2 LCN-IV(H) kann der I-Anschluss mit IY(ST)Y 2x2x0,8mm bis zu 50m verlängert werden. Der LCN-IVH ist zusätzlich ein Impulssensor, hierbei wird ein 5V Signal über potentialfreie Kontakte ausgewertet. Technische Daten   Frequenz: maximal 500 Hz. Abmessungen: 17mm x 92mm x 66mm (B x L x H) 35mm Hutschienenmontage 1TE Schutzart IP20

Glas-Tastenfeld zur Gestensteuerung; in Weiß Der LCN-GG1 ist ein Sensor, der ohne Berührung Aktionen im LCN-Bus auslöst. Mit einer Wisch-Geste nach oben oder unten werden Schaltaktionen ausgelöst. Zusätzlich kann mit einer Dreh-Geste durch einen kreisenden Zeigefinger eine Gruppe von Leuchten gedimmt werden. Insgesamt 6 dieser Kombinationen können ausgewählt werden, indem der Nutzer horizontal nach links oder rechts wischt. Der LCN-GG1 wird an LCN-Busmodule ab Vers. 1E0706 (Juli 2020) angeschlossen. Zur Einrichtung ist die LCN-PRO ab Ver. 6.8.6 erforderlich. Mit dem LCN-GG1 lassen sich per Gesten, also nur durch Handbewegungen vor dem Taster, Ausgänge steuern und Tasten auslösen. Der Taster wird dabei nicht berührt!   Durch seitliches Wischen vor dem Taster lassen sich bis zu 6 Gesten auswählen. Angezeigt wird die Nummer der Geste in Form der Augen eines Würfels in der Mitte. Jede Geste kann einen oder eine Kombination von Ausgängen ansteuern und das Lang- und Los-Kommando einer Taste aus der C-Tabelle auslösen. Durch Wischen nach oben oder unten werden das Lang- (hochwischen) oder Los-Kommando (runterwischen) der entsprechenden C-Taste ausgelöst. Durch Kreisen mit einem Finger im Bereich des Würfels lässt sich das Licht heller (im Uhrzeigersinn) oder dunkler (gegen den Uhrzeigersinn) regeln. Der äußere Kreis zeigt dabei die augenblickliche Helligkeit an. Es können bis zu 2 Taster GG1 an einem Modul betrieben werden, so dass insgesamt 12 Gesten möglich sind.   Anwendungsgebiete Der LCN-GG1 ist für die Montage in trockenen Innenräumen bestimmt. Mit dem beiliegendem Adapter wird er mit Spannung versorgt und an einem I-Anschluss angeschlossen. Ein Corona®-Lichtkranz mit weißen LEDs dient zur dekorativen Wandbeleuchtung und als dezentes Orientierungslicht, so dass sich das LCN-GG auch bei geringem Umgebungslicht komfortabel bedienen lässt.   Technische Daten   Abmessungen: 110 mm x 110 mm

Sensor-Tastenfeld mit 6 Tasten und 33 LEDs; in Weiß   Das LCN-GT6L ist ein elegantes Sensor-Tastenfeld mit besonders komfortabel bedienbaren Tasten, wahlweise auch mit Schieberegler-Funktion. Zusätzlich verfügt es über einen Temperatursensor. Es wird mittels Montageplatte auf eine Lampenauslassdose montiert und verankert. Es belegt den I-Anschluss eines beliebigen LCN-Moduls. Corona®-Licht, Tastenbeleuchtung und hellere LEDs stehen optional mit dem LCN-NUI zur Verfügung.   Das LCN-GT6L bietet in einer neuen, innovativen Bauform drei Sensorfelder, die jeweils in drei Funktionsmodi parametriert werden können.   Große Tastenfläche. Dank einer Höhe von 8 cm bieten große Tasten eine besonders komfortable Bedienung. Selbst für Menschen mit Bewegungseinschränkungen. Eine Einstellung von zwei Tasten á 4 cm ist hilfreich, wenn viele Funktionen parametriert werden sollen. Der Schieberegler eignet sich vor allem zum Dimmen: Durch Tippen auf eine beliebige Stelle auf der Taste lässt sich direkt die gewünschte Helligkeit einstellen.   Zusätzlich sind je Sensorfläche zwei rote Status-LEDs integriert. Eine individuelle Beschriftung der Sensorflächen kann auf Papier oder Folie übertragen und hinter der Glasfläche platziert werden. Diese Beschriftung kann jederzeit ausgetauscht werden, so dass Änderungen in der Tastenbelegung kein Problem sind. Optional im Betrieb mit dem LCN-NUI bietet das LCN-GT6L außerdem einen Corona-Lichtkranz für die Wandbeleuchtung und eine weiße Tastenhintergrundbeleuchtung.   Die einzelnen Sensorflächen sind weiß hinterleuchtet. Alle LEDs, wie auch die Corona-LEDs, können beliebig angesteuert werden. So lässt sich das LCN-GT6L auch bei geringem Umgebungslicht komfortabel bedienen. Das LCN-GT6L bietet einen Infrarot Fernsteuer-Empfänger für alle LCN-Handsender. Über die Fernsteuerung können weitere Funktionen parametriert werden.   Technische Daten   Abmessungen : 50mm x 300mm x 12mm (B x L x H) Schutzart IP20

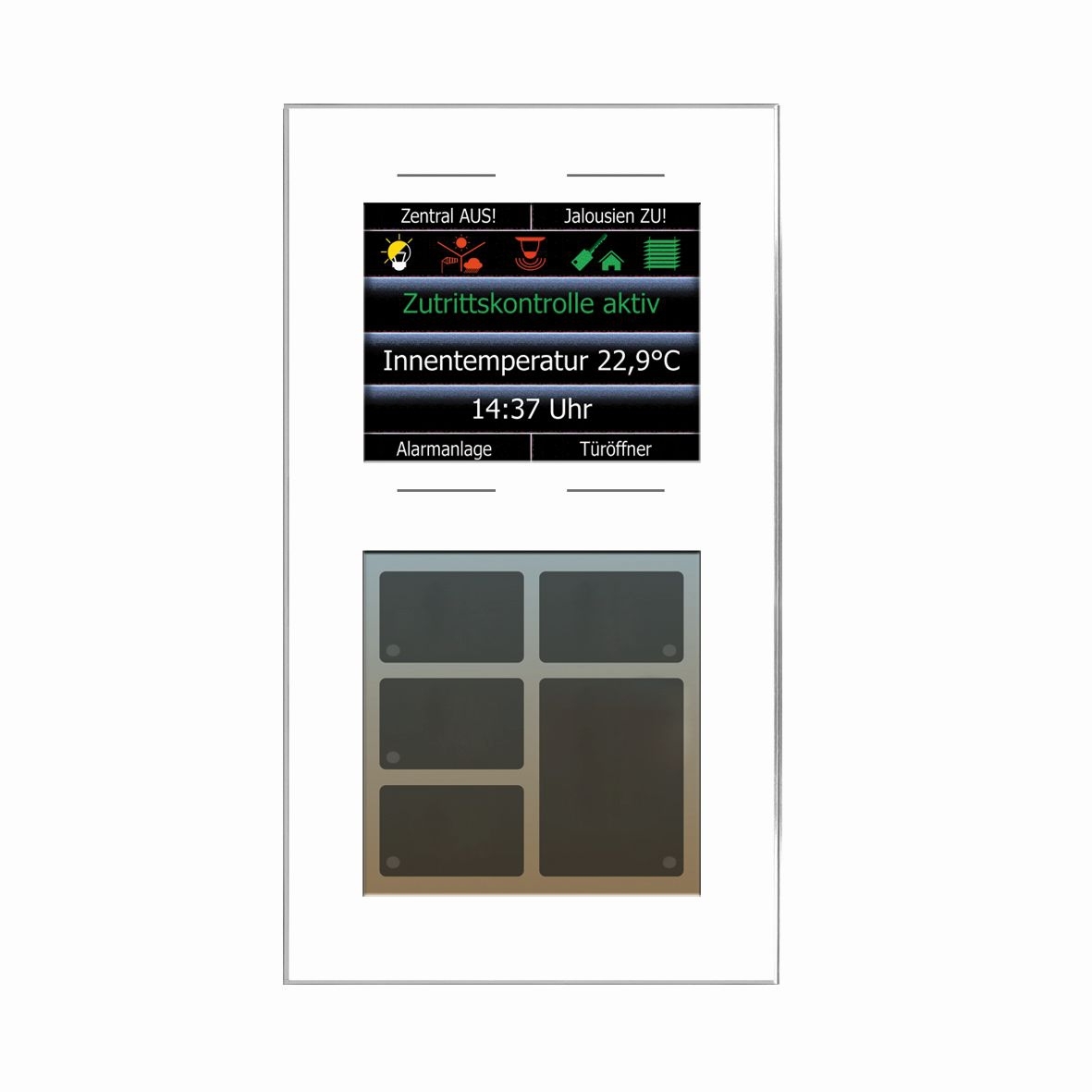

Sensor-Tastenfeld mit 4 Tasten, 2,8” TFT-Farbdisplay, Zeitschaltuhr und Temperatursensor; in Weiß   Die kapazitiven Sensorflächen des LCN-GT4D reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG oder LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen an den I-Anschluss eines LCN-Moduls übertragen.   Das LCN-GT4D darf nur aus dem beiliegenden Netzteil LCN-NUI versorgt werden. Die Konfiguration erfolgt mit der LCN-PRO ab Version 3.7. Der Betrieb ist an allen LCN-Busmodulen ab Firmware 140719 (Juli 2010) möglich.   Das Display zeigt in der obersten Symbol-Zeile maximal 6 Symbole statusabhängig an. In den unteren Text-Zeilen kann beliebiger Text angezeigt werden, der statusunabhängig oder statusabhängig dargestellt wird. Das TFT Farbdisplay hat eine Größe von 2,8” bzw. 320 x 240 Pixel.   Im LCN-GT4D ist eine 24-Kanal Zeitschaltuhr mit insgesamt 96 Schaltzeitpunkten integriert.    Mit dem integrierten Temperatursensor eignet es sich zur Temperatur-Regelung.    Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass sich das LCN-GT4D auch bei geringem Umgebungslicht komfortabel bedienen lässt.   Technische Daten   Abmessungen : 90mm x 90mm x 13mm (B x L x H) Schutzart IP20

Elektromechanischer Vierfach-Taster im 55 mm-Format; in Weiß   Der LCN-MT4 ist ein mechanischer Vierfach-Taster im 55 mm-Format zum direkten Anschluss an LCN-Module über den I-Anschluss. Er erlaubt alle Steuerfunktionen im Local Control Network mit einem sehr gutem Preis-Leistungsverhältnis. Der integrierte Infrarot-Empfänger erlaubt zusätzlich die Steuerung durch LCN-Fernbedienungen wie die LCN-RT. Jede der vier Tasten verfügt über eine Status-LED sowie eine flächige, einstellbare Tastenhinterleuchtung und kann individuell beschriftet werden. Je nach Betätigung sendet er eines der LCN-Steuerkommandos KURZ, LANG oder LOS. Die vier roten Tasten-LEDs können dazu individuell programmiert werden, nämlich als An, Aus, Blinkend oder Flackernd. So gestattet der LCN-MT4 eine Signalisierung von Systemzuständen nach Industrienorm. Eingebaut in die LCN-Rahmen LCN-G55 oder -GS55 beleuchtet der Taster mit seinem Corona®-Licht die rückwärtige Wand zur Orientierung und für einen stärkeren Kontrast.   Anwendungsgebiete   Das LCN-MT4 ist für die Montage in trockenen Innenräumen bestimmt. Es kann für alle Schalt,- Regel- und Steuerungsaufgaben im LCN-Bus eingesetzt werden. Er eignet sich für alle 55 mm-Rahmen. Mit dem LCN-G55- und -GS55-Rahmen kann das Corona-Licht genutzt werden.

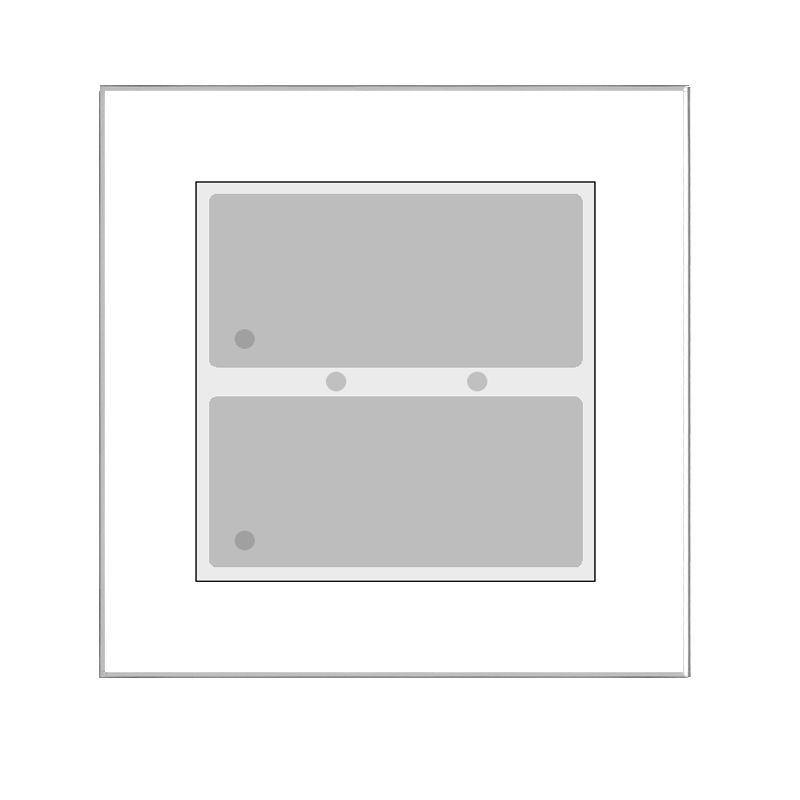

Sensor-Tastenfeld mit 2 Tasten; in Weiß Das Sensor-Tastenfeld wird mittels Montageplatte auf eine Unterputzdose montiert. Die 2 kapazitiv arbeitenden Sensorflächen sind hinter einer 5mm starken Glasfront angeordnet. Je Sensorfläche sind 2 rote Status-LEDs integriert. Mittels Keymapping können die Sensorflächen auch zu einer einzelnen Fläche kombiniert werden. Das Tastenfeld bietet außerdem weiße LEDs für das Corona-Licht der Wandbeleuchtung (Akzentbeleuchtung). Die einzelnen Sensorflächen sind in den Ecken blau hinterleuchtet (Tasten-Hinterleuchtung). Alle LEDs sowie auch die Wandbeleuchtung können beliebig angesteuert werden. So lässt sich das Tastenfeld auch bei geringem Umgebungslicht komfortabel bedienen. Die Sensorflächen reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes Steuerkommando (Kurz, Lang oder Los) versendet. Technische Daten   Abmessungen : 90mm x 90mm x 16,9mm  (B x L x H) Schutzart IP20

Sensor-Tastenfeld mit 10 Tasten, 2,8” TFT-Farbdisplay, Zeitschaltuhr und Temperatursensor; in Weiß Die Sensorflächen des LCN-GT10D reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG oder LOS) versendet.  Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen inklusive Adapter LCN-TED an den I-Anschluss eines LCN-Moduls übertragen. Die 6 Status-LEDs in den unteren Sensorflächen werden individuell über den I-Anschluss gesteuert und über LCN-PRO konfiguriert (AN, AUS, BLINKEN, FLACKERN). Mit dem integrierten Temperatursensor eignet sich der Taster zur Temperatur-Regelung. Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass es sich auch bei geringem Umgebungslicht komfortabel bedienen lässt.  Das LCN-GT10D darf nur aus dem beiliegenden Netzteil LCN-NUI versorgt werden. Die Konfiguration erfolgt mit der LCN-PRO ab Version 3.64. Der Betrieb ist an allen LCN-Busmodulen ab Firmware 140719 (Juli 2010) möglich. Das Display zeigt in der obersten Symbol-Zeile maximal 6 Symbole statusabhängig an. In den unteren Text-Zeilen kann beliebiger Text angezeigt werden, der statusunabhängig oder statusabhängig dargestellt wird. Das TFT Farbdisplay hat eine Größe von 2,8” bzw. 320 x 240 Pixel. Im LCN-GT10D ist eine 24-Kanal Zeitschaltuhr mit insgesamt 96 Schaltzeitpunkten integriert. Technische Daten   Abmessungen: 90mm x 160mm x 15,5mm  (B x L x H) Schutzart IP20

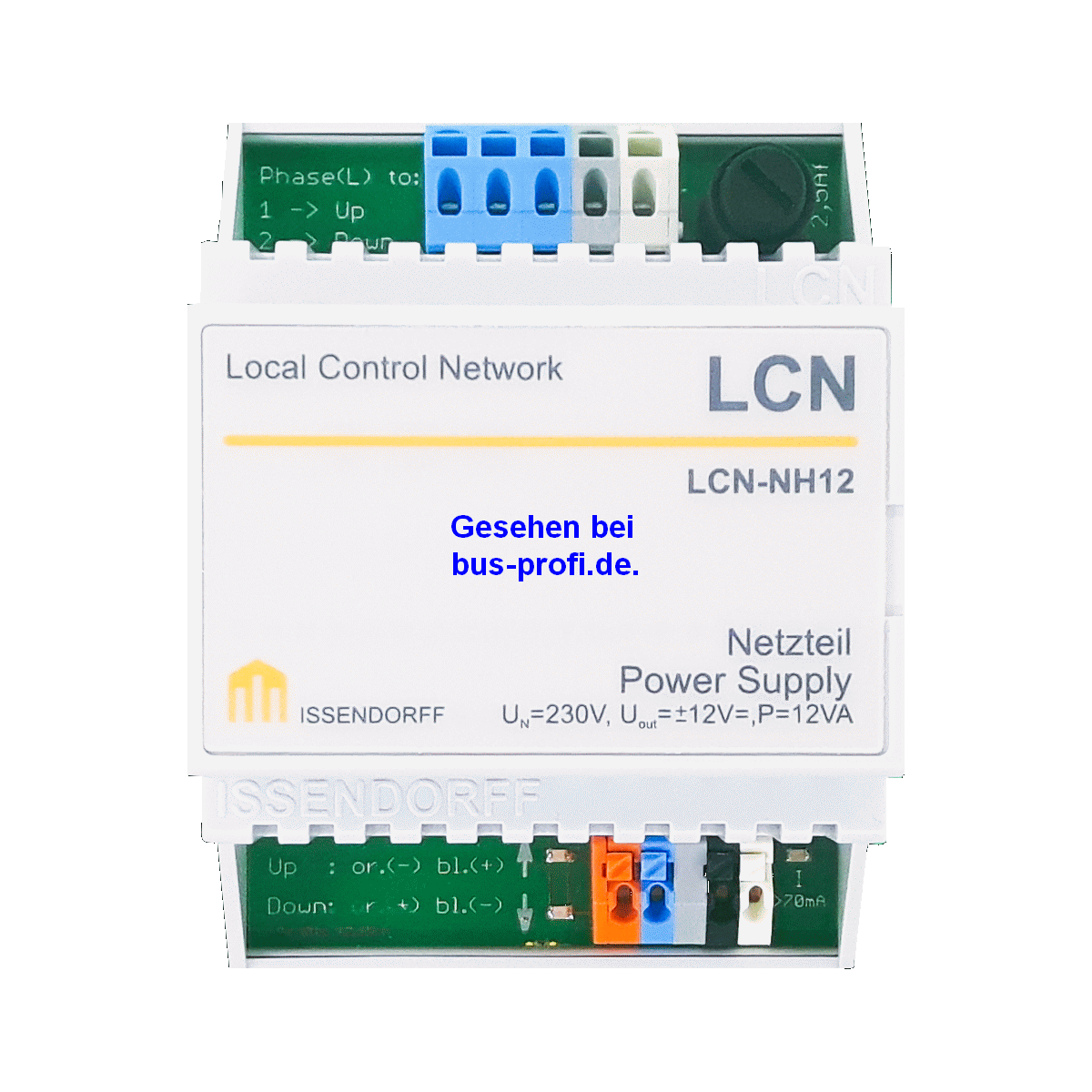

Niedervoltnetzteil 12V Liefert die für den Betrieb von 12V-Motoren erforderliche Gleichspannung mit umschaltbarer Polarität. Versorgung über angeschlossene Schaltausgänge 230V/50Hz Technische Daten   Ausgangsleistung maximal 12W Abmessung: 68mmx 92mm x 66mm  (B x L x H) 35mm Hutschienenmontage 4TE Schutzart IP20

LED 4-Kanal Dimmer 960W für die Hutschiene 4TE Der Vierkanal-Leistungsdimmer LCN-HL48 bindet Konstantspannungs-LEDs ins Local Control Network ein, zum Beispiel als LED-Streifen oder Hochleistungsfluter mit RGB- oder RGBW-LEDs. Für die effektvolle und farbige Betonung von Alkoven und Sockeln oder zum Ausleuchten großer Flächen.   Montiert wird der LCN-HL48 auf einer DIN-Hutschiene. Die maximale Ausgangsleistung über seine vier Kanäle beträgt 960 Watt bei Betrieb der LEDs mit 48 Volt. Bis zu sieben LCN-HL48 können an einem Busmodul betrieben werden. Die Farbwahl erfolgt entweder über das RGB/RGBW- oder über das HSB-Farbmodell für farbgetreues Dimmen.   Der LCN-HL48 setzt die Werte der vier Ausgänge eines Busmoduls, idealerweise ein LCN-SHS, zum Dimmen in eine Pulsweitenmodulation (PWM) um. Die PWM-Frequenz ist zwischen 200 Hertz und 1 Kilohertz einstellbar, dies vermeidet Stroboskop-Effekte an Maschinen oder Moirés in Kameras. Konfiguriert wird der LCN-HL48 wie gewohnt mit der Parametrierungssoftware LCN-PRO ab Version 6.6.   Technische Daten Eingang Eingangsspannung: 12-48V DC (Netzteil mit Überlastschutz verwenden) Verlustleistung: <1W Ausgangsleistung: 960W (bei 48V DC) Klemmen/Leitertyp (Ausgang): schraublos, massiv max. 2,5mm2 oder Litze mit Aderendhülse max 1,5mm2 LCN-Anschluss: I-Anschlussbuchse, galvanisch getrennt von der Lastseite, I-Anschlussleitung Länge 300mm (steckbar), über LCN-IVH verlängerbar auf max. 50m.   Einbau   Betriebstemperatur: -10°C bis +40°C Luftfeuchtigkeit: max. 80% rel., nicht betauend Schutzart: IP20 Umgebungsbedingungen: verw. in ortsfester Installation nach VDE632,VDE637 Maße/Einbau: 34 mm (2TE) x 92mm x 66,5mm zur Montage auf auf Tragschiene 35mm (DIN50022)

Niedervoltnetzteil 24V Liefert die für den Betrieb von 24V-Motoren erforderliche Gleichspannung mit umschaltbarer Polarität. Technische Daten   Versorgung über angeschlossene Schaltausgänge 230V/50Hz Ausgangsleistung maximal 12W Abmessung: 68mm x 92mm x 66mm  (B x L x H) 35mm Hutschienenmontage 4TE Schutzart IP20

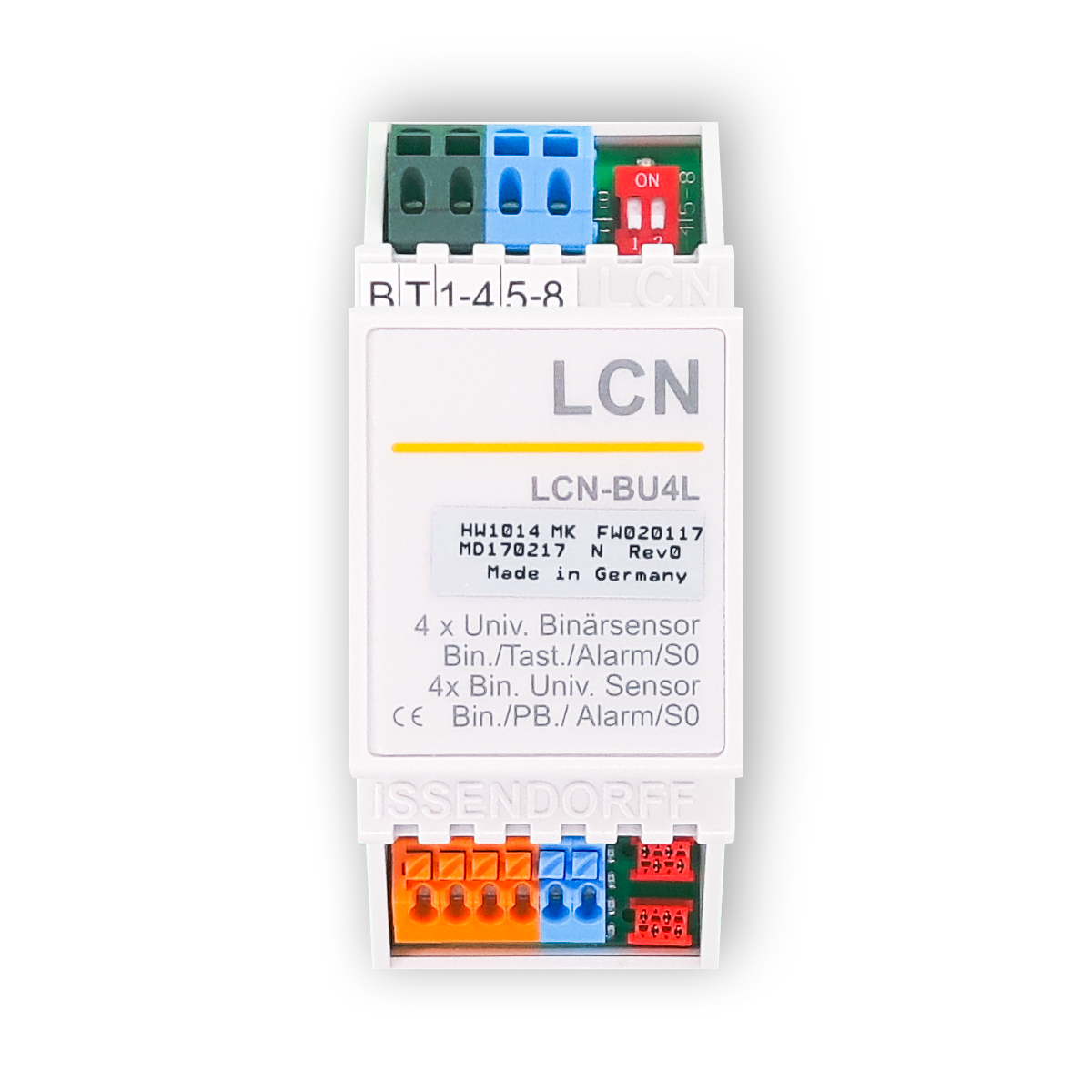

4-fach Tasten-/Binär-/Alarmsensor & S0-Schnittstelle 4x 6-24V   Zum Anschluss an den I-Anschluss eines LCN-Moduls.   Der LCN-BU4L ist wahlweise ein 4-fach Tastenumsetzer oder Binärsensor für potentialfreie Kontakte mit Kleinspannung (max. 24V AC/DC) für alle LCN-Module ab Version 140719 (Juli 2010). Die 4 Eingänge des LCN-BU4L werten Signale gegen Masse (blaue Eingangsklemme) aus. Die Eingänge sind galvanisch vom I-Anschluss getrennt. Mittels DIP-Schalter kann der LCN-BU4L umgeschaltet werden, so dass er als Tastenumsetzer oder als Binärsensor arbeitet.   Technische Daten   Abmessungen: 38mm x 92mm x 66mm (B x L x H) 35mm Hutschienenmontage 2TE Schutzart IP20

Tasterumsetzer mit 8 Tasteneingängen und 12 LED-Ausgängen für die Hutschiene Zum Anschluss an den T-Anschluss des LCN-Moduls. Der LCN-TL12H ist zur Anbindung konventioneller Tableaus mit Tastern und Anzeige-LEDs konzipiert. Es können Leuchtdioden beliebiger Farbe ohne oder mit integrierten Vorwiderständen (max. 1,2KOhm, 24V), auch in beliebigen Kombinationen, angesteuert werden. Die Ausgänge sind als Stromquellen ausgeführt, das heißt jeder Ausgang passt seine Ausgangsspannung entsprechend der angeschlossenen LED automatisch an. Es ist möglich mehrere LEDs in Reihe an einem Ausgang zu betreiben (Summe aller Durchlassspannungen < 24V!) Alle Ausgänge sind kurzschlußfest. Erfasst 8 Impulseingänge, unterscheidet je Eingang 3 Modi kurz, lang, los. Steuert 12 beliebige LED mit und ohne Vorwiderstand. Technische Daten   Abmessungen: 68mm x 92mm x 66mm (B x L x H) Schutzart IP20

Tasterumsetzer mit 8 Tasteneingängen und 12 LED-Ausgängen für die Hutschiene gem. Kathode (-) Zum Anschluss an den T-Anschluss des LCN-Moduls. Der LCN-TLK12H ist zur Anbindung konventioneller Tableaus mit Tastern und Anzeige-LEDs konzipiert. Es können Leuchtdioden beliebiger Farbe ohne oder mit integrierten Vorwiderständen (max. 1,2KOhm, 24V), auch in beliebigen Kombinationen, angesteuert werden. Die Ausgänge sind als Stromquellen ausgeführt, das heißt jeder Ausgang passt seine Ausgangsspannung entsprechend der angeschlossenen LED automatisch an. Es ist möglich mehrere LEDs in Reihe an einem Ausgang zu betreiben (Summe aller Durchlassspannungen < 24V!) Alle Ausgänge sind Kurzschlußfest. Erfasst 8 Impulseingänge, unterscheidet je Eingang 3 Modi kurz, lang, los. Steuert 12 beliebige LEDs mit und ohne Vorwiderstand. Technische Daten   Abmessungen: 68mm x 92mm x 66mm (B x L x H) Schutzart IP20
