LCN-GT6LW Issendorff KG

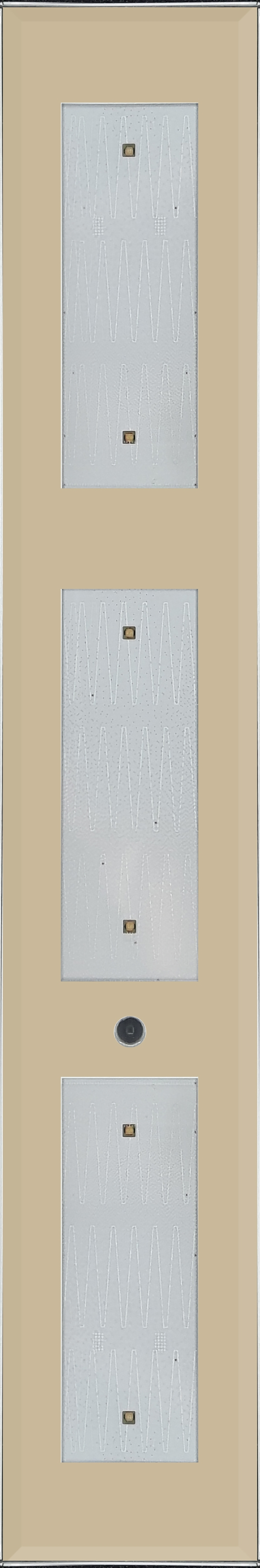

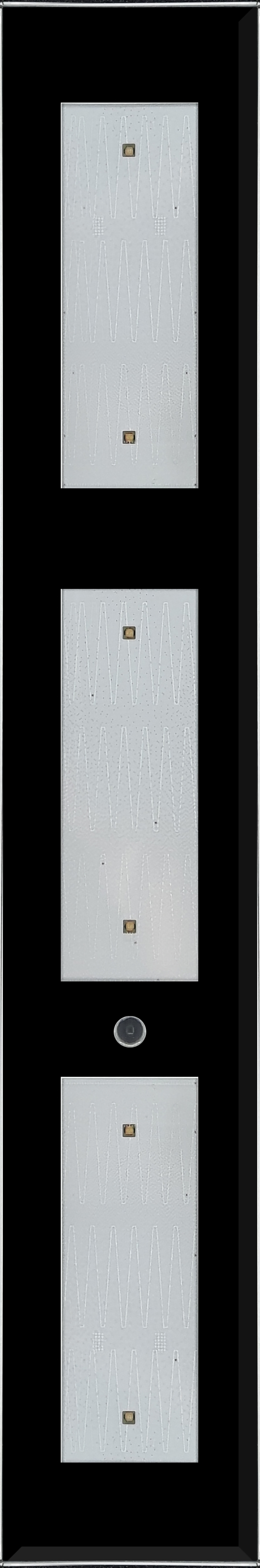

Sensor-Tastenfeld mit 3 Tasten und 33 LEDs; in Weiß Das Sensor-Tastenfeld wird mittels Montagerahmen auf eine Lampenauslassdose montiert und verankert. Die 3 kapazitiv arbeitenden Sensorflächen sind hinter einer 5 mm starken Glasfront angeordnet. Bei der Bedienung geben die eingebauten Tasten-Symbol LEDs eine optische Rückmeldung (grün). Zusätzlich sind je Sensorfläche 2 rote Status-LEDs integriert. Das Tastenfeld bietet außerdem 12 weiße LEDs für das Corona®-Lichtkranz der Wandbeleuchtung (Akzentbeleuchtung). Die einzelnen Sensorflächen sind in den Ecken blau hinterleuchtet (Tasten LEDs). Alle LEDs sowie auch die Wandbeleuchtung können beliebig angesteuert werden. So lässt sich das Tastenfeld auch bei geringem Umgebungslicht komfortabel bedienen. Der integrierte Fernbedienungsempfänger reagiert auf LCN-codierte IR-Fernbedienungen. Die Sensorflächen reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes Steuerkommando (Kurz, Lang oder Los) versendet.  Technische Daten Abmessungen : 50mm x 300mm x 12mm (B x L x H)Schutzart IP20

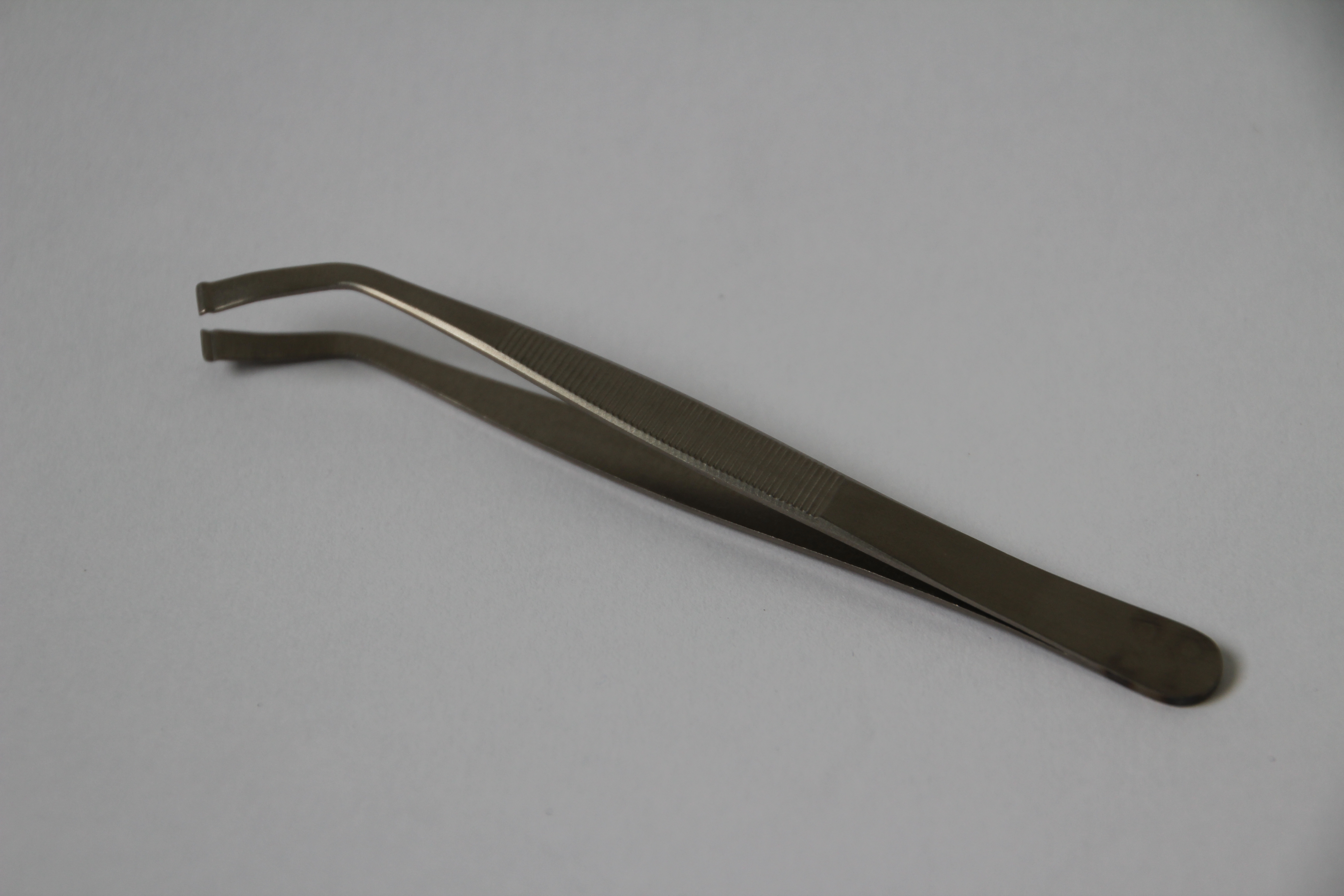

Diese Pinzette dient zum Entriegeln der LCN-Glasflächentaster. Diese haben seitlich einen Verriegelungsbolzen der mit der Pinzette leichter und beschädigungsfrei gezogen werden kann.

LCN - Micro Match 4pol. 70cm beidseitiger Raststecker, 4 Stück

I-Anschluss Netzteil für die Unterputzdose Netzteil für die Unterputzdose zur Spannungsversorgung der LCN-GT Taster über den I-Anschluss. Technische Daten   Versorgungsspannung: 85V – 264V AC, 50/60Hz Ausgangsleistung: maximal 2,5W Nennspannung: 5V DC (stabilisiert) Klemmen/Leitertyp Eingang: 2 Litzen, 0,75mm2 (mit Aderendhülsen) Klemmen/Leitertyp Ausgang: 2 I-Anschluss-Buchsen Betriebstemperatur: -10°C bis +40°C Luftfeuchtigkeit: max. 80% rel., nicht betauend Abmessungen: ø 50mm x 22mm Schutzart: IP20

Sensormodul für Unterputzdose Das Sensormodul für 230 Volt mit 8 Tasteneingänge kann 64 Zieladressen mit 192 Funktionen individuell steuern. Integrierter Impulsmesseingang für Fernsteuerempfänger. Auswertung über 5 Schwellen (=10 Kommandos) mit Hysterese. Inklusive 2 Stetigregler, die unabhängig und zusätzlich zur Schwellwertverarbeitung genutzt werden können. Zwei Messgrößen können unabhängig voneinander erfasst und geregelt werden. Dekodieren der Telegramme des IR-Fernsteuerempfängers oder Transponders. Auswertung direkt oder über Zentralrechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung. Weitere Funktionen: Steuerung mit Abhängigkeiten, Bildung von Verknüpfungen, Zählen, Rechnen, feste und dynamische Gruppenbildung, Erzeugung automatischer Statusmeldungen (echte Rückmeldungen) für die Visualisierung. LCN-Systembusfunktionen Kommunikation mit bis zu 30000 Modulen, max. 250 Module pro Busebene. Protokoll mit Kollisionsvermeidung Dokumentation und Parametrierung rücklesbar im Modulspeicher hinterlegt Anschlussmöglichkeiten für  EIB/KNX Tastsensoren (Standard), DSI-Dali-Interface, Relais volle Tableaufunktionalität Technische Daten   Integriertes Netzteil 230V ±15%, 0,4W, pulsfest bis 4kV. Im Unterputzgehäuse mit Anschluss über ca. 20cm lange Einzeladern 0,75mm². Abmessung: 50mm ø x 12mm.

Sensor-/Aktormodul für Hutschiene (Standard) Kombiniertes Sensor-/Aktor-Modul mit zwei elektronischen Schaltausgängen 230V, je 300VA, dimmbar im Phasenanschnitt oder als Schalter (schaltet im Spannungsnulldurchgang), mit Funkentstörung. Die 8 Tasteneingänge können 64 Zieladressen mit 192 Funktionen individuell steuern. Integrierter Impulsmesseingang für Fernsteuerempfänger, Sensoren, ... . Das eingebaute Betriebsprogramm umfasst die folgenden Funktionen: Schalten und Dimmen der Ausgänge, Helligkeit und Änderungsgeschwindigkeit getrennt einstellbar. Inkl. Programme für Glühlampendimmen, Lamellenverstellung, Rollladen, Tore, usw. Auswertung über 5 Schwellen (=10 Kommandos) mit Hysterese. Zählen und Rechnen. Inklusive 2 Stetigregler, die unabhängig und zusätzlich zur Schwellwertverarbeitung genutzt werden können. Zwei Messgrößen können unabhängig voneinander erfasst und geregelt werden. Dekodieren der Telegramme des IR-Fernsteuerempfängers oder Transponder. Auswertung direkt oder über Zentral-Rechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung. Ansteuerung von 8 Relais über LCN-R2H/R6H und Abfrage von bis zu 8 Binäreingängen über bis zu 2 LCN-BT4H. Weitere Funktionen: Steuerung mit Abhängigkeiten, Bildung von Verknüpfungen, feste und dynamische Gruppenbildung, Erzeugung automatischer Statusmeldungen für die Visualisierung, Zeitgeber. LCN-Systembusfunktionen Kommunikation mit bis zu 30000 Modulen, max. 250 Module pro Busebene. Protokoll mit Kollisionsvermeidung 100 Lichtszenenspeicher  je Ausgang verfügbar Dokumentation und Parametrierung rücklesbar im Modulspeicher  hinterlegt Überlastschutz, die Ausgänge schalten bei zu großen Lasten die Verbraucher ab Technische Daten   Integriertes Netzteil 230V ±15%, 0.4W, pulsfest bis 4kV Abmessungen: 38mm x 92mm x 66mm (B x L x H) 35mm Hutschienenmontage 4 TE Schutzart IP20

Universal Schalt- und Dimm-Modul für die Hutschiene 2 TE Das Hutschienenmodul LCN-SHU ist ein Sensor-Aktor des LCN Bussystems. Es verfügt über zwei schalt- bzw. dimmbare elektronische Ausgänge 230V. Zwei weitere Ausgänge sind in der Software verfügbar, aber nicht nach außen geführt.  Anwendung Das 2TE breite LCN-SHU wird in trockenen Räumen in Verteilungen und Unterverteilungen eingesetzt. Es verfügt zusätzlich über drei Schnittstellen (rote Buchsen, siehe Abbildung), die unabhängig voneinander genutzt werden können. Hier können unter anderem Tastenumsetzer, Sensoren und Relaismodule angeschlossen werden. Die beiden elektronischen Ausgänge können alsPhasenAB- oder ANschnitt Dimmer, im Schaltbetrieb als Nullspannungsschalter und als Puls-Paket-Steuerung betrieben werden. Sie verfügen jeweils über unabhängige Dimmrampen, Zeitgeber und Szenenspeicher. Anschluss Versorgungsspannung: 230VAC ±15% 50Hz/60Hz (110VAC lieferbar) Leistungsaufnahme: 0,4W Klemmen/Leitertyp: schraublos, massiv max. 2,5mm2 oder Litze mit Aderendhülse max 1,5mm2 durchschleifbarer Strom max. 16AAnschluss Sensoren: T-, I- und P-Anschluss  Ausgänge Typ: Phasenan/abschnitt, Nullspannungschalter, Puls-Paket-Steuerung Schaltleistung: je 300VA (cosj=1) Verlustleistung: 0,6% der Scheinleistung  Einbau Betriebstemperatur: -10°C bis +40°C Umgebungsbedingungen: Verwendung in ortsfester Installation VDE632, VDE637 Schutzart: IP20, max. 80% Luftfeuchtigkeit, nicht betauend Abmessungen (BxTxH): 38mm (2TE) x 92 mm x 66,5 mm Montage: auf Tragschiene 35mm (DIN50022)

Sensor-/Aktormodul für die UP-Dose mit Phasen AB- und ANschnitt-Dimmer Das Unterputz Modul LCN-UPU ist ein Sensor-Aktor des LCN Bussystems. Es verfügt über zwei schalt- bzw. dimmbare elektronische Ausgänge 230V. Zwei weitere Ausgänge sind in der Software verfügbar, aber nicht nach außen geführt. Die 8 Tasteneingänge können 64 Zieladressen mit 192 Funktionen individuell steuern. Integrierter Impulsmesseingang für Fernsteuerempfänger. Das eingebaute Betriebsprogramm umfasst die folgenden Funktionen: Schalten und Dimmen der Ausgänge, Helligkeit und Änderungsgeschwindigkeit getrennt einstellbar. Inkl. Programme für Glühlampendimmen, Rollladen, Tore, usw. Auswertung über 5 Schwellen (=10 Kommandos) mit Hysterese. Inklusive 2 Stetigregler, die unabhängig und zusätzlich zur Schwellwertverarbeitung genutzt werden können. Zwei Messgrößen können unabhängig voneinander erfasst und geregelt werden. Dekodieren der Telegramme des IR-Fernsteuerempfängers oder Transponder. Auswertung direkt oder über Zentralrechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung. Weitere Funktionen: Steuerung mit Abhängigkeiten, Bildung von Verknüpfungen, Zählen, Rechnen, feste und dynamische Gruppenbildung, Erzeugung automatischer Statusmeldungen (echte Rückmeldungen) für die Visualisierung. LCN-Systembusfunktionen Kommunikation mit bis zu 30000 Modulen, max. 250 Module pro Busebene. Protokoll mit Kollisionsvermeidung Dokumentation und Parametrierung rücklesbar im Modulspeicher  hinterlegt 100 Lichtszenenspeicher je Ausgang verfügbar Anschlussmöglichkeiten für EIB/KNX Tastsensoren (Standard), DSI-Dali-Interface, Relais Überlastschutz, die Ausgänge schalten bei zu großen Lasten die Verbraucher ab Hinweis: UPU-Module dürfen nicht direkt an Rollladen- oder Jalousiemotoren angeschlossen werden! Die Endschalter oder die Triacs im Modul können Schaden nehmen. Hier empfiehlt sich der Einsatz des Trennrelais LCN-R2U am UPU oder direkt ein LCN-UMR. Ein Filter (LCN-FI1) ist zwingend erforderlich sobald die elektronischen Ausgänge des LCN-UPU  als PhasenANschnittsdimmer genutzt werden. Der Störfilter wird zwischen Modul und Verbraucher geschaltet, er dämpft die beim Dimmen auftretenden Störungen, gewährleistet so die Einhaltung der CE-Normen. Im Phasenabschnitt wird das FI1 nicht benötigt. Technische Daten   Integriertes Netzteil 230V ±15%, 0,5W, pulsfest bis 4kV Unterputzgehäuse der Anschluss erfolgt über ca. 20cm lange Einzeladern 0,75mm² Abmessung: 50mm ø x 22mm Schutzart IP20

Sensor-Modul für den Gehäuseeinbau   Das LCN-ESS Modul ist ein Sensormodul. Es verfügt über vier simulierte Ausgänge. Weiterhin verfügt das LCN-ESS über T-, I- und P-Anschlüsse zur Aufnahme von LCN-Sensoren und Aktoren. Das interne Betriebsprogramm kann mittels der LCN-Systemsoftware LCN-PRO frei parametriert werden.   Anwendungsgebiete   Kostengünstige Anbindung von LCN-Sensoren und -Aktoren für den Einbau vor Ort. Funktion schließt ein: Tasterumsetzter, Binärsensoren wie LCN-BT4H und Relais-Module. Steuerung von Beschattungen und Wintergarten, für bis zu vier Motorpaare mit LCN-R4M2H. Zugangskontrolle mit IR-Fernsteuerung und Transponder. Automatiksteuerungen mit vielen Zeitgebern und Verknüpfungen. Hierarchische Verknüpfungen von Berechtigungen. Alarmanlagen, auch mit mehreren Zonen und komplexen Bedingungen, Blockschloss, Voralarm und weitere. Verknüpfungen über Gewerkegrenzen hinweg: Beleuchtung, Beschattung, Alarm, Zutritt und weitere ergeben hohe Funktionalität bei kostengünstiger Mehrfachnutzung von Sensoren und Aktoren.   Hardwareausstattung   230 Volt-Netzteil, 50/60 Hz, optional 110 Volt. T-Anschluss für den Anschluss von bis zu acht Tasten über Tastenumsetzer LCN-T8, LCN-TEx oder zum Anschluss von LCN-GT12, LCN-GT6 und weitere. I-Anschluss für den Betrieb von LCN-RR IR-Fernsteuerempfänger, LCN-TS Temperatursensor, LCN-PMI Bewegungsmelder, LCN-GRT/-GUS Innenraumsensoren, LCN-ULT Transponder-Leser, LCN-GTxD Glas-Infomodule, LCN-BT4H/R Binär- und Tastensensor und weitere. P-Anschluss als digitaler Ein-/Ausgang für Erweiterungen wie die Relais LCN-R4M2H oder LCN-R2H, LCN-BS4 Stromsensoren und weitere.   Funktionsbeschreibung   Betriebsprogramme Anschluss für acht Tasten mit Tastenumsetzer LCN-BT4H, die Kurz, Lang, Los unterscheiden: jeweils drei Befehle an je zwei Adressen (Module oder Gruppen). Insgesamt 32 Tasten in vier Tabellen ergeben 192 Befehle an 64 Ziele. Positionssteuerung für Motoren inkl. Fahrwegbegrenzung. Ab Firmware 1E0B1E ist eine Rollladen und Lamellenpositionierung auch ohne BS4 möglich Anschluss für acht Tasten.   LCN-Tableaufunktionen mit vier Zuständen: An, Aus, Blinken, Flackern. Vier Summenverarbeitungen mit je 12 Eingängen für logische Verknüpfungen und hierarchische Störmeldeverarbeitung gemäß DIN.   Dekodierung des IR-Fernsteuerempfängers. Auswertung direkt oder über die LCN-GVS. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung, mit Transponder kombinierbar, Personenerkennung.   Vier virtuelle Ausgänge steuern z.B. LCN-HL4+. Vier Zeitgeber 10 Millisekunden bis 40 Minuten ermöglichen Kurzzeittimer, Treppenhauslicht und weitere Funktionen. Jeder der vier simulierten Ausgänge bietet 100 Lichtszenen-Speicher, diese speichern jeweils Helligkeit und Rampe.   Weitere Funktionen 12 Variablen für die Erfassung von Messwerten Analogwertverarbeitung über Schwellwerten oder Regler. Zwei frei parametrierbare Stetigregler. Messwerte und Stellgrößen können beliebig im Bus verteilt sein. Transponder-Datenverarbeitung für bis zu 16 Transponder, unbegrenzt bei Betrieb der Visualisierung LCN-GVS. Codeschloss-Funktionen mit GT6, GT8 und GT12 Steuerung mit Abhängigkeiten und Verknüpfungen, Sperren und Freigeben einzelner Tasten, hierarchische Berechtigungen. Vier Zeitgeber (1 Sekunde bis 45 Tage), zwei Zeitgeber, periodischer Zeitgeber. Funktionsquittung: die Ausführung wird eindeutig bestätigt Automatische Erzeugung echter Statusmeldungen für die Visualisierung. Vierstufiges Quittungs- und Meldewesen. Überbrückung von Netzausfällen bis 20 Sekunden mit Netzausfallerkennung.

Sensormodul für Unterputzdose 24V~   Das LCN-UPS24 Unterputz-Modul ist ein Sensor-Modul. Der LCN-UPS24 Baustein wird in trockenen Räumen in Unterputz-/Elektronikdosen direkt hinter Tastern, Steckdosen, usw. eingesetzt. Auch der Einbau in Verteilerdosen ist möglich. Das Modul verfügt über einen Sensoreingang (T-Anschluss), an den z.B. konventionelle, LCN-GTx Taster oder weitere Peripherie angeschlossen werden können. Zusätzlich steht der I-Anschluss zur Verfügung, der viele Funktionen bietet, z.B. IR-Empfänger, GT-Taster, Sensoren, EnOcean Sendeempfänger, usw.   Anwendungsgebiete   Kostengünstige Anbindung von LCN-Sensoren und KNX-Tastsensoren oder EnOcean Funktastsensoren. Einzelraumregelung: Kühlung, Heizung, Lüftung. Zugangskontrolle mit IR-Fernsteuerung und Transpondern. Nutzung vorhandener Niedervoltverkabelung Automatiksteuerungen mit vielen Zeitgebern und Verknüpfungen. Tableauanlagen mit vier Stati-LED und hierarchischen Verknüpfungen von Berechtigungen und Anzeigen. Alarmanlagen, auch mit mehreren Zonen und komplexen Bedingungen, Blockschloss, Voralarm und weitere. Verknüpfungen über Gewerkegrenzen hinweg: Beleuchtung, Beschattung, Alarm, Zutritt und weitere ergibt hohe Funktionalität bei kostengünstiger Mehrfachnutzung von weitere Sensoren und Aktoren.   Hinweis: Alle Funktionen können unabhängig genutzt werden und stehen deshalb gleichzeitig zur Verfügung.   Hardwareausstattung   20-30 Volt~, 50/60 Hz T-Anschluss für den Anschluss von bis zu acht Tasten über Tastenumsetzer LCN-T8, LCN-TEx oder zum Anschluss von LCN-GT12, LCN-GT8, LCN-GT6 und weitere. I-Anschluss für den Betrieb von LCN-RR, IR-Fernsteuerempfänger, LCN-TS Temperatursensor, LCN-PMI Bewegungsmelder, LCN-GRT/-GBL/-GUS Innenraumsensoren, LCN-ULT Universal-Transponder-Leser, LCN-GTxD Glas-Infomodul, LCN-BT4R, Binär- und Tastensensor und weitere. Funktionsbeschreibung Betriebsprogramme Vier simulierte Ausgänge: drei Zeitgeber für 10 Millisekunden bis 40 Minuten ermöglichen Kurzzeittimer, Treppenhauslicht und weitere  Funktionen. Jeder der vier simulierten Ausgänge bietet 100 Lichtszenenspeicher, diese speichern jeweils Helligkeit und Rampe. Das LCN-UPS24 unterstützt vier DALI-Gruppen über LCN-DDR. Zusätzlich können alle DALI Teilnehmer über das LCN-DDR direkt gesteuert werden. Anschluss für acht konventionelle Tasten mit Adapterkabel LCN-T8.Insgesamt 32 Tasten in vier Tabellen ergeben 192 Befehle an 64 Ziele. Die Tasten unterstützen drei Funktionen: Kurz, Lang, Los. LCN-Tableaufunktionen mit vier Zuständen: An, Aus, Blinken, Flackern. Vier Summenverarbeitungen mit je 12 Eingängen für logische Verknüpfungen und hierarchische Störmeldeverarbeitung gemäß DIN. Decodierung des IR-Fernsteuerempfängers. Auswertung direkt oder über die LCN-GVS. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung, mit Transponder kombinierbar, Personenerkennung.   Weitere Funktionen 12 Variablen für die Erfassung von Messwerten Analogwertverarbeitung über Schwellwerten oder Regler. Zwei frei parametrierbare Stetigregler. Messwerte und Stellgrößen können beliebig im Bus verteilt sein. Transponder-Datenverarbeitung für bis zu 16 Transponder, unbegrenzt bei Betrieb der Visualisierung LCN-GVS. Codeschloss-Funktionen mit GT6, GT8 und GT12 Steuerung mit Abhängigkeiten und Verknüpfungen, Sperren und Freigeben einzelner Tasten, hierarchische Berechtigungen. Vier Zeitgeber (1 Sekunde bis 45 Tage), zwei Zeitgeber, periodischer Zeitgeber. Funktionsquittung: die Ausführung wird eindeutig bestätigt Automatische Erzeugung echter Statusmeldungen für die Visualisierung. Vierstufiges Quittungs- und Meldewesen. Überbrückung von Netzausfällen bis 20 Sekunden mit Netzausfallerkennung.

Universal Rollladen-/Jalousie-Modul für die Unterputzdose   Das Rollladenmodul LCN-UMR24 ist ein Sensor-Aktor Modul des LCN Bussystems zum Steuern von Rollladen-/Jalousiemotoren. Es verfügt über zwei schaltbare, gegeneinander verriegelte Relais-Ausgänge 24V.   Anschluss   Versorgungsspannung: 24V AC ±15%, 50/60Hz Leistungsaufnahme: <0,5W Netzanschluss: 5 Litzen mit Aderendhülse 0,75mm2 Anschluss Sensorseite: T- und I-Anschluss   Ausgänge   Typ: 2x Relais je 5A, gegeneinander verriegelt Mech. Lebensdauer: 1.000.000 Schaltzyklen Schaltleistung: empfohlen max. 800W Einschaltstrom: max. 50A 8/10µs   Einbau   Betriebstemperatur: -10°C bis +40°C Luftfeuchtigkeit: max. 80% rel., nicht betauend Umgebungsbedingungen: Verwendung in ortsfester Installation nach VDE632, VDE637 Schutzart: IP20 bei Einbau in UP-Dose, nur ortsfeste Installation Abmessungen (BxTxH): 50mm ø x 22mm

Relais-Modul mit sechs Ausgängen für die Hutschiene Der LCN-SR6 ist ein Sechsfach-Relaisbaustein des LCN-Bussystems, der kein separates LCN-Busmodul benötigt. Mit seinen Relais lassen sich beliebige Verbraucher schalten. Der LCN-SR6 lässt sich bei Bedarf mit einem LCN-R2H auf acht Relais erweitern.   Dank eines Tasters auf der Oberseite können die Relais von Hand geschaltet werden. Dazu braucht das Modul nicht parametriert zu sein. So kann die Verdrahtung auf der Baustelle geprüft werden, bevor die LCN Anlage eingerichtet wird.   Anwendungsgebiete   Steuerungen von beliebigen Motoren und Antrieben Steuerungen von Jalousie- und Rollomotoren für Beschattung und Lüftung Steuerung von beliebigen AC1 Lasten   Hardwareausstattung   85 bis 265 V, 50/60 Hz Sechs Lastrelais mit potenzialfreien Umschaltkontakten als Öffner und Schließer bei 230 V~/16A, AC1 Maximaler Einschaltstrom 70 A Steckbare Relais I-Anschluss für den Betrieb von LCN-RR, IR-Fernsteuerempfänger, LCN-TS Temperatursensor, LCN-PMI Bewegungsmelder, LCN-GRT/-GBL/-GUS Innenraumsensoren, LCN-ULT Universal - Transponder-Leser, LCN-GTxD Glas-Infomodul, LCN-BT4H, LCN-BU4L, Binär- und Tastensensor und weitere. P-Anschluss als digitaler Ein-/Ausgang für Erweiterungen wie Relais, LCN-R2H, LCN-BS4 Stromsensoren und weitere.     Funktionsbeschreibung   Betriebsprogramme   Die sechs Relais werden individuell per Kommando über den LCN-Bus geschaltet. Sie lassen sich auch zum Ansteuern von Rollladenantrieben verwenden, dazu kann der LCN-SR6 mit der LCN-PRO in den Rollladenmodus umgestellt werden. Die Relais unterstützen alle üblichen LCN-Funktionen, wie Ein-/Aus-/Umschalten, Timer, Statuskommandos etc. Zu Testzwecken ist es möglich die Relais unabhängig vom LCN-Bus über eine Taste auf der Oberseite des Moduls von Hand zu schalten. Anschluss von konventinellen Tastern, die Kurz, Lang, Los unterscheiden: jeweils 3 Befehle an je 2 Adressen (Module oder Gruppen). Insgesamt ergeben sich 32 Tasten in vier Tabellen. Weitere intern verwaltete Tasten ergeben insgesamt 480 Befehle an 160 verschiedene Zieladressen   LCN-Tableaufunktionen mit vier Zuständen: An, Aus, Blinken, Flackern. Vier Summenverarbeitungen mit je 12 Eingängen, hierarchische Störmeldeverarbeitung gemäß DIN. IR-Fernsteuerempfang: Auswertung direkt oder über die LCN-GVS. Tastenebenen, Codes, Senderunterscheidung, mit Transponder kombinierbar, Personenerkennung.   Weitere Funktionen   12 Variablen für die Erfassung von Messwerten Analogwertverarbeitung über Schwellwerten oder Regler. Zwei frei parametrierbare Stetigregler. Messwerte und Stellgrößen können beliebig im Bus verteilt sein. Transponder-Datenverarbeitung für bis zu 16 Transponder, unbegrenzt bei Betrieb der Visualisierung LCN-GVS. Steuerung mit Abhängigkeiten und Verknüpfungen, Sperren und Freigeben einzelner Tasten, hierarchische Berechtigungen. Vier Zeitgeber (1 Sekunde bis 45 Tage), zwei Zeitgeber, periodischer Zeitgeber. Funktionsquittung: die Ausführung wird eindeutig bestätigt Automatische Erzeugung echter Statusmeldungen für die Visualisierung. Vierstufiges Quittungs- und Meldewesen. Überbrückung von Netzausfällen bis 20 Sekunden mit Netzausfallerkennung. Betriebsstundenzähler für alle Stromkreise

Sensor-/Aktormodul für die Unterputzdose Kombiniertes Sensor-/Aktor-Modul mit zwei elektronischen Schaltausgängen 230V, 300VA. Dimmbar im Phasenanschnitt oder als Schalter (schaltet im Spannungsnulldurchgang). Die 8 Tasteneingänge können 64 Zieladressen mit 192 Funktionen individuell steuern. Integrierter Impulsmesseingang für Fernsteuerempfänger. Das eingebaute Betriebsprogramm umfasst die folgenden Funktionen: Schalten und Dimmen der Ausgänge, Helligkeit und Änderungsgeschwindigkeit getrennt einstellbar. Inkl. Programme für Glühlampendimmen, Rollladen, Tore, usw... . Auswertung über 5 Schwellen (=10 Kommandos) mit Hysterese. Inklusive 2 Stetigregler, die unabhängig und zusätzlich zur Schwellwertverarbeitung genutzt werden können. Zwei Messgrößen können unabhängig voneinander erfasst und geregelt werden. Dekodieren der Telegramme des IR-Fernsteuerempfängers oder Transponder. Auswertung direkt oder über Zentralrechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung. Weitere Funktionen: Steuerung mit Abhängigkeiten, Bildung von Verknüpfungen, Zählen, Rechnen, feste und dynamische Gruppenbildung, Erzeugung automatischer Statusmeldungen (echte Rückmeldungen) für die Visualisierung. LCN-Systembusfunktionen Kommunikation mit bis zu 30000 Modulen, max. 250 Module pro Busebene. Protokoll mit Kollisionsvermeidung Dokumentation und Parametrierung rücklesbar im Modulspeicher  hinterlegt 100 Lichtszenenspeicher  je Ausgang verfügbar Anschlussmöglichkeiten für  EIB/KNX Tastsensoren (Standard), DSI-Dali-Interface, Relais Überlastschutz, die Ausgänge schalten bei zu großen Lasten die Verbraucher ab Hinweis: UPP-Module dürfen nicht direkt an Rollladen- oder Jalousiemotoren angeschlossen werden! Die Endschalter oder die Triacs im Modul können Schaden nehmen. Hier empfiehlt sich der Einsatz des Trennrelais LCN-R2U. Ein Filter (LCN-FI1) ist zwingend erforderlich sobald die elektronischen Ausgänge des LCN-UPP als Dimmer genutzt werden. Der Störfilter wird zwischen Modul und Verbraucher geschaltet, er dämpft die beim Dimmen auftretenden Störungen, gewährleistet so die Einhaltung der CE-Normen. Technische Daten   Integriertes Netzteil 230V ±15%, 0,4W,  pulsfest bis 4kV. Unterputzgehäuse der Anschluss erfolgt über ca. 20cm lange Einzeladern 0,75mm². Abmessung: 50mm ø x 20mm. Schutzart IP20

Dali- und Raumcontroller /Sensor-Modul für die Hutschiene 2 TE Beschreibung Das LCN-SHD steuert in nur zwei TE Breite bis zu 40 DALI-Vorschaltgeräte mit LCN-NDH in vier DALI-Gruppen, zusätzliche Vorschaltgeräte mit Einzelkommandos. Damit ist er ideal für die DALI-Steuerung eines einzelnen Raumes, ohne DALI in der Maximalkonfiguration installieren zu müssen und ohne Spannungsverschleppungen. Weiterhin verfügt das LCN-SHD über T-, I- und P-Anschlüsse zum Anschluss von LCN-Sensoren und -Aktoren. Das interne Betriebsprogramm kann mittels der LCN-Systemsoftware LCN-PRO frei parametriert werden. Üblich ist die Montage auf der Hutschiene in Verteilerschränken.   Anwendungsgebiete Der LCN-SHD kann DALI-Geräte parametrieren, indem sie einzeln an das Steuergerät angeschlossen werden. Im einfachsten Fall mit nur einem DALI-Lichtkreis steuert das LCN-SHD sogar alle Leuchten in der Grundkonfiguration ohne Parametrierung.   DALI-Funktionen   Bis zu 40 DALI-EVGs mit LCN-NDH in vier DALI-Gruppen Umfangreiche Dimm- und Rampenfunktionen 100 speicherbare Lichtszenen pro DALI-Ausgang, somit mehr als die üblichen 16 DALI-Szenen Detaillierte Statusmeldungen für alle vier DALI-Gruppen   Technische Daten   Betriebsart 0-10 Volt: Laststrom maximal 40 mA pro Ausgang Maximal 60 EVGs pro Ausgang Quellstrom: max. 0,5 mA/Ausgang (aktiver Betrieb: LCN-SHD liefert Strom) Betriebsart DALI DT0, DT6, DT8: Tunable White Maximal 40 Betriebsgeräte mit LCN-NDH Maximal 24 Betriebsgeräte im LCN-Modus (Low-Pegel) Maximal 9 Betriebsgeräte im Standard-Modus (High-Pegel)   Hardwareausstattung   230 Volt-Netzteil, 50/60 Hz, optional 110 Volt Zwei analoge 0-10 Volt-Ausgänge. Nutzbar für 1 x DALI und 1 x 0-10 V oder 2 x 0-10 V T-Anschluss für den Anschluss von bis zu acht Tasten über Tastenumsetzer LCN-T8, LCN-TEx oder zum Anschluss von LCN-GT12, LCN-GT8, LCN-GT6 und weitere. I-Anschluss für den Betrieb von LCN-RR, IR-Fernsteuerempfänger, LCN-TS Temperatursensor, LCN-PMI Bewegungsmelder, LCN-GRT/-GBL/-GUS Innenraumsensoren, LCN-ULT Universal-Transponder-Leser, LCN-GTxD Glas-Infomodul, LCN-BT4H/R, LCN-BU4L,  Binär- und Tastensensor und weitere. P-Anschluss als digitaler Ein-/Ausgang für Erweiterungen wie Relais LCN-R4M2H, LCN-R6H, LCN-R2H, LCN-BS4 Stromsensoren und weitere.   Funktionsbeschreibung Betriebsprogramme   Vier simulierte Ausgänge: drei Zeitgeber 10 Millisekunden bis 40 Minuten ermöglichen Kurzzeittimer, Treppenhauslicht und weitere Funktionen. Jeder der vier simulierten Ausgänge bietet 100 Lichtszenenspeicher, diese speichern jeweils Helligkeit und Rampe. Anschluss für acht Tasten mit Tastenumsetzer LCN-BT4H, LCN-BU4L, die Kurz, Lang, Los unterscheiden: jeweils drei Befehle an je zwei Adressen  (Module oder Gruppen). Insgesamt 32 Tasten in vier Tabellen ergeben 192 Befehle an 64 Ziele. LCN-Tableaufunktionen mit vier Zuständen: An, Aus, Blinken, Flackern. Vier Summenverarbeitungen mit je 12 Eingängen für logische Verknüpfungen und hierarchische Störmeldeverarbeitung gemäß DIN. Dekodierung des IR-Fernsteuerempfängers. Auswertung direkt oder über die LCN-GVS. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung, mit Transponder kombinierbar, Personenerkennung.   Weitere Funktionen:   12 Variablen für die Erfassung von Messwerten Analogwertverarbeitung über Schwellwerten oder Regler. Zwei frei parametrierbare Stetigregler. Messwerte und Stellgrößen können beliebig im Bus verteilt sein. Transponder-Datenverarbeitung für bis zu 16 Transponder, unbegrenzt bei Betrieb der Visualisierung LCN-GVS. Codeschloss-Funktionen mit GT6, GT8 und GT12 Steuerung mit Abhängigkeiten und Verknüpfungen, Sperren und Freigeben einzelner Tasten, hierarchische Berechtigungen. Vier Zeitgeber (1 Sekunde bis 45 Tage), zwei Zeitgeber, periodischer Zeitgeber. Funktionsquittung: die Ausführung wird eindeutig bestätigt Automatische Erzeugung echter Statusmeldungen für die Visualisierung. Vierstufiges Quittungs- und Meldewesen. Überbrückung von Netzausfällen bis 20 Sekunden mit Netzausfallerkennung.

Universal Rollladen-/Jalousie-Modul für die Unterputzdose Das Rollladenmodul LCN-UMR ist ein Sensor-Aktor Modul des LCN Bussystems zum Steuern von Rollladen-/Jalousiemotoren. Es verfügt über zwei schaltbare, gegeneinander verriegelte Relais-Ausgänge 230V.   Anschluss   Versorgungsspannung: 230V AC ±15%, 50/60Hz (110V AC lieferbar) Leistungsaufnahme: <0,5W Netzanschluss: 5 Litzen mit Aderendhülse 0,75mm2 Anschluss Sensorseite: T- und I-Anschluss   Ausgänge   Typ: 2x Relais je 6A, gegeneinander verriegelt Mech. Lebensdauer: 1.000.000 Schaltzyklen Schaltleistung: empfohlen max. 800W Einschaltstrom: max. 50A 8/10µs   Einbau   Betriebstemperatur: -10°C bis +40°C Luftfeuchtigkeit: max. 80% rel., nicht betauend Umgebungsbedingungen: Verwendung in ortsfester Installation nach VDE632, VDE637 Schutzart: IP20 bei Einbau in UP-Dose, nur ortsfeste Installation Abmessungen (BxTxH): 50mm ø x 22mm

Sensor-/Aktormodul für Hutschiene (Universal) Kombiniertes Sensor-/Aktor-Modul mit zwei elektronischen Schaltausgängen 230V, je 500VA, dimmbar im Phasenanschnitt oder als Schalter (schaltet im Spannungsnulldurchgang), mit Funkentstörung. Ausgabe für  0..10V, DSI oder DALI, getrennt abgesichert und steuerbar, die automatische Sicherungserkennung signalisiert einen Sicherungsausfall. Die 8 Tasteneingänge können  64 Zieladressen mit 192 Funktionen individuell steuern. Inklusive Impulsmesseingang für Fernsteuerempfänger, Sensoren, ... . Das eingebaute Betriebsprogramm umfasst die folgenden Funktionen: Schalten und Dimmen der Ausgänge, Helligkeit und Änderungsgeschwindigkeit getrennt einstellbar. inkl. Programme für Glühlampendimmen, Rollladen, Tore, usw. Auswertung über 5 Schwellen (=10 Kommandos) mit Hysterese. Zählen und Rechnen. Inklusive 2 Stetigregler, die unabhängig und zusätzlich zur Schwellwertverarbeitung genutzt werden können. Zwei Messgrößen können unabhängig voneinander erfasst und geregelt werden. Dekodieren der Telegramme des IR-Fernsteuerempfängers. Auswertung direkt oder über Zentral-Rechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung. Ansteuerung von 8 Relais über LCN-R2H/R6H und Abfrage von bis zu 8 Binäreingängen über bis zu 2 LCN-BT4H. Weitere Funktionen: Steuerung mit Abhängigkeiten, Bildung von Verknüpfungen, feste und dynamische Gruppenbildung, Erzeugung automatischer Statusmeldungen für die Visualisierung, Zeitgeber. LCN-Systembusfunktionen Kommunikation mit bis zu 30000 Modulen, max. 250 Module pro Busebene. Protokoll mit Kollisionsvermeidung 100 Lichtszenenspeicher  je Ausgang verfügbar Dokumentation und Parametrierung rücklesbar im Modulspeicher  hinterlegt Überlastschutz, die Ausgänge schalten bei zu großen Lasten die Verbraucher ab Technische Daten   Integriertes Netzteil 230V ±15%, 0.4W, pulsfest bis 4kV Abmessungen: 85,5mm x 92mm x 66mm (B x L x H) 35 mm Hutschienenmontage 5 TE Schutzart IP20

Sensormodul für Hutschiene (Standard) Die 8 Tasteneingänge können 64 Zieladressen mit 192 Funktionen individuell steuern. Integrierter Impulsmesseingang für Fernsteuerempfänger, Sensoren, usw. Auswertung über 5 Schwellen (=10 Kommandos) mit Hysterese. Zählen und Rechnen. Inklusive 2 Stetigregler, die unabhängig und zusätzlich zur Schwellwertverarbeitung genutzt werden können. Zwei Messgrößen können unabhängig voneinander erfasst und geregelt werden. Dekodieren der Telegramme des IR-Fernsteuerempfängers oder Transponder. Auswertung direkt oder über Zentral-Rechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung. Ansteuerung von 8 Relais über LCN-R2H/R6H und Abfrage von bis zu 8 Binäreingängen über bis zu 2 LCN-BT4H. Weitere Funktionen: Steuerung mit Abhängigkeiten, Bildung von Verknüpfungen, feste und dynamische Gruppenbildung, Erzeugung automatischer Statusmeldungen für die Visualisierung, Zeitgeber. LCN-Systembusfunktionen Kommunikation mit bis zu 30000 Modulen, max. 250 Module pro Busebene. Protokoll mit Kollisionsvermeidung Dokumentation und Parametrierung rücklesbar im Modulspeicher hinterlegt Technische Daten   Integriertes Netzteil 230V ±15%, 0.4W, pulsfest bis 4kV Abmessungen: 38mm x 92mm x 66mm (B x L x H) 35mm Hutschienenmontage 2 TE Schutzart IP20
