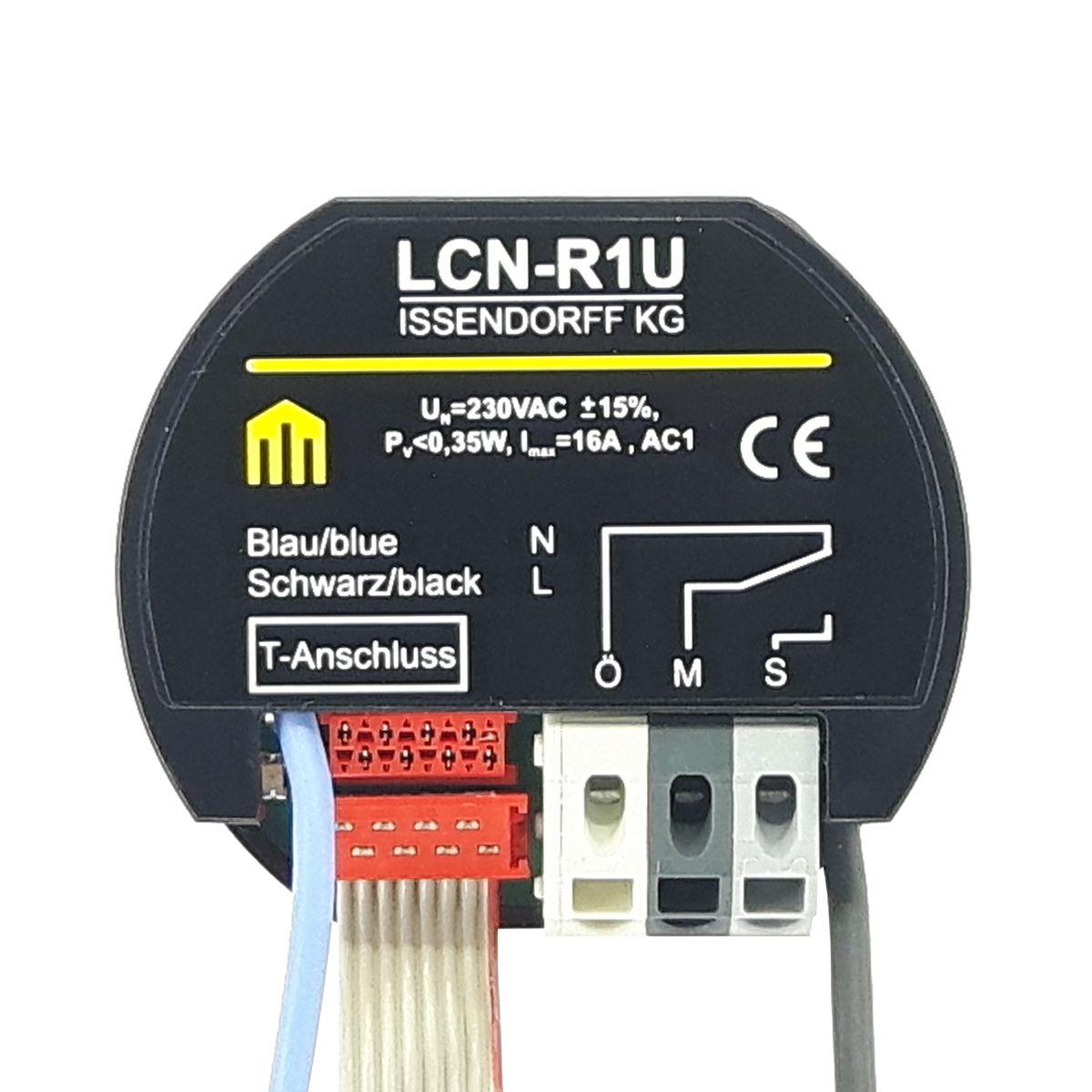

Relaisbaustein mit 1 x 16A Wechsler
Zum Schalten elektrischer Betriebsmittel am T-Anschluss eines Moduls.
Lastrelais mit einem Umschaltkontakt.
Hinweis: Der T-Anschluss ist zum Anschluss weiterer Peripherie durchgeschliffen.
Technische Daten
Betriebs- u. Status-LED
Integriertes Netzteil 230V ±15%, 0,35W
Relaistyp: Wechselkontakt 230V/16A, AC1 (ohmsche Last)
Maximaler Einschaltstrom: 70A
Betriebsstrom: 100mA-16A
Abmessungen: ø 50mm x 20mm
Schutzart IP20
vorher 34,99 €*
%

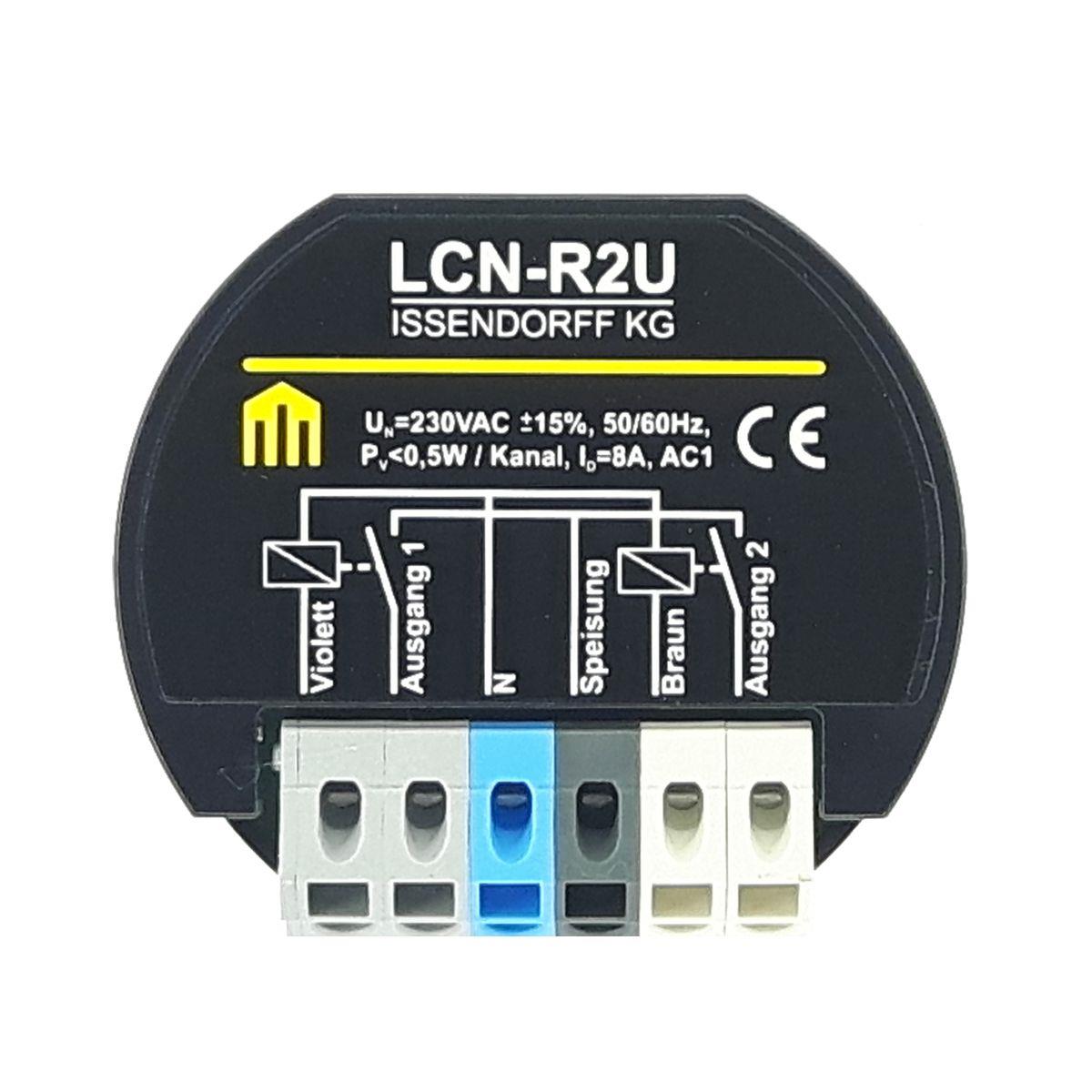

Relaismodul mit 2 x 8A Schließer für die UP-Dose
Unterputzmodul mit 2 Lastrelais mit jeweils potentialfreien Kontakten zum Schalten von elektrischen Betriebsmitteln deren Leistungsaufnahme 2x 300VA des LCN-UPP-Moduls übersteigt.
Hinweis: Kontaktlast mindestens 12 V/100 mA bzw. 230V/8A. LCN-UPP-Module dürfen nicht direkt an Rollladen- oder Jalousiemotoren angeschlossen werden! Die Endschalter oder die Triacs im Modul können Schaden nehmen. Hier empfiehlt sich der Einsatz des Trennrelais LCN-R2U. Steuerbar über die elektronischen Ausgänge eines LCN-UPP-Moduls.
Technische Daten
Betriebs- u. Status-LED
Integriertes Netzteil 230V ±15%, 0,4W
Relaistyp: Schließerkontakt 230V/8A, AC1 (ohmsche Last)
Max. Einschaltstrom: 30A
Betriebsstrom: 100mA-16A
Abmessungen: ø 50mm x 20mm
Schutzart IP20
vorher 39,99 €*
%

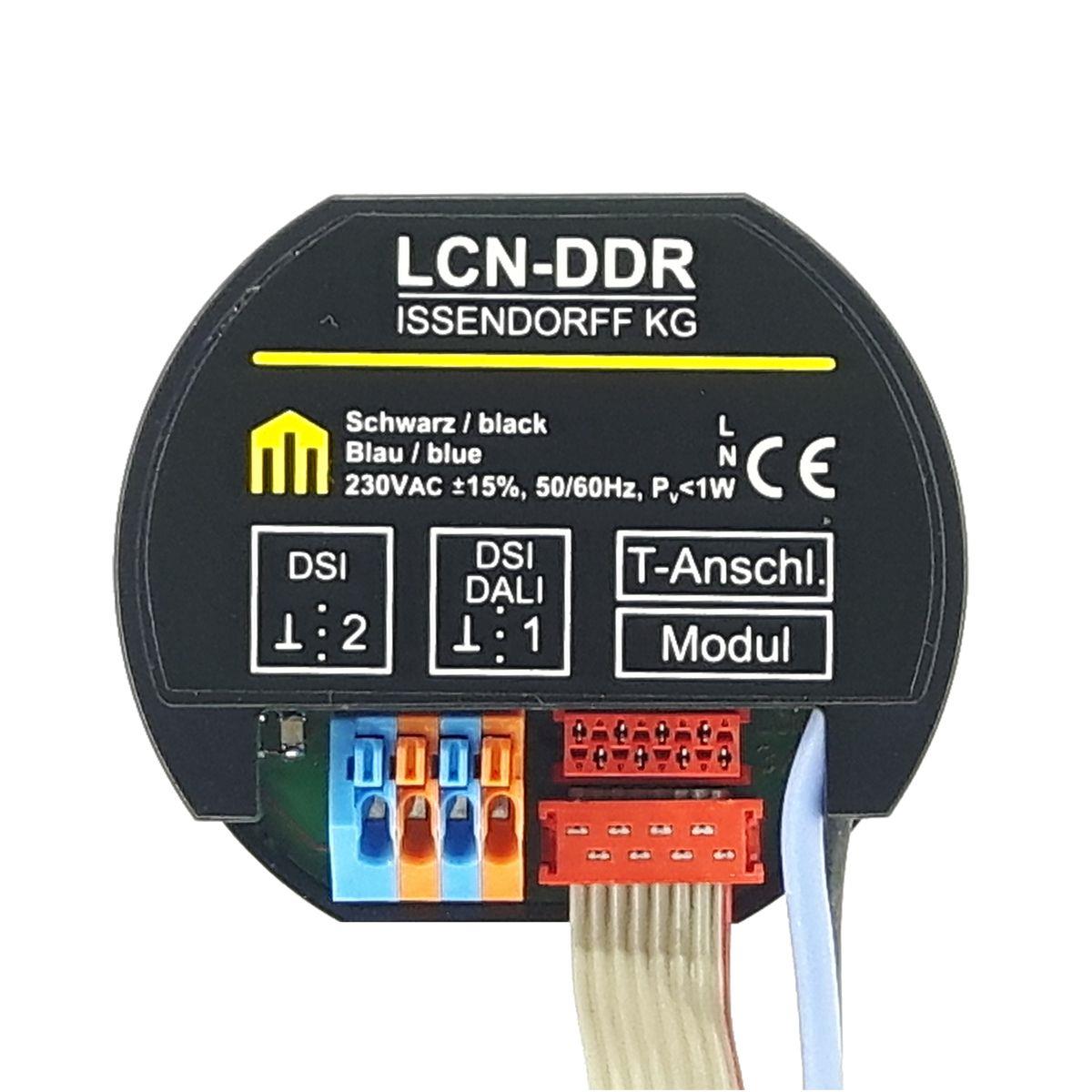

DALI-DSI Interface für digitale EVG
Zum Anschluss an den T-Anschluss eines LCN-UP Moduls. Der T-Anschluss ist für den Anschluss weiterer Peripherie durchgeschliffen.
Im DALI Modus können insgesamt (3 Kanäle) 16 EVG angesteuert werden. Im DSI Modus können je Kanal (2) bis zu 10 EVG angesteuert werden.
Technische Daten
Abmessung: ø 52mm x 20mm
Schutzart IP20
vorher 69,99 €*
%

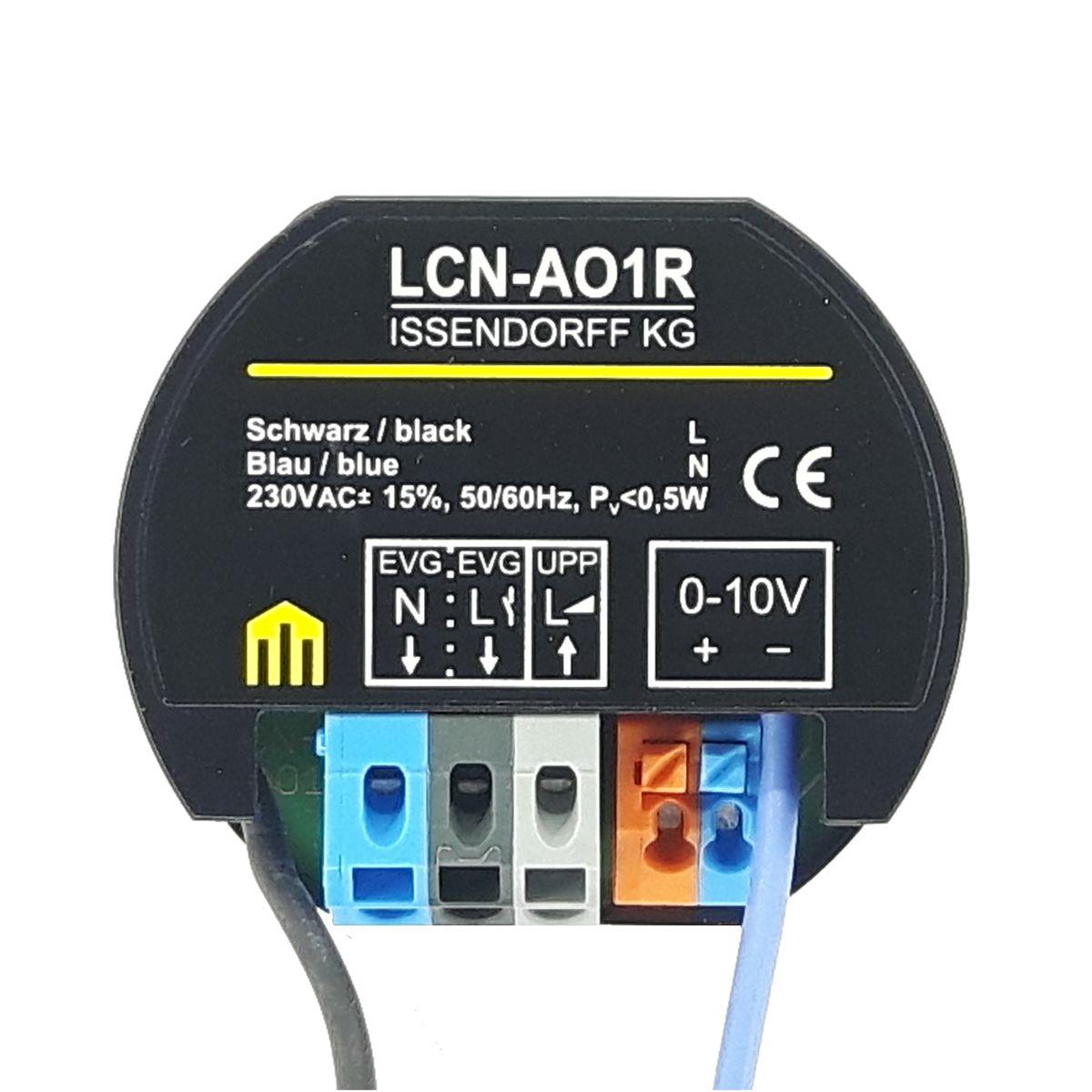

Analoges Ausgabemodul 0-10V
Wandelt eine gedimmte Phase eines LCN-UPPs direkt in ein analoges 0-10V (1-10V) Steuersignal um. Zusätzlich stellt es einen geschalteten 230V Ausgang für die Versorgung von EVGs zur Verfügung.
Technische Daten
Abmessung: ø 52mm x 20mm
Schutzart IP20
