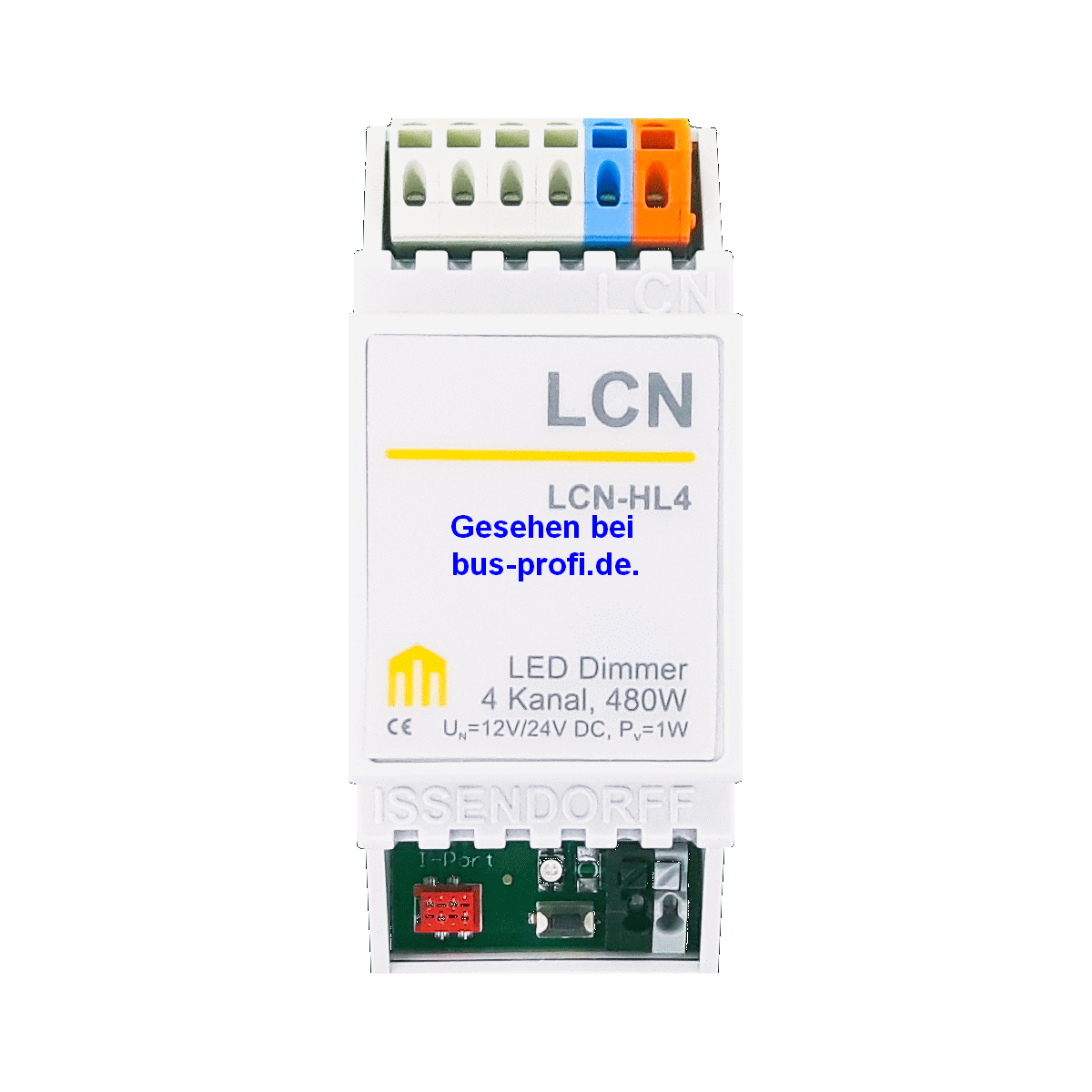

Issendorff LCN-HL4+

Adapter zur Verlängerung und Vervielfältigung des I-Anschluss für die Hutschiene Ein LCN-IV(H) wirkt als Verdopplung des I-Anschlusss. Über 2 LCN-IV(H) kann der I-Anschluss mit IY(ST)Y 2x2x0,8mm bis zu 50m verlängert werden. Der LCN-IVH ist zusätzlich ein Impulssensor, hierbei wird ein 5V Signal über potentialfreie Kontakte ausgewertet. Technische Daten   Frequenz: maximal 500 Hz. Abmessungen: 17mm x 92mm x 66mm (B x L x H) 35mm Hutschienenmontage 1TE Schutzart IP20

Relais-Modul mit sechs Ausgängen für die Hutschiene Der LCN-SR6 ist ein Sechsfach-Relaisbaustein des LCN-Bussystems, der kein separates LCN-Busmodul benötigt. Mit seinen Relais lassen sich beliebige Verbraucher schalten. Der LCN-SR6 lässt sich bei Bedarf mit einem LCN-R2H auf acht Relais erweitern.   Dank eines Tasters auf der Oberseite können die Relais von Hand geschaltet werden. Dazu braucht das Modul nicht parametriert zu sein. So kann die Verdrahtung auf der Baustelle geprüft werden, bevor die LCN Anlage eingerichtet wird.   Anwendungsgebiete   Steuerungen von beliebigen Motoren und Antrieben Steuerungen von Jalousie- und Rollomotoren für Beschattung und Lüftung Steuerung von beliebigen AC1 Lasten   Hardwareausstattung   85 bis 265 V, 50/60 Hz Sechs Lastrelais mit potenzialfreien Umschaltkontakten als Öffner und Schließer bei 230 V~/16A, AC1 Maximaler Einschaltstrom 70 A Steckbare Relais I-Anschluss für den Betrieb von LCN-RR, IR-Fernsteuerempfänger, LCN-TS Temperatursensor, LCN-PMI Bewegungsmelder, LCN-GRT/-GBL/-GUS Innenraumsensoren, LCN-ULT Universal - Transponder-Leser, LCN-GTxD Glas-Infomodul, LCN-BT4H, LCN-BU4L, Binär- und Tastensensor und weitere. P-Anschluss als digitaler Ein-/Ausgang für Erweiterungen wie Relais, LCN-R2H, LCN-BS4 Stromsensoren und weitere.     Funktionsbeschreibung   Betriebsprogramme   Die sechs Relais werden individuell per Kommando über den LCN-Bus geschaltet. Sie lassen sich auch zum Ansteuern von Rollladenantrieben verwenden, dazu kann der LCN-SR6 mit der LCN-PRO in den Rollladenmodus umgestellt werden. Die Relais unterstützen alle üblichen LCN-Funktionen, wie Ein-/Aus-/Umschalten, Timer, Statuskommandos etc. Zu Testzwecken ist es möglich die Relais unabhängig vom LCN-Bus über eine Taste auf der Oberseite des Moduls von Hand zu schalten. Anschluss von konventinellen Tastern, die Kurz, Lang, Los unterscheiden: jeweils 3 Befehle an je 2 Adressen (Module oder Gruppen). Insgesamt ergeben sich 32 Tasten in vier Tabellen. Weitere intern verwaltete Tasten ergeben insgesamt 480 Befehle an 160 verschiedene Zieladressen   LCN-Tableaufunktionen mit vier Zuständen: An, Aus, Blinken, Flackern. Vier Summenverarbeitungen mit je 12 Eingängen, hierarchische Störmeldeverarbeitung gemäß DIN. IR-Fernsteuerempfang: Auswertung direkt oder über die LCN-GVS. Tastenebenen, Codes, Senderunterscheidung, mit Transponder kombinierbar, Personenerkennung.   Weitere Funktionen   12 Variablen für die Erfassung von Messwerten Analogwertverarbeitung über Schwellwerten oder Regler. Zwei frei parametrierbare Stetigregler. Messwerte und Stellgrößen können beliebig im Bus verteilt sein. Transponder-Datenverarbeitung für bis zu 16 Transponder, unbegrenzt bei Betrieb der Visualisierung LCN-GVS. Steuerung mit Abhängigkeiten und Verknüpfungen, Sperren und Freigeben einzelner Tasten, hierarchische Berechtigungen. Vier Zeitgeber (1 Sekunde bis 45 Tage), zwei Zeitgeber, periodischer Zeitgeber. Funktionsquittung: die Ausführung wird eindeutig bestätigt Automatische Erzeugung echter Statusmeldungen für die Visualisierung. Vierstufiges Quittungs- und Meldewesen. Überbrückung von Netzausfällen bis 20 Sekunden mit Netzausfallerkennung. Betriebsstundenzähler für alle Stromkreise

Universal Schalt- und Dimm-Modul für die Hutschiene 2 TE Das Hutschienenmodul LCN-SHU ist ein Sensor-Aktor des LCN Bussystems. Es verfügt über zwei schalt- bzw. dimmbare elektronische Ausgänge 230V. Zwei weitere Ausgänge sind in der Software verfügbar, aber nicht nach außen geführt.  Anwendung Das 2TE breite LCN-SHU wird in trockenen Räumen in Verteilungen und Unterverteilungen eingesetzt. Es verfügt zusätzlich über drei Schnittstellen (rote Buchsen, siehe Abbildung), die unabhängig voneinander genutzt werden können. Hier können unter anderem Tastenumsetzer, Sensoren und Relaismodule angeschlossen werden. Die beiden elektronischen Ausgänge können alsPhasenAB- oder ANschnitt Dimmer, im Schaltbetrieb als Nullspannungsschalter und als Puls-Paket-Steuerung betrieben werden. Sie verfügen jeweils über unabhängige Dimmrampen, Zeitgeber und Szenenspeicher. Anschluss Versorgungsspannung: 230VAC ±15% 50Hz/60Hz (110VAC lieferbar) Leistungsaufnahme: 0,4W Klemmen/Leitertyp: schraublos, massiv max. 2,5mm2 oder Litze mit Aderendhülse max 1,5mm2 durchschleifbarer Strom max. 16AAnschluss Sensoren: T-, I- und P-Anschluss  Ausgänge Typ: Phasenan/abschnitt, Nullspannungschalter, Puls-Paket-Steuerung Schaltleistung: je 300VA (cosj=1) Verlustleistung: 0,6% der Scheinleistung  Einbau Betriebstemperatur: -10°C bis +40°C Umgebungsbedingungen: Verwendung in ortsfester Installation VDE632, VDE637 Schutzart: IP20, max. 80% Luftfeuchtigkeit, nicht betauend Abmessungen (BxTxH): 38mm (2TE) x 92 mm x 66,5 mm Montage: auf Tragschiene 35mm (DIN50022)

Sensor-/Aktormodul für Hutschiene (Standard) Kombiniertes Sensor-/Aktor-Modul mit zwei elektronischen Schaltausgängen 230V, je 300VA, dimmbar im Phasenanschnitt oder als Schalter (schaltet im Spannungsnulldurchgang), mit Funkentstörung. Die 8 Tasteneingänge können 64 Zieladressen mit 192 Funktionen individuell steuern. Integrierter Impulsmesseingang für Fernsteuerempfänger, Sensoren, ... . Das eingebaute Betriebsprogramm umfasst die folgenden Funktionen: Schalten und Dimmen der Ausgänge, Helligkeit und Änderungsgeschwindigkeit getrennt einstellbar. Inkl. Programme für Glühlampendimmen, Lamellenverstellung, Rollladen, Tore, usw. Auswertung über 5 Schwellen (=10 Kommandos) mit Hysterese. Zählen und Rechnen. Inklusive 2 Stetigregler, die unabhängig und zusätzlich zur Schwellwertverarbeitung genutzt werden können. Zwei Messgrößen können unabhängig voneinander erfasst und geregelt werden. Dekodieren der Telegramme des IR-Fernsteuerempfängers oder Transponder. Auswertung direkt oder über Zentral-Rechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung. Ansteuerung von 8 Relais über LCN-R2H/R6H und Abfrage von bis zu 8 Binäreingängen über bis zu 2 LCN-BT4H. Weitere Funktionen: Steuerung mit Abhängigkeiten, Bildung von Verknüpfungen, feste und dynamische Gruppenbildung, Erzeugung automatischer Statusmeldungen für die Visualisierung, Zeitgeber. LCN-Systembusfunktionen Kommunikation mit bis zu 30000 Modulen, max. 250 Module pro Busebene. Protokoll mit Kollisionsvermeidung 100 Lichtszenenspeicher  je Ausgang verfügbar Dokumentation und Parametrierung rücklesbar im Modulspeicher  hinterlegt Überlastschutz, die Ausgänge schalten bei zu großen Lasten die Verbraucher ab Technische Daten   Integriertes Netzteil 230V ±15%, 0.4W, pulsfest bis 4kV Abmessungen: 38mm x 92mm x 66mm (B x L x H) 35mm Hutschienenmontage 4 TE Schutzart IP20

Sensormodul für Hutschiene (Standard) Die 8 Tasteneingänge können 64 Zieladressen mit 192 Funktionen individuell steuern. Integrierter Impulsmesseingang für Fernsteuerempfänger, Sensoren, usw. Auswertung über 5 Schwellen (=10 Kommandos) mit Hysterese. Zählen und Rechnen. Inklusive 2 Stetigregler, die unabhängig und zusätzlich zur Schwellwertverarbeitung genutzt werden können. Zwei Messgrößen können unabhängig voneinander erfasst und geregelt werden. Dekodieren der Telegramme des IR-Fernsteuerempfängers oder Transponder. Auswertung direkt oder über Zentral-Rechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung. Ansteuerung von 8 Relais über LCN-R2H/R6H und Abfrage von bis zu 8 Binäreingängen über bis zu 2 LCN-BT4H. Weitere Funktionen: Steuerung mit Abhängigkeiten, Bildung von Verknüpfungen, feste und dynamische Gruppenbildung, Erzeugung automatischer Statusmeldungen für die Visualisierung, Zeitgeber. LCN-Systembusfunktionen Kommunikation mit bis zu 30000 Modulen, max. 250 Module pro Busebene. Protokoll mit Kollisionsvermeidung Dokumentation und Parametrierung rücklesbar im Modulspeicher hinterlegt Technische Daten   Integriertes Netzteil 230V ±15%, 0.4W, pulsfest bis 4kV Abmessungen: 38mm x 92mm x 66mm (B x L x H) 35mm Hutschienenmontage 2 TE Schutzart IP20

Dali- und Raumcontroller /Sensor-Modul für die Hutschiene 2 TE Beschreibung Das LCN-SHD steuert in nur zwei TE Breite bis zu 40 DALI-Vorschaltgeräte mit LCN-NDH in vier DALI-Gruppen, zusätzliche Vorschaltgeräte mit Einzelkommandos. Damit ist er ideal für die DALI-Steuerung eines einzelnen Raumes, ohne DALI in der Maximalkonfiguration installieren zu müssen und ohne Spannungsverschleppungen. Weiterhin verfügt das LCN-SHD über T-, I- und P-Anschlüsse zum Anschluss von LCN-Sensoren und -Aktoren. Das interne Betriebsprogramm kann mittels der LCN-Systemsoftware LCN-PRO frei parametriert werden. Üblich ist die Montage auf der Hutschiene in Verteilerschränken.   Anwendungsgebiete Der LCN-SHD kann DALI-Geräte parametrieren, indem sie einzeln an das Steuergerät angeschlossen werden. Im einfachsten Fall mit nur einem DALI-Lichtkreis steuert das LCN-SHD sogar alle Leuchten in der Grundkonfiguration ohne Parametrierung.   DALI-Funktionen   Bis zu 40 DALI-EVGs mit LCN-NDH in vier DALI-Gruppen Umfangreiche Dimm- und Rampenfunktionen 100 speicherbare Lichtszenen pro DALI-Ausgang, somit mehr als die üblichen 16 DALI-Szenen Detaillierte Statusmeldungen für alle vier DALI-Gruppen   Technische Daten   Betriebsart 0-10 Volt: Laststrom maximal 40 mA pro Ausgang Maximal 60 EVGs pro Ausgang Quellstrom: max. 0,5 mA/Ausgang (aktiver Betrieb: LCN-SHD liefert Strom) Betriebsart DALI DT0, DT6, DT8: Tunable White Maximal 40 Betriebsgeräte mit LCN-NDH Maximal 24 Betriebsgeräte im LCN-Modus (Low-Pegel) Maximal 9 Betriebsgeräte im Standard-Modus (High-Pegel)   Hardwareausstattung   230 Volt-Netzteil, 50/60 Hz, optional 110 Volt Zwei analoge 0-10 Volt-Ausgänge. Nutzbar für 1 x DALI und 1 x 0-10 V oder 2 x 0-10 V T-Anschluss für den Anschluss von bis zu acht Tasten über Tastenumsetzer LCN-T8, LCN-TEx oder zum Anschluss von LCN-GT12, LCN-GT8, LCN-GT6 und weitere. I-Anschluss für den Betrieb von LCN-RR, IR-Fernsteuerempfänger, LCN-TS Temperatursensor, LCN-PMI Bewegungsmelder, LCN-GRT/-GBL/-GUS Innenraumsensoren, LCN-ULT Universal-Transponder-Leser, LCN-GTxD Glas-Infomodul, LCN-BT4H/R, LCN-BU4L,  Binär- und Tastensensor und weitere. P-Anschluss als digitaler Ein-/Ausgang für Erweiterungen wie Relais LCN-R4M2H, LCN-R6H, LCN-R2H, LCN-BS4 Stromsensoren und weitere.   Funktionsbeschreibung Betriebsprogramme   Vier simulierte Ausgänge: drei Zeitgeber 10 Millisekunden bis 40 Minuten ermöglichen Kurzzeittimer, Treppenhauslicht und weitere Funktionen. Jeder der vier simulierten Ausgänge bietet 100 Lichtszenenspeicher, diese speichern jeweils Helligkeit und Rampe. Anschluss für acht Tasten mit Tastenumsetzer LCN-BT4H, LCN-BU4L, die Kurz, Lang, Los unterscheiden: jeweils drei Befehle an je zwei Adressen  (Module oder Gruppen). Insgesamt 32 Tasten in vier Tabellen ergeben 192 Befehle an 64 Ziele. LCN-Tableaufunktionen mit vier Zuständen: An, Aus, Blinken, Flackern. Vier Summenverarbeitungen mit je 12 Eingängen für logische Verknüpfungen und hierarchische Störmeldeverarbeitung gemäß DIN. Dekodierung des IR-Fernsteuerempfängers. Auswertung direkt oder über die LCN-GVS. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung, mit Transponder kombinierbar, Personenerkennung.   Weitere Funktionen:   12 Variablen für die Erfassung von Messwerten Analogwertverarbeitung über Schwellwerten oder Regler. Zwei frei parametrierbare Stetigregler. Messwerte und Stellgrößen können beliebig im Bus verteilt sein. Transponder-Datenverarbeitung für bis zu 16 Transponder, unbegrenzt bei Betrieb der Visualisierung LCN-GVS. Codeschloss-Funktionen mit GT6, GT8 und GT12 Steuerung mit Abhängigkeiten und Verknüpfungen, Sperren und Freigeben einzelner Tasten, hierarchische Berechtigungen. Vier Zeitgeber (1 Sekunde bis 45 Tage), zwei Zeitgeber, periodischer Zeitgeber. Funktionsquittung: die Ausführung wird eindeutig bestätigt Automatische Erzeugung echter Statusmeldungen für die Visualisierung. Vierstufiges Quittungs- und Meldewesen. Überbrückung von Netzausfällen bis 20 Sekunden mit Netzausfallerkennung.

Relais-Modul mit sechs Ausgängen für die Hutschiene   Der LCN-SR6G ist ein Sechsfach-Relaisbaustein des LCN-Bussystems, der kein separates LCN-Busmodul benötigt. Mit seinen Relais lassen sich beliebige Verbraucher schalten. Der LCN-SR6 lässt sich bei Bedarf mit einem LCN-R2H auf acht Relais erweitern.   Dank eines Tasters auf der Oberseite können die Relais von Hand geschaltet werden. Dazu braucht das Modul nicht parametriert zu sein. So kann die Verdrahtung auf der Baustelle geprüft werden, bevor die LCN Anlage eingerichtet wird.   Im Gegensatz zum LCN-SR6 haben die Relais des LCN-SR6G Goldkontakte, welche für Spannungen unter 20 V und Ströme unter 100mA geeignet sind.   Anwendungsgebiete    Steuerungen von beliebigen Motoren und Antrieben Steuerungen von Jalousie- und Rollomotoren für Beschattung und Lüftung Steuerung von beliebigen AC1-Lasten     Funktionsbeschreibung   Betriebsprogramme   Die sechs Relais werden individuell per Kommando über den LCN-Bus geschaltet. Sie lassen sich auch zum Ansteuern von Rollladenantrieben verwenden, dazu kann der LCN-SR6 mit der LCN-PRO in den Rollladenmodus umgestellt werden. Die Relais unterstützen alle üblichen LCN-Funktionen, wie Ein-/Aus-/Umschalten, Timer, Statuskommandos etc. Zu Testzwecken ist es möglich die Relais unabhängig vom LCN-Bus über eine Taste auf der Oberseite des Moduls von Hand zu schalten. Anschluss von konventinellen Tastern, die Kurz, Lang, Los unterscheiden: jeweils 3 Befehle an je 2 Adressen (Module oder Gruppen). Insgesamt ergeben sich 32 Tasten in vier Tabellen. Weitere intern verwaltete Tasten ergeben insgesamt 480 Befehle an 160 verschiedene Zieladressen.   LCN-Tableaufunktionen mit vier Zuständen: An, Aus, Blinken, Flackern. Vier Summenverarbeitungen mit je 12 Eingängen, hierarchische Störmeldeverarbeitung gemäß DIN. IR-Fernsteuerempfang: Auswertung direkt oder über die LCN-GVS. Tastenebenen, Codes, Senderunterscheidung, mit Transponder kombinierbar, Personenerkennung.   Weitere Funktionen    12 Variablen für die Erfassung von Messwerten Analogwertverarbeitung über Schwellwerten oder Regler. Zwei frei parametrierbare Stetigregler. Messwerte und Stellgrößen können beliebig im Bus verteilt sein. Transponder-Datenverarbeitung für bis zu 16 Transponder, unbegrenzt bei Betrieb der Visualisierung LCN-GVS. Steuerung mit Abhängigkeiten und Verknüpfungen, Sperren und Freigeben einzelner Tasten, hierarchische Berechtigungen. Vier Zeitgeber (1 Sekunde bis 45 Tage), zwei Zeitgeber, periodischer Zeitgeber. Funktionsquittung: die Ausführung wird eindeutig bestätigt Automatische Erzeugung echter Statusmeldungen für die Visualisierung. Vierstufiges Quittungs- und Meldewesen. Überbrückung von Netzausfällen bis 20 Sekunden mit Netzausfallerkennung. Betriebsstundenzähler für alle Stromkreise   Hardwareausstattung   85 bis 265 V, 50/60 Hz Sechs Lastrelais mit potenzialfreien Umschaltkontakten als Öffner und Schließer bei 230 V~/16A, AC1 Maximaler Einschaltstrom 70 A Steckbare Relais I-Anschluss für den Betrieb von LCN-RR, IR-Fernsteuerempfänger, LCN-TS Temperatursensor, LCN-PMI Bewegungsmelder, LCN-GRT/-GUS Innenraumsensoren, LCN-ULT Universal-Transponder-Leser, LCN-GTxD Glas-Infomodul, LCN-BT4H, LCN-BU4L, Binär- und Tastensensor und weitere. P-Anschluss als digitaler Ein-/Ausgang für Erweiterungen wie Relais, LCN-R2H, LCN-BS4 Stromsensoren und weitere.    Technische Daten   Anschluss    Spannungsversorgung: 85 bis 265 V~, 50/60 Hz Leistungsaufnahme: max. 2 W Klemmen Versorgung: massiv max. 2,5 mm², Litze mit Aderendhülse max 1,5 mm², durchschleifbarer Strom max. 16 A Klemmen Relais: massiv oder Litze, max. 2,5 mm², durchschleifbarer Strom max. 16 A Anschluss Sensorseite: I- und P-Anschluss   Relais   Nennstrom: 16 A/AC1 (ohmsche Last) Nachbarkontakte max. 12 A, Summe aller sechs Relais: max.100 A Max. Einschaltstrom: 70 A Kontaktstrom: 100 mA bis 16 A, AC1 Kontaktspannung: >20 V Kontaktmaterial: AgSnO2   Allgemeine Daten   Betriebstemperatur: -10 bis 40 °C Luftfeuchtigkeit: max. 80% rel., nicht betauend Umgebungsbedingungen: Verwendung in ortsfester Installation nach VDE 632, VDE 637 Schutzart: IP20
