Eingänge - Reiheneinbau
4-fach Tasten-/Binärsensor für die Hutschiene Zum Anschluss an den I-Anschluss eines LCN-Moduls. Der LCN-BT4H ist wahlweise als 4-fach Binärsensor oder als Tastenumsetzer für Netzspannung (230V AC) einsetzbar für alle LCN-Module ab Version 140719 (Juli 2010). Die 4 Eingänge des LCN-BT4H werten Signale beliebiger Phasenlage gegen N aus. Die Eingänge sind galvanisch vom I-Anschluss getrennt. In der Funktion als Tastenumsetzer werden die Kommandos Kurz, Lang & Los in der A-Tabelle ausgelöst, als Binärsensor die Kommandos Lang & Los in der B-Tabelle. Mittels DIP-Schalter kann der LCN-BT4H umgeschaltet werden, so dass er als Tastenumsetzer oder als Binärsensor arbeitet. Technische Daten Abmessungen: 38mm x 92mm x 66mm (B x L x H) 35mm Hutschienenmontage 2TE Schutzart IP20
4-fach Tasten-/Binär-/Alarmsensor & S0-Schnittstelle 4x 6-24V Zum Anschluss an den I-Anschluss eines LCN-Moduls. Der LCN-BU4L ist wahlweise ein 4-fach Tastenumsetzer oder Binärsensor für potentialfreie Kontakte mit Kleinspannung (max. 24V AC/DC) für alle LCN-Module ab Version 140719 (Juli 2010). Die 4 Eingänge des LCN-BU4L werten Signale gegen Masse (blaue Eingangsklemme) aus. Die Eingänge sind galvanisch vom I-Anschluss getrennt. Mittels DIP-Schalter kann der LCN-BU4L umgeschaltet werden, so dass er als Tastenumsetzer oder als Binärsensor arbeitet. Technische Daten Abmessungen: 38mm x 92mm x 66mm (B x L x H) 35mm Hutschienenmontage 2TE Schutzart IP20

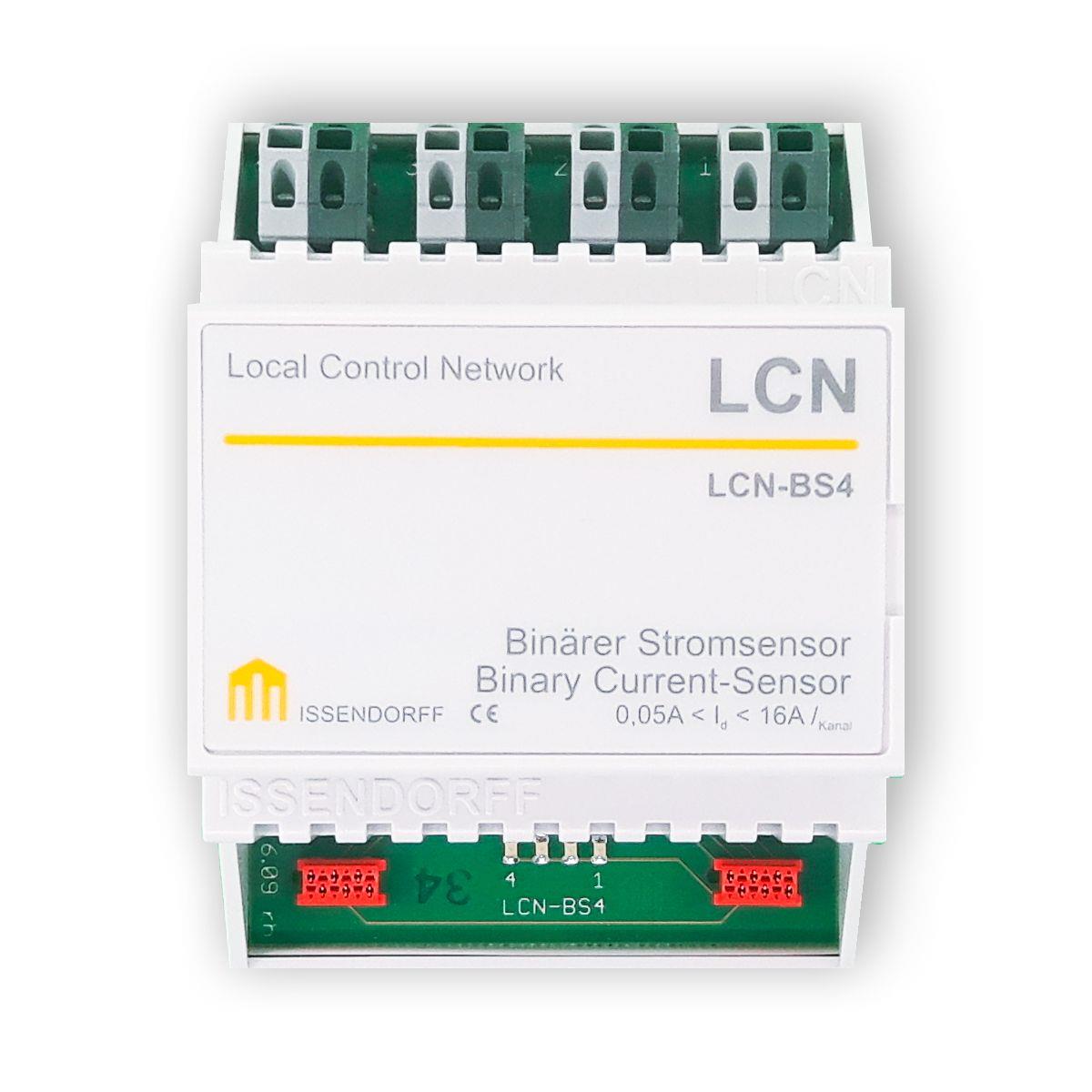

Stromsensor 4-fach binär Zum Anschluss an den P-Anschluss eines LCN-Moduls. Der P-Anschluss ist für den Anschluss weiterer Peripherie durchgeschliffen. In Verbindung mit dem LCN-R8H können 4 Motoren prozentgenau positioniert und die Laufweite begrenzt werden. Der LCN-BS4 ist nur für Wechselspannungen geeignet. Verbraucher ab 25W werden sicher erkannt. Alle Eingänge sind potentialfrei und bis 4kV Hochspannung gegeneinander isoliert. Maximaler Betriebsstrom: 16A Technische Daten Abmessungen: 68mm x 92mm x 66mm (B x L x H) 35mm Hutschienenmontage 4 TE Schutzart IP20

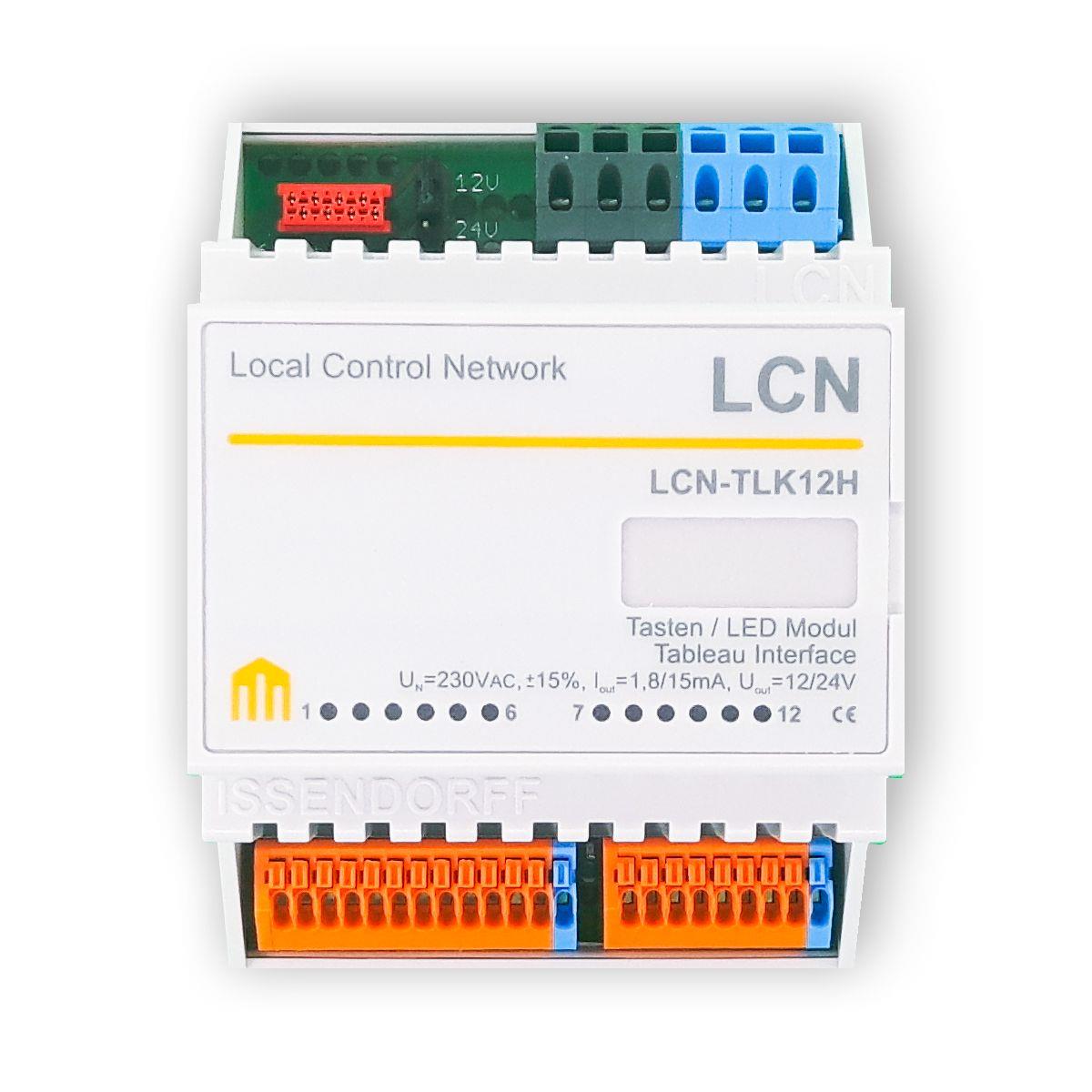

Tasterumsetzer mit 8 Tasteneingängen und 12 LED-Ausgängen für die Hutschiene gem. Kathode (-) Zum Anschluss an den T-Anschluss des LCN-Moduls. Der LCN-TLK12H ist zur Anbindung konventioneller Tableaus mit Tastern und Anzeige-LEDs konzipiert. Es können Leuchtdioden beliebiger Farbe ohne oder mit integrierten Vorwiderständen (max. 1,2KOhm, 24V), auch in beliebigen Kombinationen, angesteuert werden. Die Ausgänge sind als Stromquellen ausgeführt, das heißt jeder Ausgang passt seine Ausgangsspannung entsprechend der angeschlossenen LED automatisch an. Es ist möglich mehrere LEDs in Reihe an einem Ausgang zu betreiben (Summe aller Durchlassspannungen < 24V!) Alle Ausgänge sind Kurzschlußfest. Erfasst 8 Impulseingänge, unterscheidet je Eingang 3 Modi kurz, lang, los. Steuert 12 beliebige LEDs mit und ohne Vorwiderstand. Technische Daten Abmessungen: 68mm x 92mm x 66mm (B x L x H) Schutzart IP20

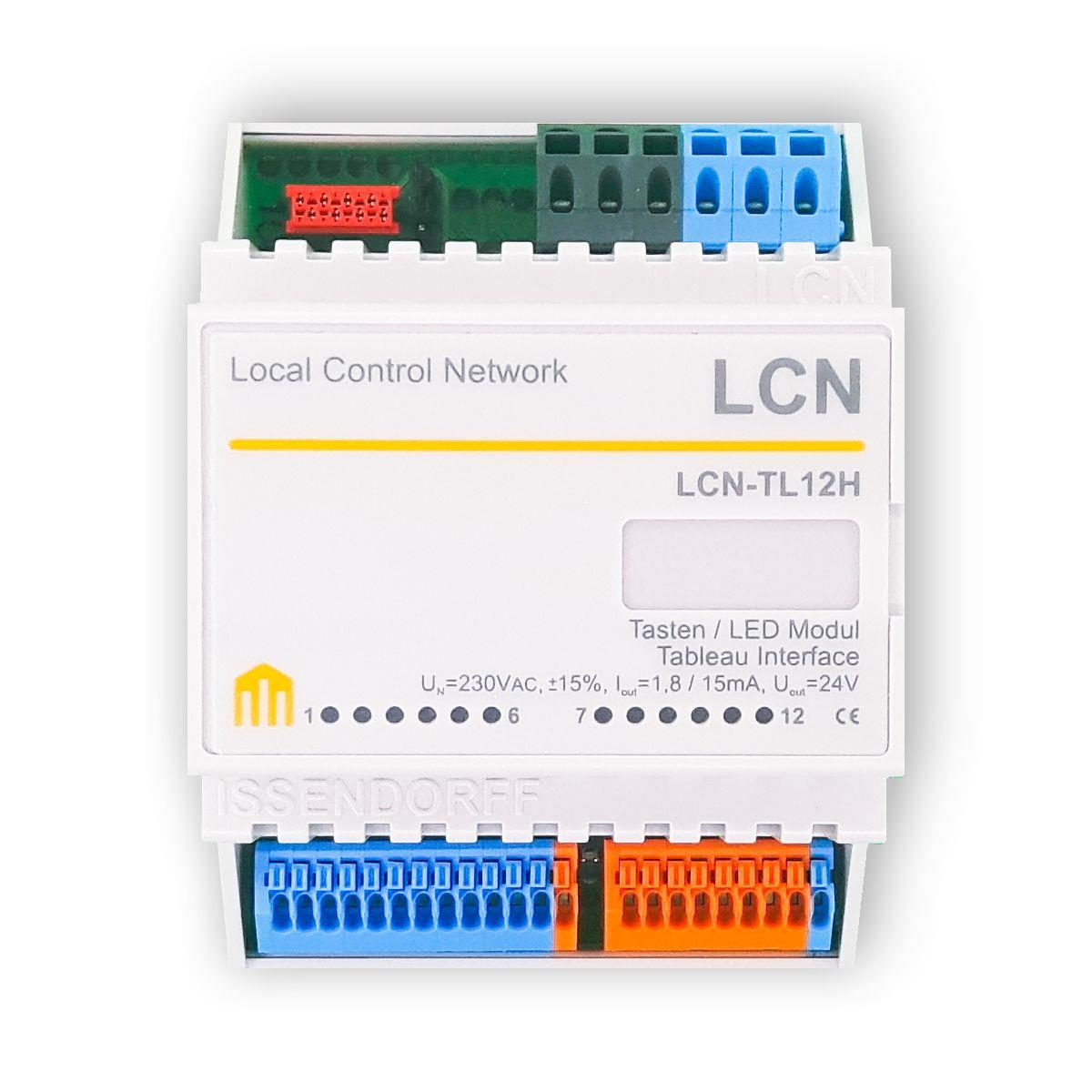

Tasterumsetzer mit 8 Tasteneingängen und 12 LED-Ausgängen für die Hutschiene Zum Anschluss an den T-Anschluss des LCN-Moduls. Der LCN-TL12H ist zur Anbindung konventioneller Tableaus mit Tastern und Anzeige-LEDs konzipiert. Es können Leuchtdioden beliebiger Farbe ohne oder mit integrierten Vorwiderständen (max. 1,2KOhm, 24V), auch in beliebigen Kombinationen, angesteuert werden. Die Ausgänge sind als Stromquellen ausgeführt, das heißt jeder Ausgang passt seine Ausgangsspannung entsprechend der angeschlossenen LED automatisch an. Es ist möglich mehrere LEDs in Reihe an einem Ausgang zu betreiben (Summe aller Durchlassspannungen < 24V!) Alle Ausgänge sind kurzschlußfest. Erfasst 8 Impulseingänge, unterscheidet je Eingang 3 Modi kurz, lang, los. Steuert 12 beliebige LED mit und ohne Vorwiderstand. Technische Daten Abmessungen: 68mm x 92mm x 66mm (B x L x H) Schutzart IP20
