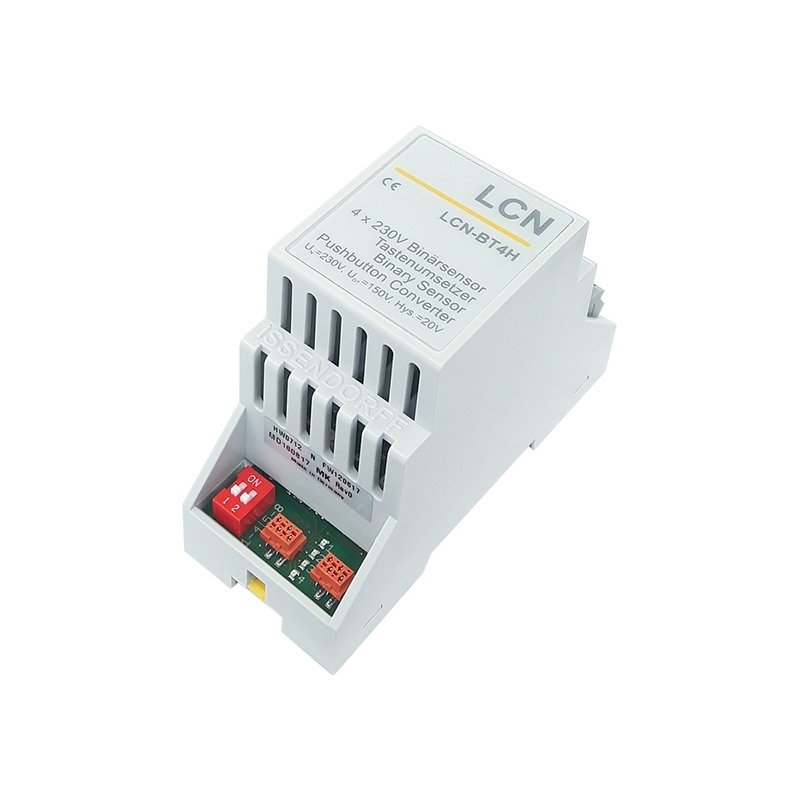

LCN-BT4H Issendorff KG

Relay module with six outputs for DIN rail The LCN-SR6G is a six-channel relay module of the LCN bus system that does not require a separate LCN bus module. Its relays can switch any consumers. The LCN-SR6G can be expanded to eight relays if needed with an LCN-R2H. Thanks to a button on the top, the relays can be switched manually. The module does not need to be parameterized for this. This allows the wiring to be checked on site before the LCN system is set up. Unlike the LCN-SR6, the relays of the LCN-SR6G have gold contacts, which are suitable for voltages below 20 V and currents below 100 mA. Application areas Control of any motors and drives Control of blinds and roller motors for shading and ventilation Control of any AC1 loads Function description Operating programs The six relays are switched individually via command over the LCN bus. They can also be used to control roller shutter drives; for this, the LCN-SR6G can be switched to roller shutter mode with the LCN-PRO. The relays support all common LCN functions, such as on/off/switching, timers, status commands, etc. For testing purposes, it is possible to switch the relays manually via a button on the top of the module, independently of the LCN bus. Connection of conventional buttons that distinguish short, long, and release: each 3 commands at 2 addresses (modules or groups). In total, there are 32 buttons in four tables. Additional internally managed buttons result in a total of 480 commands to 160 different target addresses. Additional functions 12 variables for capturing measurement values Analog value processing over thresholds or controllers. Two freely parameterizable continuous controllers. Measurement values and control variables can be distributed arbitrarily in the bus. Transponder data processing for up to 16 transponders, unlimited when operating the visualization LCN-GVS. Control with dependencies and links, locking and releasing individual buttons, hierarchical permissions. Four timers (1 second to 45 days), two timers, periodic timer. Function acknowledgment: execution is clearly confirmed Automatic generation of real status messages for visualization. Four-stage acknowledgment and reporting system. Bypass of power failures up to 20 seconds with power failure detection. Operating hour counters for all circuits Hardware equipment 85 to 265 V, 50/60 Hz Six load relays with potential-free switching contacts as opener and closer at 230 V~/16A, AC1 Maximum inrush current 70 A Plug-in relays I-connection for the operation of LCN-RR, IR remote control receiver, LCN-TS temperature sensor, LCN-PMI motion detector, LCN-GRT/-GBL/-GUS indoor sensors, LCN-ULT universal transponder reader, LCN-GTxD glass info module, LCN-BT4H, LCN-BU4L, binary and button sensor and others. P-connection as digital input/output for expansions such as relays, LCN-R2H, LCN-BS4 current sensors and others.

Adapter zur Verlängerung und Vervielfältigung des I-Anschluss für die Hutschiene Der LCN-IVH ist eine erweiterte Version des LCN-IV Adapters, der speziell für die Hutschienenmontage konzipiert wurde. Er ermöglicht die Verdopplung des I-Anschlusses und kann ebenfalls mit bis zu zwei LCN-IVH-Adaptern kombiniert werden, um die Reichweite des I-Anschlusses mit IY(ST)Y 2x2x0,8mm bis zu 50m zu verlängern. Der LCN-IVH fungiert zusätzlich als Impulssensor, der ein 5V Signal über potentialfreie Kontakte auswertet. Anwendungsgebiete Dieser Adapter ist besonders nützlich in Installationen, wo mehrere Sensoren an einem Busmodul betrieben werden müssen. Er ermöglicht eine flexible und dezentrale Installation von Sensoren wie Fernbedienungsempfängern, Temperatursensoren und Binärsensoren. Technische Daten Frequenz: maximal 500 Hz Abmessungen: 17mm x 92mm x 66mm (B x L x H) Hutschienenmontage: 35mm, 1TE Schutzart: IP20

Dali- und Raumcontroller /Sensor-Modul für die Hutschiene 2 TE Das LCN-SHD Modul ist ein vielseitiger DALI- und Raumcontroller, der in nur zwei TE Breite bis zu 40 DALI-Vorschaltgeräte steuern kann. Es ermöglicht die Gruppierung von DALI-Geräten in vier DALI-Gruppen und bietet zusätzliche Einzelkommandos für weitere Vorschaltgeräte. Dieses Modul ist besonders geeignet für die DALI-Steuerung in einzelnen Räumen, ohne dass eine vollständige DALI-Konfiguration erforderlich ist. Anwendungsbeispiele Steuerung von DALI-beleuchteten Räumen in Büros oder Wohnbereichen Integration von LCN-Sensoren zur automatischen Anpassung der Beleuchtung Erstellung von Lichtszenen für unterschiedliche Nutzungsszenarien Flexible Anpassung der Lichtverhältnisse durch umfangreiche Dimm- und Rampenfunktionen Technische Daten Betriebsart 0-10 Volt: Laststrom maximal 40 mA pro Ausgang Maximal 60 EVGs pro Ausgang Quellstrom: max. 0,5 mA/Ausgang Betriebsart DALI DT0, DT6, DT8: Tunable White Maximal 40 Betriebsgeräte mit LCN-NDH Maximal 24 Betriebsgeräte im LCN-Modus (Low-Pegel) Maximal 9 Betriebsgeräte im Standard-Modus (High-Pegel)

Relais-Modul mit sechs Ausgängen für die Hutschiene Der LCN-SR6 ist ein Sechsfach-Relaisbaustein des LCN-Bussystems, der kein separates LCN-Busmodul benötigt. Mit seinen Relais lassen sich beliebige Verbraucher schalten. Der LCN-SR6 lässt sich bei Bedarf mit einem LCN-R2H auf acht Relais erweitern. Dank eines Tasters auf der Oberseite können die Relais von Hand geschaltet werden. Dazu braucht das Modul nicht parametriert zu sein. So kann die Verdrahtung auf der Baustelle geprüft werden, bevor die LCN-Anlage eingerichtet wird. Anwendungsgebiete Steuerungen von beliebigen Motoren und Antrieben Steuerungen von Jalousie- und Rollomotoren für Beschattung und Lüftung Steuerung von beliebigen AC1 Lasten Hardwareausstattung 85 bis 265 V, 50/60 Hz Sechs Lastrelais mit potenzialfreien Umschaltkontakten als Öffner und Schließer bei 230 V~/16A, AC1 Maximaler Einschaltstrom 70 A Steckbare Relais I-Anschluss für den Betrieb von LCN-RR, IR-Fernsteuerempfänger, LCN-TS Temperatursensor, LCN-PMI Bewegungsmelder, LCN-GRT/-GBL/-GUS Innenraumsensoren, LCN-ULT Universal-Transponder-Leser, LCN-GTxD Glas-Infomodul, LCN-BT4H, LCN-BU4L, Binär- und Tastensensor und weitere. P-Anschluss als digitaler Ein-/Ausgang für Erweiterungen wie Relais, LCN-R2H, LCN-BS4 Stromsensoren und weitere. Funktionsbeschreibung Betriebsprogramme Die sechs Relais werden individuell per Kommando über den LCN-Bus geschaltet. Sie lassen sich auch zum Ansteuern von Rollladenantrieben verwenden, dazu kann der LCN-SR6 mit der LCN-PRO in den Rollladenmodus umgestellt werden. Die Relais unterstützen alle üblichen LCN-Funktionen, wie Ein-/Aus-/Umschalten, Timer, Statuskommandos etc. Zu Testzwecken ist es möglich die Relais unabhängig vom LCN-Bus über eine Taste auf der Oberseite des Moduls von Hand zu schalten. Anschluss von konventionellen Tastern, die Kurz, Lang, Los unterscheiden: jeweils 3 Befehle an je 2 Adressen (Module oder Gruppen). Insgesamt ergeben sich 32 Tasten in vier Tabellen. Weitere intern verwaltete Tasten ergeben insgesamt 480 Befehle an 160 verschiedene Zieladressen. Weitere Funktionen 12 Variablen für die Erfassung von Messwerten Analogwertverarbeitung über Schwellwerten oder Regler. Zwei frei parametrierbare Stetigregler. Messwerte und Stellgrößen können beliebig im Bus verteilt sein. Transponder-Datenverarbeitung für bis zu 16 Transponder, unbegrenzt bei Betrieb der Visualisierung LCN-GVS. Steuerung mit Abhängigkeiten und Verknüpfungen, Sperren und Freigeben einzelner Tasten, hierarchische Berechtigungen. Vier Zeitgeber (1 Sekunde bis 45 Tage), zwei Zeitgeber, periodischer Zeitgeber. Funktionsquittung: die Ausführung wird eindeutig bestätigt Automatische Erzeugung echter Statusmeldungen für die Visualisierung. Vierstufiges Quittungs- und Meldewesen. Überbrückung von Netzausfällen bis 20 Sekunden mit Netzausfallerkennung. Betriebsstundenzähler für alle Stromkreise

Sensor-/Aktormodul für Hutschiene (Standard) Das LCN-SH Modul ist ein vielseitiges Sensor-/Aktor-Modul, das für die Montage auf Hutschienen konzipiert wurde. Es bietet zwei elektronische Schaltausgänge mit einer Nennspannung von 230V und einer maximalen Last von 300VA. Diese Ausgänge sind sowohl dimmbar im Phasenanschnitt als auch als Schalter konfigurierbar, was eine flexible Nutzung ermöglicht. Anwendungsgebiete Ideal für die Steuerung von Beleuchtungssystemen in Wohn- und Geschäftsräumen. Geeignet für die Ansteuerung von Rollläden und Jalousien. Perfekt für die Integration in komplexe Automatisierungssysteme. Das Modul ist mit einem robusten Gehäuse ausgestattet und verfügt über 8 Tasteneingänge, die bis zu 64 Zieladressen mit insgesamt 192 Funktionen steuern können. Ein integrierter Impulsmesseingang ermöglicht die Anbindung von Fernsteuerempfängern und Sensoren. Das eingebaute Betriebsprogramm umfasst Funktionen zum Schalten und Dimmen der Ausgänge, wobei Helligkeit und Änderungsgeschwindigkeit getrennt einstellbar sind. Zudem sind Programme für Glühlampendimmen, Lamellenverstellung und Rollladensteuerung integriert. LCN-Systembusfunktionen Kommunikation mit bis zu 30.000 Modulen, maximal 250 Module pro Busebene. Speicher für bis zu 100 Lichtszenen je Ausgang. Dokumentation und Parametrierung sind im Modulspeicher hinterlegt. Überlastschutz: Die Ausgänge schalten bei zu großen Lasten die Verbraucher ab. Technische Daten Integriertes Netzteil: 230V ±15%, 0,4W, pulsfest bis 4kV. Abmessungen: 38mm x 92mm x 66mm (B x L x H). Montage: Hutschienenmontage (35mm, 4 TE). Schutzart: IP20.

Universal Schalt- und Dimm-Modul für die Hutschiene 2 TE Das LCN-SHU Modul ist ein flexibles Sensor-/Aktor-Modul, das speziell für die Hutschienenmontage konzipiert wurde. Es bietet zwei schalt- und dimmbare elektronische Ausgänge für 230V, die sowohl als Phasenanschnitt- als auch als Nullspannungsschalter betrieben werden können. Darüber hinaus sind zwei weitere Ausgänge in der Software verfügbar, jedoch nicht nach außen geführt. Dieses Modul ist ideal für den Einsatz in trockenen Räumen und ermöglicht eine einfache Integration in bestehende Systeme. Anwendungsbeispiele Steuerung von Beleuchtungssystemen in Wohn- und Geschäftsräumen Integration von Sensoren zur automatischen Anpassung der Lichtverhältnisse Verwendung als Dimmer für LED- und Halogenlampen Erstellung von Zeitplänen für die Lichtsteuerung Technische Daten Versorgungsspannung: 230VAC ±15% 50Hz/60Hz (110VAC optional) Leistungsaufnahme: 0,4W Schaltleistung: je 300VA (cosj=1) Abmessungen (BxTxH): 38mm (2TE) x 92 mm x 66,5 mm Montage: auf Tragschiene 35mm (DIN50022) Schutzart: IP20, max. 80% Luftfeuchtigkeit, nicht betauend

Sensormodul für Hutschiene (Standard) Das LCN-SHS Modul von Issendorff KG ist ein hochmodernes Sensormodul, das speziell für die Montage auf Hutschienen konzipiert wurde. Mit seinen 8 Tasteneingängen ermöglicht es die individuelle Steuerung von bis zu 64 Zieladressen und bietet dabei 192 verschiedene Funktionen. Dieses Modul ist ideal für die Integration in moderne Gebäudeautomationssysteme und ermöglicht eine flexible Anpassung an die spezifischen Anforderungen der Nutzer. Anwendungsbeispiele Steuerung von Beleuchtungssystemen in Wohn- und Geschäftsräumen Integration von Sensoren zur Überwachung von Temperatur, Licht und Bewegung Fernsteuerung von Geräten über Impulsmesseingänge Automatisierung von Abläufen durch Programmierung von Zeitgebern und Statusmeldungen Technische Daten Integriertes Netzteil: 230V ±15%, 0.4W, pulsfest bis 4kV Abmessungen: 38mm x 92mm x 66mm (B x L x H) Hutschienenmontage: 35mm, 2 TE Schutzart: IP20
