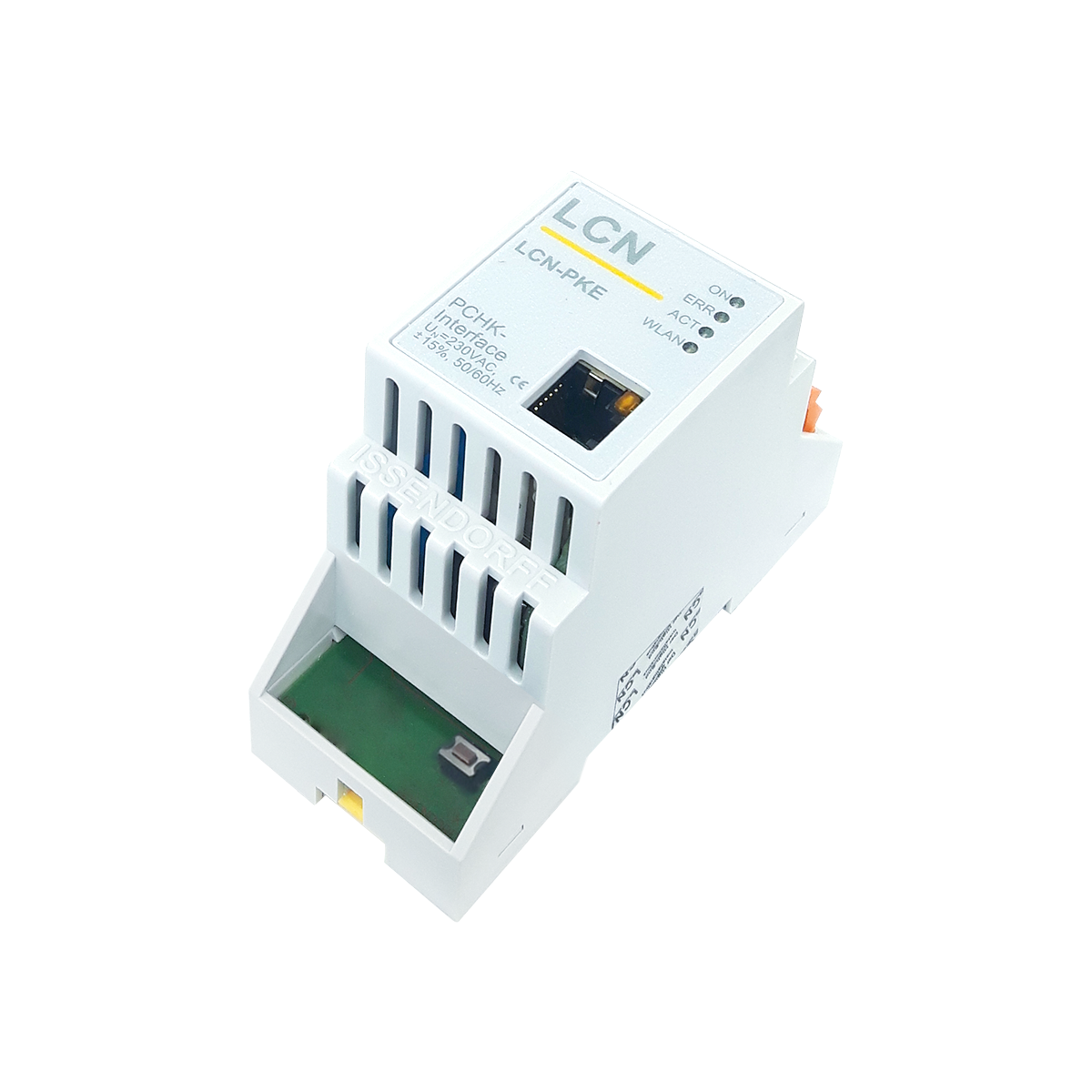

LCN-PKE Issendorff KG

DOMIQ - Base D-BL-2A (32MB) Die DOMIQ Base ist das Herzstück des Systems, und DOMIQ Base 2.0 ist die nächste Generation des Managementmoduls. In einem kompakten Gehäuse stecken zahlreiche nützliche Funktionen, die Ihr Gebäude intelligent, benutzerfreundlich und einfach konfigurierbar machen.   Hauptmerkmale Erweiterte Automatisierung und Regeln – Erstellen Sie einfache und komplexe Szenen, Zeitpläne und bedingte Ereignisse, die unmittelbar auf Gebäudebedingungen reagieren.   Neue, schnelle Konfigurationsoberfläche – Integrierte Editoren ermöglichen die Gestaltung eigener Bedienfelder, Menüs für mobile Apps und interaktiver Visualisierungen. Unbegrenzte Ereignislogik – Definieren Sie beliebig viele Bedingungen, Abhängigkeiten und Systemreaktionen ohne die Einschränkungen vorheriger Generationen. Integrierte astronomische Echtzeituhr – Passen Sie den Gebäudebetrieb automatisch an Sonnenaufgänge, Sonnenuntergänge und saisonale Veränderungen an. Native Integration mit dem LCN-System – Volle bidirektionale Kommunikation und Echtzeit-Ereignisverarbeitung. Lua-Skripteditor – Erstellen Sie eigene Logikalgorithmen, personalisierte Funktionen und Integrationen. TLS-Protokollunterstützung – Verschlüsselte Kommunikation für Systeme, die eine sichere Authentifizierung erfordern. Volle Kompatibilität mit DOMIQ-Modulen – Light, Expander, Serial-2SI, Serial-4DX, Serial-4MB und zukünftigen Modulen. Erhöhter Speicher und höhere Rechenleistung – Stabiler Betrieb auch bei komplexen Projekten, Grafiken und einer Vielzahl von Abhängigkeiten.   Mit diesem Modul steuert Ihr Zuhause intelligent und selbstständig – es reagiert auf Bewegung, Licht, Wetter, Tageszeit und Ihre Gewohnheiten. Sie automatisieren Abläufe, die bisher ständige Aufmerksamkeit erforderten – von der Beleuchtung über die Heizung bis hin zu Sicherheitssystemen. Sie erstellen intuitive Benutzeroberflächen für sich, Ihre Familie oder Ihre Kunden – übersichtlich, komfortabel und nach Ihren eigenen Vorstellungen. Sie genießen maximale Flexibilität – das System passt sich Ihnen an, nicht umgekehrt. Sie nutzen die natürlichen Lichtzyklen optimal – ganz ohne manuelle Anpassungen im Laufe des Jahres.   Technische Daten des DOMIQ Base 2.0 Moduls Modellname: D-BL-2A CPU: 400 MHz Flash-Speicher: 64 MB RAM: 32 MB Weitere Merkmale: USB-C-Anschluss für Protokollübertragung und Diagnose, microSD-Kartenunterstützung

LCN-PKU2 Der LCN-PKU2 ist ein aktiver Koppler von USB-C auf den LCN-Bus. Er verbindet mit hoher Geschwindigkeit die LCN-PRO+, die LCN-GVS oder Fremdsysteme mit dem lokalen Bus.Dank des eingebauten Prozessors können auch (nicht echtzeitfähige) Programme unter Windows oder Linux störungsfrei auf den Bus zugreifen. Bei Festeinbau speichert der LCN-PKU2 Gruppennamen. Damit ist die gesamte Dokumentation des Baus rücklesbar.Zusätzlich zeichnet der LCN-PKU2 auch ohne PC den gesamten Busverkehr auf (konfigurierbar). Anwendungsgebiete: Der LCN-PKU2 dient in LCN-Anlagen als Systemzugang für Laptops und PCs. Über diesen Zugang wird die Parametrierung des LCN-Systems vom Installateur vorgenommen. Als Anbindung der Visualisierung auf dem PC. Mittels der Systemsoftware LCN-GVS erfolgt der direkte und bidirektionale Datenaustausch zwischen LCN- Systemzuständen und Änderungen wie auch direkten Steuerkommandos vom Visualisierungs- PC.

Issendorff LCN-EPKU2 Koppelmodul mit USB Schnittstelle zum Einbau (OEM) Der LCN-EPKU2 PC-Koppler ist ein aktives Koppelmodul des LCN-Bussystems. Er ist mit einer USB-C Schnittstelle ausgestattet und verfügt über einen Anschluss an den LCN-Bus. Der LCN-EPKU2 besitzt einen eigenen Prozessor und optimiert den Buszugriff auch für solche Programme/Betriebssysteme, die nicht echtzeitfähig sind. Die LCN-PRO+ und die LCN-GVS kommunizieren mit dem Koppler mit 12-facher Geschwindigkeit. Außerdem enthält der LCN-EPKU2 einen umfangreichen Speicher, der Busmitschnitte für über 180 000 Telegramme ermöglicht.   Aktives Koppelmodul des LCN-Bussystems Direkt an die USB-Schnittstelle anschließbar Sieben Diagnose-LEDs zeigen den Status

Koppel- und Visualisierungsmodul zum Anschluss an ein Netzwerk     Der LCN-VISU ist ein kombiniertes Visualisierungs- und Netzwerk-Koppelmodul für den LCN-Bus. Die Kommunikation erfolgt über LAN mit RJ45 oder WLAN. Der Koppler beinhaltet den LCN-PCHK-Dienst. Er ist kompatibel mit allen LCN-Busmodule ab Firmware 0701... (Januar 1997).   Anwendungsgebiete   Typische Anwendungsgebiete des LCN-VISU sind:   Fernwartung mit LCN-PRO Visualisierung mit LCN-GVS Kopplung mit PCK-Protokoll Visualisierung mit OpenHAB   Der LCN-VISU dient in LCN-Anlagen als Netzwerkzugang zum LCN-System. Über diesen Zugang wird die Parametrierung des LCN-Systems vom Installateur vorgenommen oder gewerkeübergreifend zu anderen Systemen gekoppelt.   Ein weiterer Anwendungsfall ist die Anbindung der LCN-Visualisierung auf dem PC. Mittels der Systemsoftware LCN-GVS erfolgt der direkte und bidirektionale Datenaustausch zwischen LCN-Systemzuständen sowie auch direkten Steuerkommandos vom Visualisierungs-PC.   Die neue integrierte OpenHAB-Visualisierung ist schnell eingerichtet, sie wird automatisch anhand der Beschriftungen und Kommentare in der PCN-Pro Programmierung generiert. Eine Anbindung aller für den OpenHAB-Standart existierenden Geräte ist einfach zusätzlich möglich.   Hardwareausstattung   RJ-45 Schnittstelle WLAN-Schnittstelle Anschluss an den LCN-Bus Optische Statusanzeige des Betriebszustandes   Hinweis: Es ist nicht möglich mit zwei LCN-PRO derselben Lizenz auf den LCN-VISU zuzugreifen.   Funktionsbeschreibung   Der LCN-VISU unterstützt zwei gleichzeitige PCHK-Verbindungen zum LCN-Bus, somit können die LCN-GVS und die LCN-PRO gleichzeitig auf den Bus zugreifen. Der PCHK-Monitor unter Windows dient optional zur weiteren Konfiguration und Überwachung des LCN-VISU. Für die dritte Verbindung zum LCN-Bus muss eine LCN-PCHK Lizenz in der Vollversion über den PCHK-Monitor eingegeben werden. Jede weitere Verbindung erfordert eine Upgrade-Lizenz.   Kopplung LCN-PCK Um die Daten von einer Drittanwendung, per LCN-PCK, auf den LCN-Bus zu bekommen, wird diese Software benötigt. Sie puffert eingehende und ausgehende Kommandos und Meldungen, prüft und übersetzt sie. Als Kommunikations-Anschluss wird das TCP/IP-Netzwerk genutzt. Dieses Protokoll arbeitet mit einfachen ASCII-Strings. Ein Beispiel: M000111A1100010 bedeutet Modul 111 in Segment 000, Ausgang 1 auf 100 mit Rampe 10. Auch die Rückmeldungen wie Status oder Messwerte werden ähnlich simpel und logisch zurückgeliefert. Diese Art der Kommunikation ist schnell und einfach in Drittanwendungen zu implementieren.   Uhrzeit/Datum Bei bestehender Internet-Verbindung “setzt” der LCN-VISU die Uhrzeit regelmäßig neu. Somit haben alle LCN-Module die aktuelle Uhrzeit, die auf einem LCN-GT4D/-GT10D angezeigt werden kann. Über die VISU Weboberfläche kann diese Funktion konfiguriert werden.    Technische Daten   Anschluss   Versorgungsspannung: 85V - 265V, 50/60 Hz Leistungsaufnahme: 2 W Klemmen Versorgung: schraublos, massiv max. 2,5 mm² oder Litze mit Aderendhülse max 1,5 mm², durchschleifbarer Strom max. 16 A    Anschluss an das Netzwerk   LAN: RJ45 WLAN: 802.11b/g/n, WPA2 verschlüsselt   Einbau    Betriebstemperatur: -10 bis 40 °C Luftfeuchtigkeit: Max. 80% rel., nicht betauend Umgebungsbedingungen: Verwendung in ortsfester Installation nach VDE 632, VDE 637 Schutzart: IP20   Die LCN-VISU trennt/isoliert den LCN-Bus bis 4kV galvanisch von dem RJ45-Buchse.    Lieferumfang LCN-Visu

Issendorff LCN-VisuMod Netzwerk-Koppelmodul mit Schnittstelle zu ModBus-IP. Neben den Funktionen des LCN-VISU bietet das Koppelmodul LCN-VisuMod eine Schnittstelle zu ModBus. Die LCN-VisuMod ermöglicht so eine einfache Integration von ModBus-Geräten, die das ModBus-Protokoll unterstützen, ins LCN-System. Anwendungsgebiete: - IP-Kopplung mit ModBusgeräten - RTU Kopplung mit ModBusgeräten (Adapter erforderlich) • Kopplung zur LCN-GVS • LAN / WLAN Koppelmodul • Integrierte Visualisierung • (Fern-) Wartung der LCN-PRO   Abmessungen LCN-VISU (B x L x H): 37 x 92 x 66,5 mm 61,5 mm über Hutschiene Platzbedarf: 2 TE Montage: REG auf 35 mm-Hutschiene (DIN 50022) Herstellernummer 30366

Koppelmodul zum Anschluss eines PCs oder Notebook Direkt an die USB-Schnittstelle anschließbar. Der LCN-PKU ist bis 2500V vom Bus galvanisch getrennt. 4 Kontroll-LEDs zeigen den Status des LCN-Netzwerks zum Betrieb mit der Konfigurationsoftware LCN-PRO oder der Visualisierungssoftware LCN-GVS. Technische Daten   Integriertes Netzteil 230V ±15%, 0,4W, pulsfest bis 4kV Abmessungen: 34,5mm x 92mm x 66mm (B x L x H)   35mm Hutschienenmontage 2TE Schutzart IP20
