Issendorff LCN-GUSW

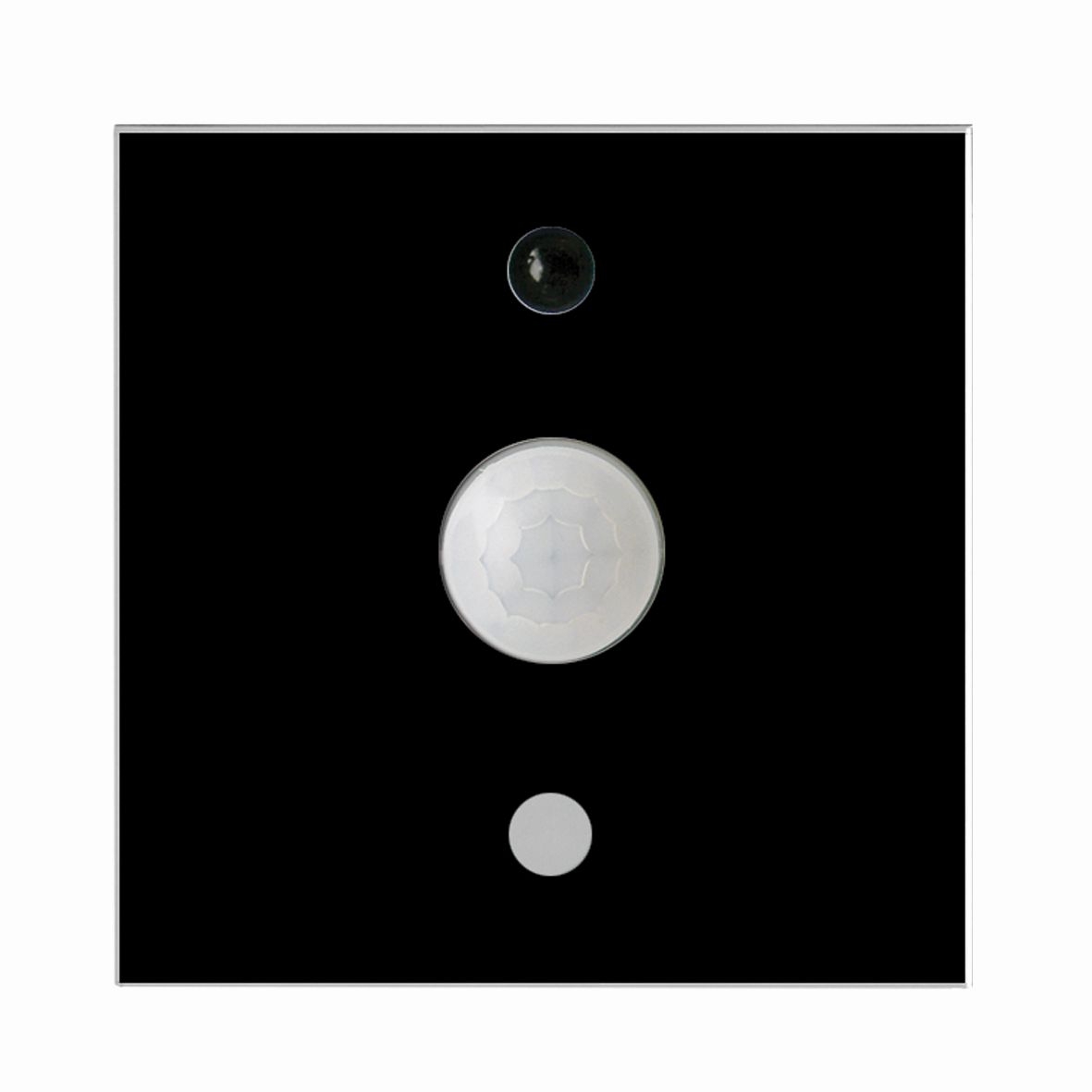

Glas-Präsenzmelder mit Lichtsensor; in SchwarzKombinierter Präsenzmelder (PIR) mit Lichtsensor für den Innenbereich. Beide Sensoren sind einzeln parametrierbar und für verschiedene Anwendungen einsetzbar. Oder auch für eine gemeinsame Anwendung: Beleuchtung nur einschalten bei Personenerkennung und Dunkelheit. Die hochwertige Optik mit der Glasscheibe (aus der GT-Serie) erfüllt auch gehobene Ansprüche.Anschluss: I-Anschluss, per 2x LCN-IV bis zu 50m verlängerbar.Bis zu 4 LCN-GBLs an ein Busmodul anschließbar (mit je einem LCN-IV), für 4 Präsenzmelder und 1 Lichtsensor.Technische DatenPräsenzmelder: Reichweite bis zu 10m (Erfaßt 110 Grad)Lichtsensor: Messbereich 1-100.000 Lux (LCN-Wert: 1-1000)Versorgung: über angeschlossenes BusmodulMontage: Zur Decken- oder Wandmontage (Lampenauslassdose 35mm)Abmessungen: 60mm x 60mm x 30mm (B x H x T)Schutzart Gehäuse: IP20Schutzart Sensor: IP20

Einbau-Feuchte-Sensor für LCN-GBL/-GRTWeitere Infos folgen.

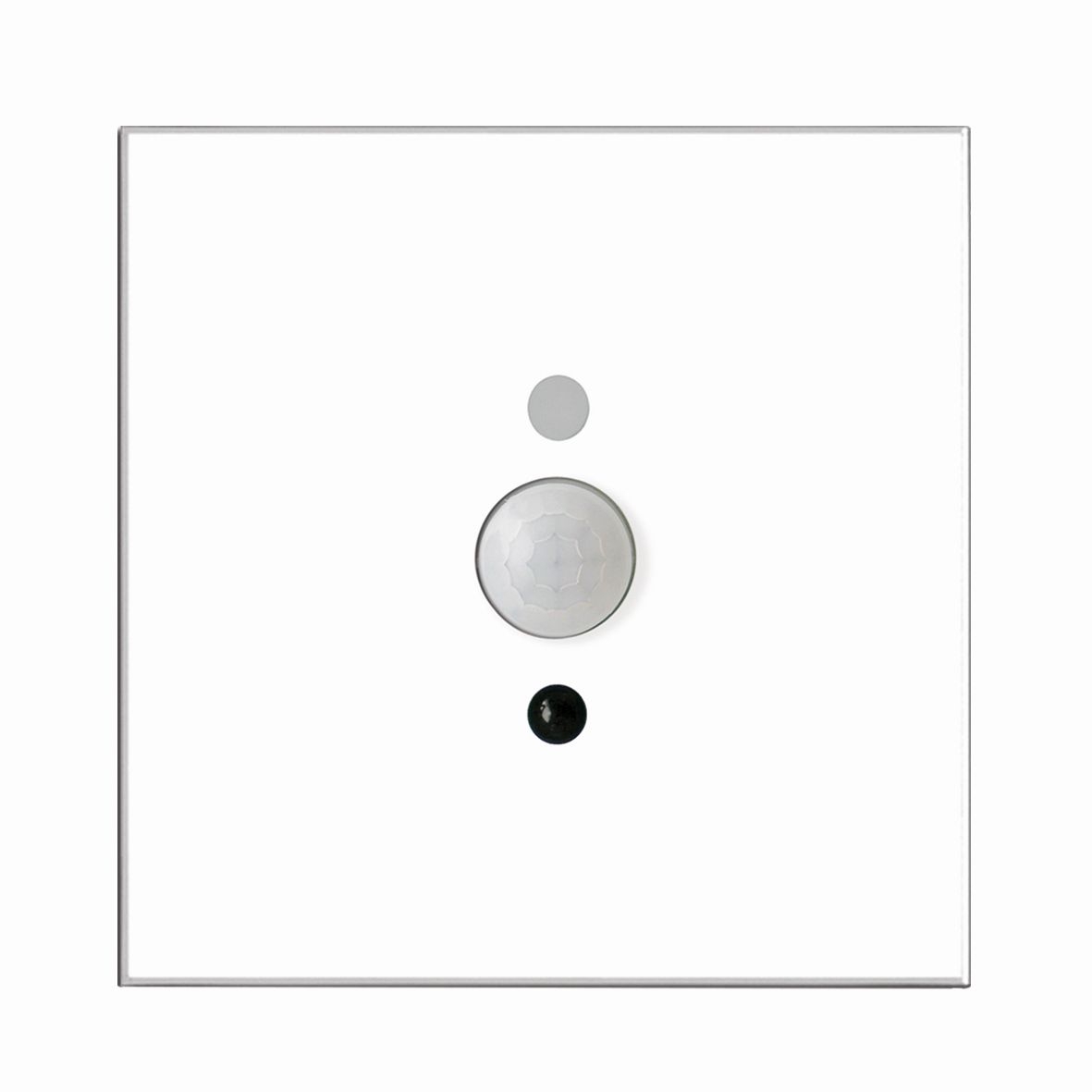

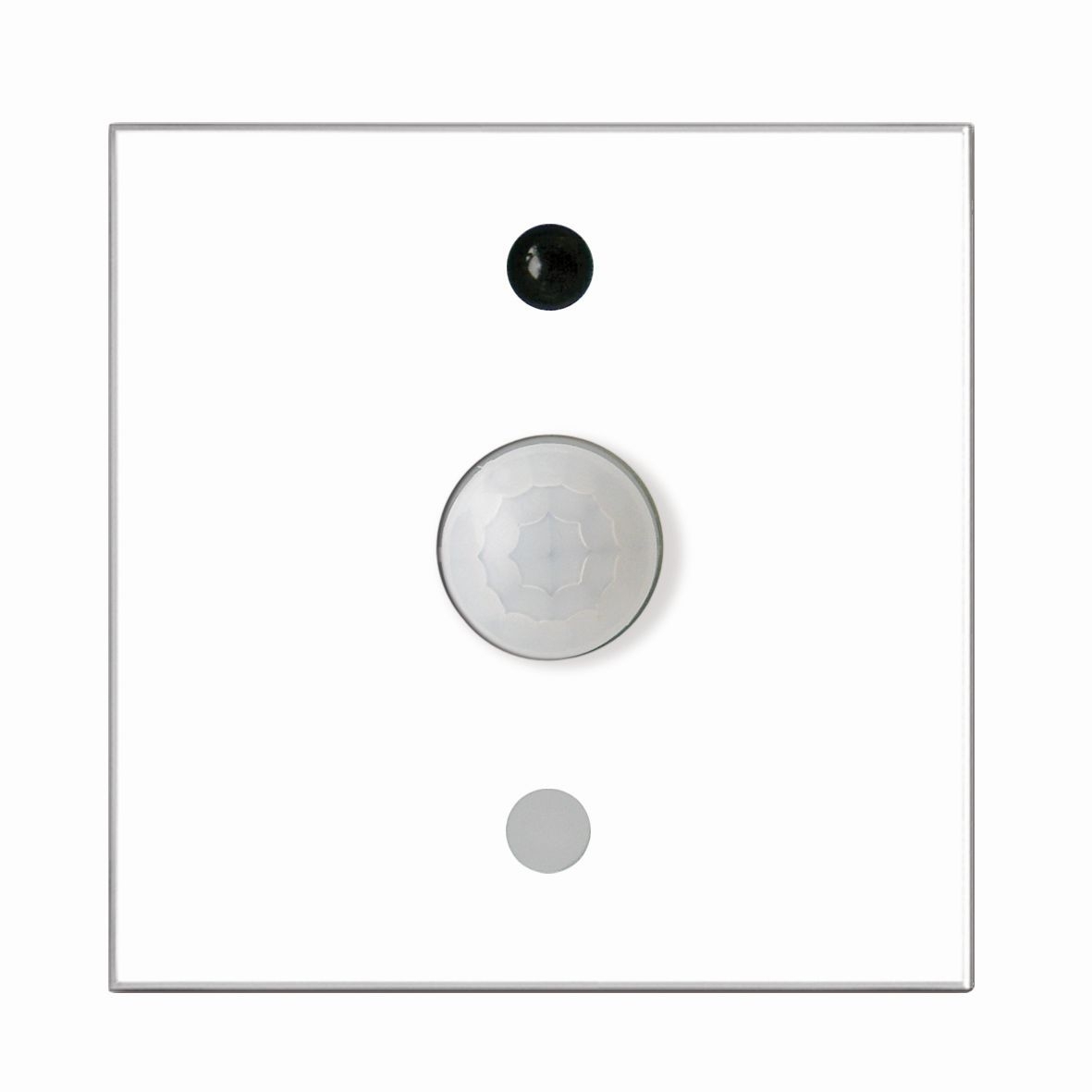

Glas-Präsenzmelder mit Lichtsensor; in WeißKombinierter Präsenzmelder (PIR) mit Lichtsensor für den Innenbereich. Beide Sensoren sind einzeln parametrierbar und für verschiedene Anwendungen einsetzbar. Oder auch für eine gemeinsame Anwendung: Beleuchtung nur einschalten bei Personenerkennung und Dunkelheit. Die hochwertige Optik mit der Glasscheibe (aus der GT-Serie) erfüllt auch gehobene Ansprüche.Anschluss: I-Anschluss, per 2x LCN-IV bis zu 50m verlängerbar.Bis zu 4 LCN-GBLs an ein Busmodul anschließbar (mit je einem LCN-IV), für 4 Präsenzmelder und 1 Lichtsensor.Technische DatenPräsenzmelder: Reichweite bis zu 10m (Erfasst 110 Grad)Lichtsensor: Messbereich 1-100.000 Lux (LCN-Wert: 1-1000)Versorgung: über angeschlossenes BusmodulMontage: Zur Decken- oder Wandmontage (Lampenauslassdose 35mm)Abmessungen: 60mm x 60mm x 30mm (B x H x T)Schutzart Gehäuse: IP20Schutzart Sensor: IP20

Sensormodul für Unterputzdose Das Sensormodul für 230 Volt mit 8 Tasteneingänge kann 64 Zieladressen mit 192 Funktionen individuell steuern. Integrierter Impulsmesseingang für Fernsteuerempfänger. Auswertung über 5 Schwellen (=10 Kommandos) mit Hysterese. Inklusive 2 Stetigregler, die unabhängig und zusätzlich zur Schwellwertverarbeitung genutzt werden können. Zwei Messgrößen können unabhängig voneinander erfasst und geregelt werden. Dekodieren der Telegramme des IR-Fernsteuerempfängers oder Transponders. Auswertung direkt oder über Zentralrechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung. Weitere Funktionen: Steuerung mit Abhängigkeiten, Bildung von Verknüpfungen, Zählen, Rechnen, feste und dynamische Gruppenbildung, Erzeugung automatischer Statusmeldungen (echte Rückmeldungen) für die Visualisierung. LCN-Systembusfunktionen Kommunikation mit bis zu 30000 Modulen, max. 250 Module pro Busebene. Protokoll mit Kollisionsvermeidung Dokumentation und Parametrierung rücklesbar im Modulspeicher hinterlegt Anschlussmöglichkeiten für  EIB/KNX Tastsensoren (Standard), DSI-Dali-Interface, Relais volle Tableaufunktionalität Technische Daten   Integriertes Netzteil 230V ±15%, 0,4W, pulsfest bis 4kV. Im Unterputzgehäuse mit Anschluss über ca. 20cm lange Einzeladern 0,75mm². Abmessung: 50mm ø x 12mm.

Sensormodul für Unterputzdose 24V~   Das LCN-UPS24 Unterputz-Modul ist ein Sensor-Modul. Der LCN-UPS24 Baustein wird in trockenen Räumen in Unterputz-/Elektronikdosen direkt hinter Tastern, Steckdosen, usw. eingesetzt. Auch der Einbau in Verteilerdosen ist möglich. Das Modul verfügt über einen Sensoreingang (T-Anschluss), an den z.B. konventionelle, LCN-GTx Taster oder weitere Peripherie angeschlossen werden können. Zusätzlich steht der I-Anschluss zur Verfügung, der viele Funktionen bietet, z.B. IR-Empfänger, GT-Taster, Sensoren, EnOcean Sendeempfänger, usw.   Anwendungsgebiete   Kostengünstige Anbindung von LCN-Sensoren und KNX-Tastsensoren oder EnOcean Funktastsensoren. Einzelraumregelung: Kühlung, Heizung, Lüftung. Zugangskontrolle mit IR-Fernsteuerung und Transpondern. Nutzung vorhandener Niedervoltverkabelung Automatiksteuerungen mit vielen Zeitgebern und Verknüpfungen. Tableauanlagen mit vier Stati-LED und hierarchischen Verknüpfungen von Berechtigungen und Anzeigen. Alarmanlagen, auch mit mehreren Zonen und komplexen Bedingungen, Blockschloss, Voralarm und weitere. Verknüpfungen über Gewerkegrenzen hinweg: Beleuchtung, Beschattung, Alarm, Zutritt und weitere ergibt hohe Funktionalität bei kostengünstiger Mehrfachnutzung von weitere Sensoren und Aktoren.   Hinweis: Alle Funktionen können unabhängig genutzt werden und stehen deshalb gleichzeitig zur Verfügung.   Hardwareausstattung   20-30 Volt~, 50/60 Hz T-Anschluss für den Anschluss von bis zu acht Tasten über Tastenumsetzer LCN-T8, LCN-TEx oder zum Anschluss von LCN-GT12, LCN-GT8, LCN-GT6 und weitere. I-Anschluss für den Betrieb von LCN-RR, IR-Fernsteuerempfänger, LCN-TS Temperatursensor, LCN-PMI Bewegungsmelder, LCN-GRT/-GBL/-GUS Innenraumsensoren, LCN-ULT Universal-Transponder-Leser, LCN-GTxD Glas-Infomodul, LCN-BT4R, Binär- und Tastensensor und weitere. Funktionsbeschreibung Betriebsprogramme Vier simulierte Ausgänge: drei Zeitgeber für 10 Millisekunden bis 40 Minuten ermöglichen Kurzzeittimer, Treppenhauslicht und weitere  Funktionen. Jeder der vier simulierten Ausgänge bietet 100 Lichtszenenspeicher, diese speichern jeweils Helligkeit und Rampe. Das LCN-UPS24 unterstützt vier DALI-Gruppen über LCN-DDR. Zusätzlich können alle DALI Teilnehmer über das LCN-DDR direkt gesteuert werden. Anschluss für acht konventionelle Tasten mit Adapterkabel LCN-T8.Insgesamt 32 Tasten in vier Tabellen ergeben 192 Befehle an 64 Ziele. Die Tasten unterstützen drei Funktionen: Kurz, Lang, Los. LCN-Tableaufunktionen mit vier Zuständen: An, Aus, Blinken, Flackern. Vier Summenverarbeitungen mit je 12 Eingängen für logische Verknüpfungen und hierarchische Störmeldeverarbeitung gemäß DIN. Decodierung des IR-Fernsteuerempfängers. Auswertung direkt oder über die LCN-GVS. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung, mit Transponder kombinierbar, Personenerkennung.   Weitere Funktionen 12 Variablen für die Erfassung von Messwerten Analogwertverarbeitung über Schwellwerten oder Regler. Zwei frei parametrierbare Stetigregler. Messwerte und Stellgrößen können beliebig im Bus verteilt sein. Transponder-Datenverarbeitung für bis zu 16 Transponder, unbegrenzt bei Betrieb der Visualisierung LCN-GVS. Codeschloss-Funktionen mit GT6, GT8 und GT12 Steuerung mit Abhängigkeiten und Verknüpfungen, Sperren und Freigeben einzelner Tasten, hierarchische Berechtigungen. Vier Zeitgeber (1 Sekunde bis 45 Tage), zwei Zeitgeber, periodischer Zeitgeber. Funktionsquittung: die Ausführung wird eindeutig bestätigt Automatische Erzeugung echter Statusmeldungen für die Visualisierung. Vierstufiges Quittungs- und Meldewesen. Überbrückung von Netzausfällen bis 20 Sekunden mit Netzausfallerkennung.

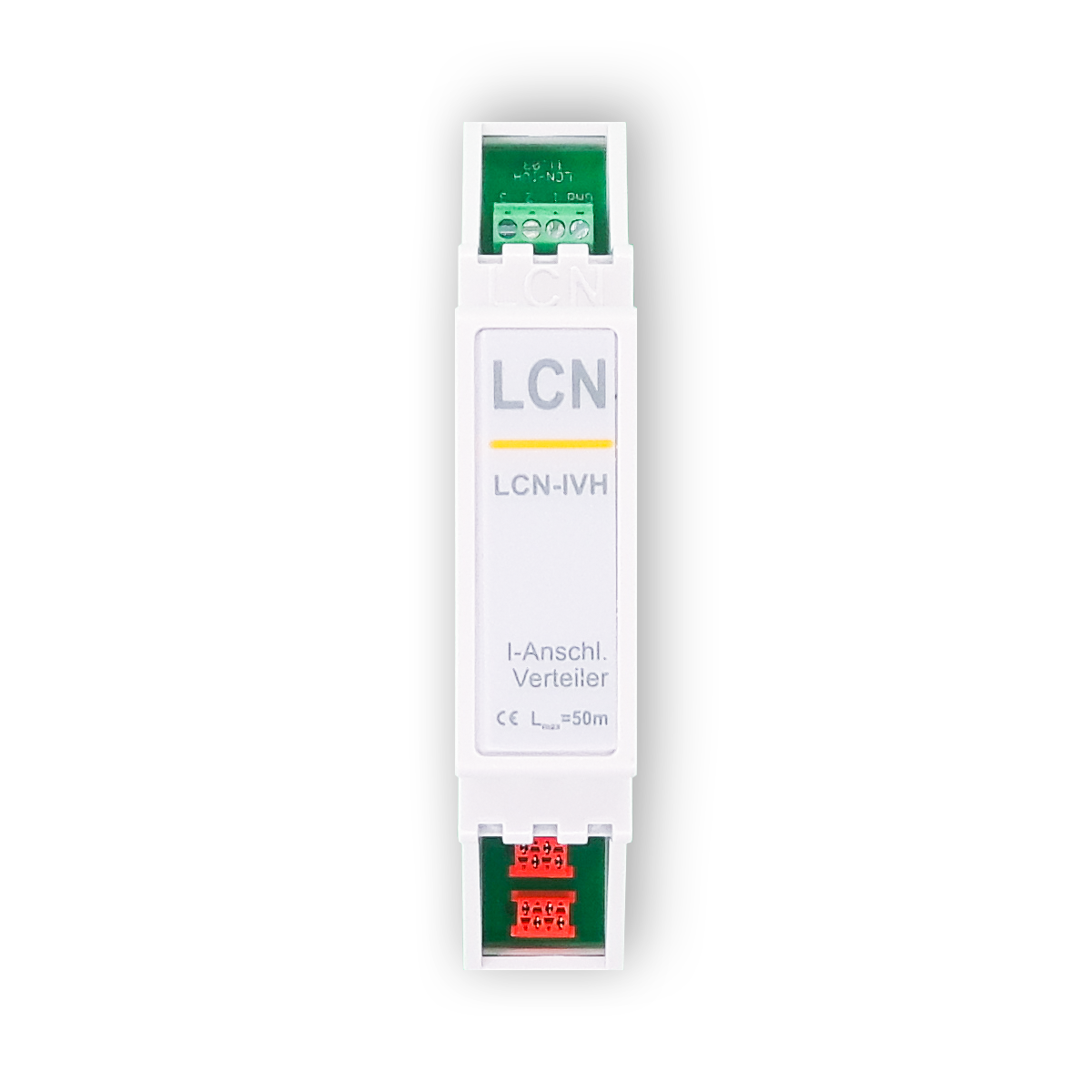

Adapter zur Verlängerung und Vervielfältigung des I-Anschluss für die Hutschiene Ein LCN-IV(H) wirkt als Verdopplung des I-Anschlusss. Über 2 LCN-IV(H) kann der I-Anschluss mit IY(ST)Y 2x2x0,8mm bis zu 50m verlängert werden. Der LCN-IVH ist zusätzlich ein Impulssensor, hierbei wird ein 5V Signal über potentialfreie Kontakte ausgewertet. Technische Daten   Frequenz: maximal 500 Hz. Abmessungen: 17mm x 92mm x 66mm (B x L x H) 35mm Hutschienenmontage 1TE Schutzart IP20

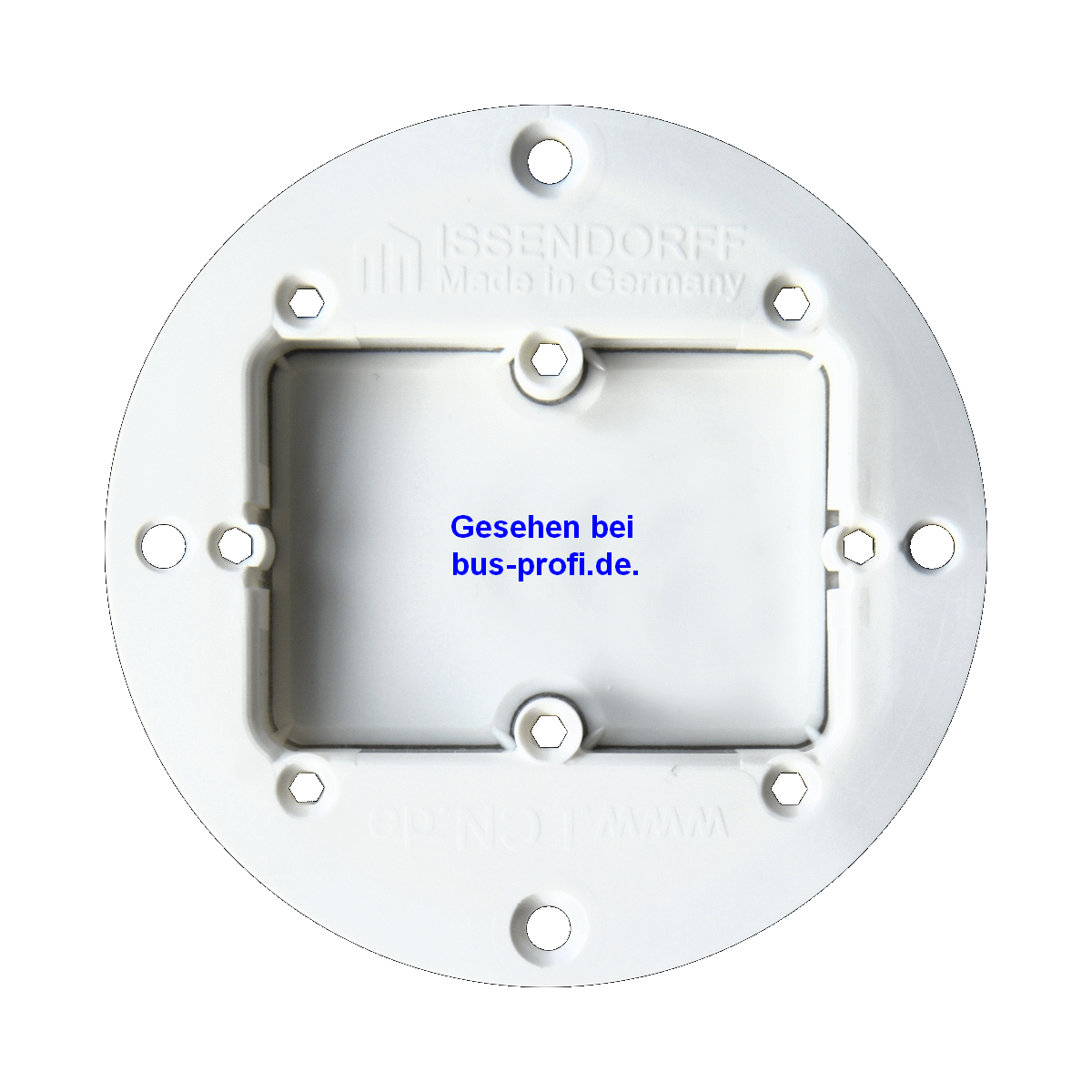

Aufsatz für die Unterputzdose   Technische Daten   Reduzierung der Unterputzdose auf 68mm x 35mm   VE: 5 Stück

SPELSBERG Hohlwanddose ¥35x40mm Kst IP30 HW 040 rndGerätedose UP, ohne Funktionserhalt, Gehäusedurchführung durch Ausbrechöffnung, ohne Bestückung, IP30, Kunststoff, rundAuslassdose, mit Schutzart IP30, Bemessungsisolationsspannung: 400V AC, Abmessungen: 35 x 35 x 40mm

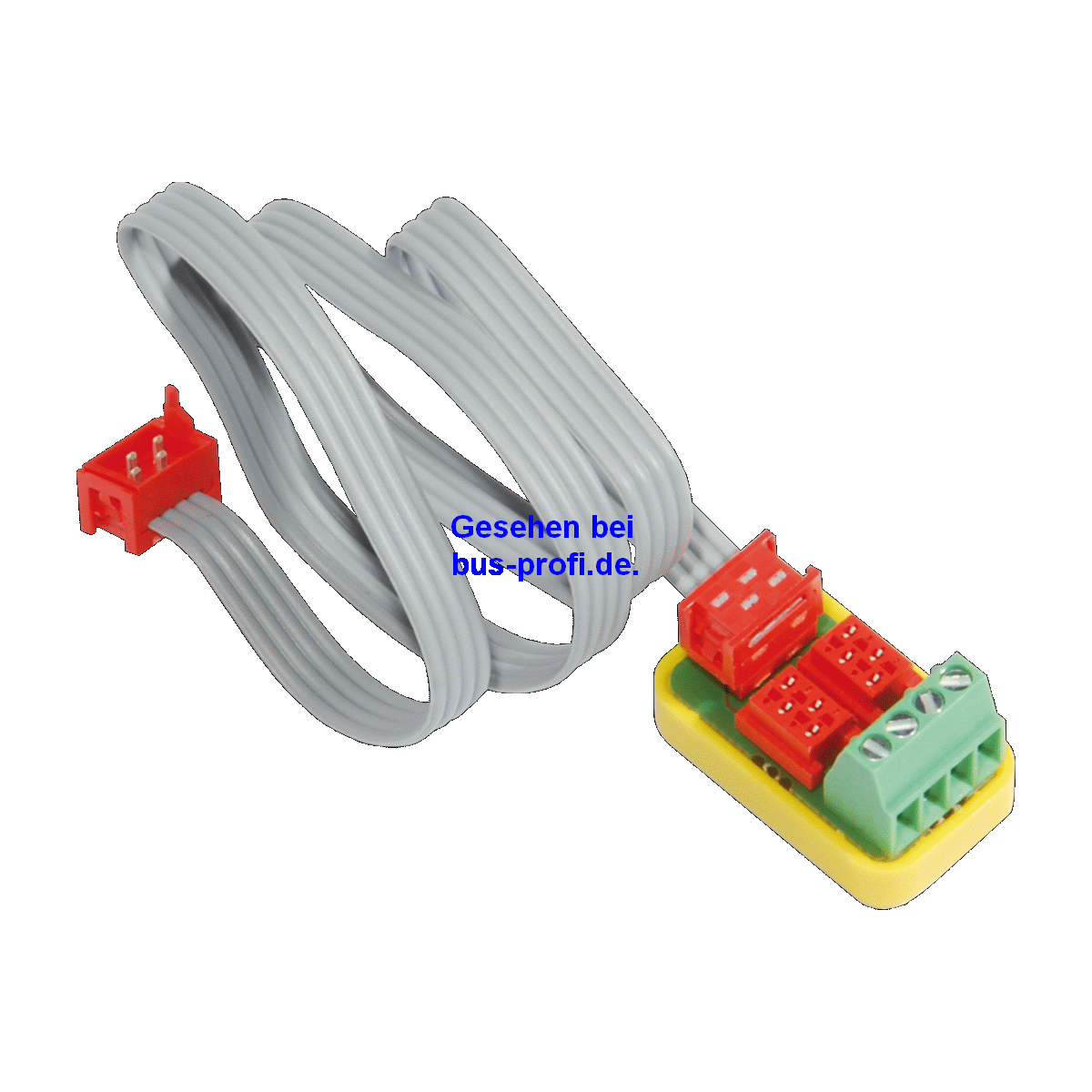

Adapter zur Verlängerung und Vervielfältigung des I-Anschluss Ein LCN-IV wirkt als Verdopplung des I-Anschlusss. Über 2 LCN-IV kann der I-Anschluss mit IY(ST)Y 2x2x0,8mm bis zu 50m verlängert werden. Der LCN-IVH ist zusätzlich ein Impulssensor, hierbei wird ein 5V Signal über potentialfreie Kontakte ausgewertet. Technische Daten   Frequenz: maximal 500 Hz Abmessungen: 14mm x 21mm x 12mm (B x L x H)
