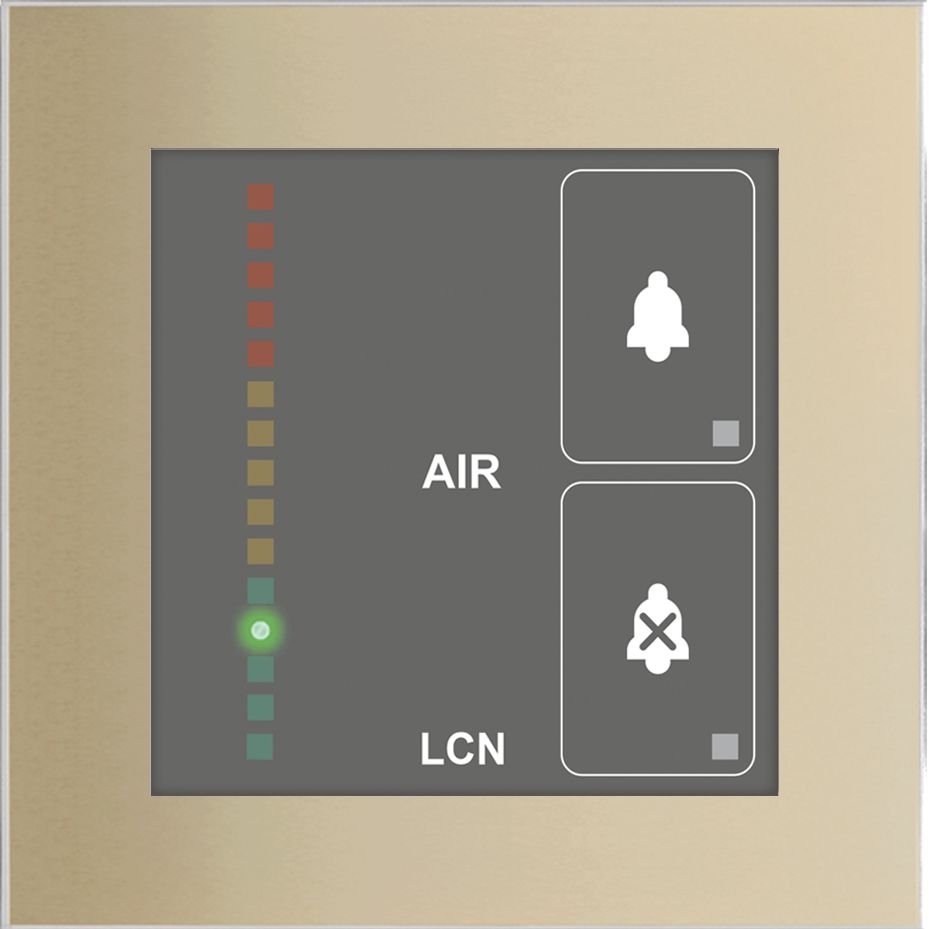

Issendorff LCN-GSA4W

Luftqualitätsensor mit vier Tasten; in Weiß. Set mit LCN-NUI und LCN-UPSFertiges Set zum Einbau.Gerade in der aktuellen Zeit ist es wichtig, Versammlungsräume regelmäßig und fachgerecht zu lüften. Dazu dient der LCN-GSA4. Der LCN-GSA4 ist ein präzises Messgerät für die Luftqualität mit eingebauter KI. Er zeigt die Luftgüte mit einer Balkenanzeige (Bargraph) an, fordert mit einem roten Lichtkranz zum Lüften auf und warnt bei weiterer Verschlechterung mit Pieptönen. Die Schwellen für die Warnungen sind frei programmierbar und ab Werk auf 3 / 3,5 / 4,5 IAQ (Indoor Air Quality) eingestellt.Lieferumfang LCN-Luftgüte SetLCN-GSA4W (Luftqualitätsensor)LCN-UPS (Universal-Sensormodul)LCN-NUI (Netzteil)

Universal Rollladen-/Jalousie-Modul für die UnterputzdoseDas Rollladenmodul LCN-UMR24 ist ein Sensor-Aktor Modul des LCN Bussystems zum Steuern von Rollladen-/Jalousiemotoren. Es verfügt über zwei schaltbare, gegeneinander verriegelte Relais-Ausgänge 24V. Anschluss Versorgungsspannung: 24V AC ±15%, 50/60HzLeistungsaufnahme: <0,5WNetzanschluss: 5 Litzen mit Aderendhülse 0,75mm2Anschluss Sensorseite: T- und I-Anschluss Ausgänge Typ: 2x Relais je 5A, gegeneinander verriegeltMech. Lebensdauer: 1.000.000 SchaltzyklenSchaltleistung: empfohlen max. 800WEinschaltstrom: max. 50A 8/10µs Einbau Betriebstemperatur: -10°C bis +40°CLuftfeuchtigkeit: max. 80% rel., nicht betauendUmgebungsbedingungen: Verwendung in ortsfester Installation nach VDE632, VDE637Schutzart: IP20 bei Einbau in UP-Dose, nur ortsfeste InstallationAbmessungen (BxTxH): 50mm ø x 22mm

Universal Rollladen-/Jalousie-Modul für die UnterputzdoseDas Rollladenmodul LCN-UMR ist ein Sensor-Aktor Modul des LCN Bussystems zum Steuern von Rollladen-/Jalousiemotoren. Es verfügt über zwei schaltbare, gegeneinander verriegelte Relais-Ausgänge 230V.AnschlussVersorgungsspannung: 230V AC ±15%, 50/60Hz (110V AC lieferbar)Leistungsaufnahme: <0,5WNetzanschluss: 5 Litzen mit Aderendhülse 0,75mm2Anschluss Sensorseite: T- und I-Anschluss AusgängeTyp: 2x Relais je 6A, gegeneinander verriegeltMech. Lebensdauer: 1.000.000 SchaltzyklenSchaltleistung: empfohlen max. 800WEinschaltstrom: max. 50A 8/10µs EinbauBetriebstemperatur: -10°C bis +40°CLuftfeuchtigkeit: max. 80% rel., nicht betauendUmgebungsbedingungen: Verwendung in ortsfester Installation nach VDE632, VDE637Schutzart: IP20 bei Einbau in UP-Dose, nur ortsfeste InstallationAbmessungen (BxTxH): 50mm ø x 22mm

Sensormodul für Unterputzdose 24V~ Das LCN-UPS24 Unterputz-Modul ist ein Sensor-Modul. Der LCN-UPS24 Baustein wird in trockenen Räumen in Unterputz-/Elektronikdosen direkt hinter Tastern, Steckdosen, usw. eingesetzt. Auch der Einbau in Verteilerdosen ist möglich. Das Modul verfügt über einen Sensoreingang (T-Anschluss), an den z.B. konventionelle, LCN-GTx Taster oder weitere Peripherie angeschlossen werden können. Zusätzlich steht der I-Anschluss zur Verfügung, der viele Funktionen bietet, z.B. IR-Empfänger, GT-Taster, Sensoren, EnOcean Sendeempfänger, usw.  AnwendungsgebieteKostengünstige Anbindung von LCN-Sensoren und KNX-Tastsensoren oder EnOcean Funktastsensoren.Einzelraumregelung: Kühlung, Heizung, Lüftung.Zugangskontrolle mit IR-Fernsteuerung und Transpondern.Nutzung vorhandener NiedervoltverkabelungAutomatiksteuerungen mit vielen Zeitgebern und Verknüpfungen.Tableauanlagen mit vier Stati-LED und hierarchischen Verknüpfungen von Berechtigungen und Anzeigen.Alarmanlagen, auch mit mehreren Zonen und komplexen Bedingungen, Blockschloss, Voralarm und weitere.Verknüpfungen über Gewerkegrenzen hinweg: Beleuchtung, Beschattung, Alarm, Zutritt und weitere ergibt hohe Funktionalität bei kostengünstiger Mehrfachnutzung von weitere Sensoren und Aktoren. Hinweis: Alle Funktionen können unabhängig genutzt werden und stehen deshalb gleichzeitig zur Verfügung. Hardwareausstattung20-30 Volt~, 50/60 HzT-Anschluss für den Anschluss von bis zu acht Tasten über Tastenumsetzer LCN-T8, LCN-TEx oder zum Anschluss von LCN-GT12, LCN-GT8, LCN-GT6 und weitere.I-Anschluss für den Betrieb von LCN-RR, IR-Fernsteuerempfänger, LCN-TS Temperatursensor, LCN-PMI Bewegungsmelder, LCN-GRT/-GBL/-GUS Innenraumsensoren, LCN-ULT Universal-Transponder-Leser, LCN-GTxD Glas-Infomodul, LCN-BT4R, Binär- und Tastensensor und weitere.FunktionsbeschreibungBetriebsprogrammeVier simulierte Ausgänge: drei Zeitgeber für 10 Millisekunden bis 40 Minuten ermöglichen Kurzzeittimer, Treppenhauslicht und weitere  Funktionen. Jeder der vier simulierten Ausgänge bietet 100 Lichtszenenspeicher, diese speichern jeweils Helligkeit und Rampe. Das LCN-UPS24 unterstützt vier DALI-Gruppen über LCN-DDR. Zusätzlich können alle DALI Teilnehmer über das LCN-DDR direkt gesteuert werden.Anschluss für acht konventionelle Tasten mit Adapterkabel LCN-T8.Insgesamt 32 Tasten in vier Tabellen ergeben 192 Befehle an 64 Ziele. Die Tasten unterstützen drei Funktionen: Kurz, Lang, Los.LCN-Tableaufunktionen mit vier Zuständen: An, Aus, Blinken, Flackern. Vier Summenverarbeitungen mit je 12 Eingängen für logische Verknüpfungen und hierarchische Störmeldeverarbeitung gemäß DIN.Decodierung des IR-Fernsteuerempfängers. Auswertung direkt oder über die LCN-GVS. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung, mit Transponder kombinierbar, Personenerkennung. Weitere Funktionen 12 Variablen für die Erfassung von MesswertenAnalogwertverarbeitung über Schwellwerten oder Regler.Zwei frei parametrierbare Stetigregler. Messwerte und Stellgrößen können beliebig im Bus verteilt sein.Transponder-Datenverarbeitung für bis zu 16 Transponder, unbegrenzt bei Betrieb der Visualisierung LCN-GVS.Codeschloss-Funktionen mit GT6, GT8 und GT12Steuerung mit Abhängigkeiten und Verknüpfungen, Sperren und Freigeben einzelner Tasten, hierarchische Berechtigungen.Vier Zeitgeber (1 Sekunde bis 45 Tage), zwei Zeitgeber, periodischer Zeitgeber.Funktionsquittung: die Ausführung wird eindeutig bestätigtAutomatische Erzeugung echter Statusmeldungen für die Visualisierung.Vierstufiges Quittungs- und Meldewesen.Überbrückung von Netzausfällen bis 20 Sekunden mit Netzausfallerkennung.

Sensor-/Aktormodul für die UP-Dose mit Phasen AB- und ANschnitt-DimmerDas Unterputz Modul LCN-UPU ist ein Sensor-Aktor des LCN Bussystems. Es verfügt über zwei schalt- bzw. dimmbare elektronische Ausgänge 230V. Zwei weitere Ausgänge sind in der Software verfügbar, aber nicht nach außen geführt.Die 8 Tasteneingänge können 64 Zieladressen mit 192 Funktionen individuell steuern. Integrierter Impulsmesseingang für Fernsteuerempfänger. Das eingebaute Betriebsprogramm umfasst die folgenden Funktionen: Schalten und Dimmen der Ausgänge, Helligkeit und Änderungsgeschwindigkeit getrennt einstellbar. Inkl. Programme für Glühlampendimmen, Rollladen, Tore, usw. Auswertung über 5 Schwellen (=10 Kommandos) mit Hysterese. Inklusive 2 Stetigregler, die unabhängig und zusätzlich zur Schwellwertverarbeitung genutzt werden können. Zwei Messgrößen können unabhängig voneinander erfasst und geregelt werden. Dekodieren der Telegramme des IR-Fernsteuerempfängers oder Transponder. Auswertung direkt oder über Zentralrechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung.Weitere Funktionen: Steuerung mit Abhängigkeiten, Bildung von Verknüpfungen, Zählen, Rechnen, feste und dynamische Gruppenbildung, Erzeugung automatischer Statusmeldungen (echte Rückmeldungen) für die Visualisierung.LCN-SystembusfunktionenKommunikation mit bis zu 30000 Modulen, max. 250 Module pro Busebene. Protokoll mit Kollisionsvermeidung Dokumentation und Parametrierung rücklesbar im Modulspeicher  hinterlegt 100 Lichtszenenspeicher je Ausgang verfügbar Anschlussmöglichkeiten für EIB/KNX Tastsensoren (Standard), DSI-Dali-Interface, Relais Überlastschutz, die Ausgänge schalten bei zu großen Lasten die Verbraucher ab Hinweis: UPU-Module dürfen nicht direkt an Rollladen- oder Jalousiemotoren angeschlossen werden! Die Endschalter oder die Triacs im Modul können Schaden nehmen. Hier empfiehlt sich der Einsatz des Trennrelais LCN-R2U am UPU oder direkt ein LCN-UMR.Ein Filter (LCN-FI1) ist zwingend erforderlich sobald die elektronischen Ausgänge des LCN-UPU  als PhasenANschnittsdimmer genutzt werden. Der Störfilter wird zwischen Modul und Verbraucher geschaltet, er dämpft die beim Dimmen auftretenden Störungen, gewährleistet so die Einhaltung der CE-Normen. Im Phasenabschnitt wird das FI1 nicht benötigt.Technische DatenIntegriertes Netzteil 230V ±15%, 0,5W, pulsfest bis 4kVUnterputzgehäuse der Anschluss erfolgt über ca. 20cm lange Einzeladern 0,75mm²Abmessung: 50mm ø x 22mmSchutzart IP20

Sensormodul für UnterputzdoseDas Sensormodul für 230 Volt mit 8 Tasteneingänge kann 64 Zieladressen mit 192 Funktionen individuell steuern. Integrierter Impulsmesseingang für Fernsteuerempfänger. Auswertung über 5 Schwellen (=10 Kommandos) mit Hysterese. Inklusive 2 Stetigregler, die unabhängig und zusätzlich zur Schwellwertverarbeitung genutzt werden können. Zwei Messgrößen können unabhängig voneinander erfasst und geregelt werden. Dekodieren der Telegramme des IR-Fernsteuerempfängers oder Transponders. Auswertung direkt oder über Zentralrechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung.Weitere Funktionen: Steuerung mit Abhängigkeiten, Bildung von Verknüpfungen, Zählen, Rechnen, feste und dynamische Gruppenbildung, Erzeugung automatischer Statusmeldungen (echte Rückmeldungen) für die Visualisierung.LCN-SystembusfunktionenKommunikation mit bis zu 30000 Modulen, max. 250 Module pro Busebene. Protokoll mit Kollisionsvermeidung Dokumentation und Parametrierung rücklesbar im Modulspeicher hinterlegt Anschlussmöglichkeiten für  EIB/KNX Tastsensoren (Standard), DSI-Dali-Interface, Relais volle Tableaufunktionalität Technische DatenIntegriertes Netzteil 230V ±15%, 0,4W, pulsfest bis 4kV.Im Unterputzgehäuse mit Anschluss über ca. 20cm lange Einzeladern 0,75mm².Abmessung: 50mm ø x 12mm.

Sensor-Modul für den Gehäuseeinbau Das LCN-ESS Modul ist ein Sensormodul. Es verfügt über vier simulierte Ausgänge. Weiterhin verfügt das LCN-ESS über T-, I- und P-Anschlüsse zur Aufnahme von LCN-Sensoren und Aktoren. Das interne Betriebsprogramm kann mittels der LCN-Systemsoftware LCN-PRO frei parametriert werden. Anwendungsgebiete Kostengünstige Anbindung von LCN-Sensoren und -Aktoren für den Einbau vor Ort. Funktion schließt ein: Tasterumsetzter, Binärsensoren wie LCN-BT4H und Relais-Module.Steuerung von Beschattungen und Wintergarten, für bis zu vier Motorpaare mit LCN-R4M2H.Zugangskontrolle mit IR-Fernsteuerung und Transponder.Automatiksteuerungen mit vielen Zeitgebern und Verknüpfungen.Hierarchische Verknüpfungen von Berechtigungen.Alarmanlagen, auch mit mehreren Zonen und komplexen Bedingungen, Blockschloss, Voralarm und weitere.Verknüpfungen über Gewerkegrenzen hinweg: Beleuchtung, Beschattung, Alarm, Zutritt und weitere ergeben hohe Funktionalität bei kostengünstiger Mehrfachnutzung von Sensoren und Aktoren. Hardwareausstattung 230 Volt-Netzteil, 50/60 Hz, optional 110 Volt.T-Anschluss für den Anschluss von bis zu acht Tasten über Tastenumsetzer LCN-T8, LCN-TEx oder zum Anschluss von LCN-GT12, LCN-GT6 und weitere.I-Anschluss für den Betrieb von LCN-RR IR-Fernsteuerempfänger, LCN-TS Temperatursensor, LCN-PMI Bewegungsmelder, LCN-GRT/-GUS Innenraumsensoren, LCN-ULT Transponder-Leser, LCN-GTxD Glas-Infomodule, LCN-BT4H/R Binär- und Tastensensor und weitere.P-Anschluss als digitaler Ein-/Ausgang für Erweiterungen wie die Relais LCN-R4M2H oder LCN-R2H, LCN-BS4 Stromsensoren und weitere. FunktionsbeschreibungBetriebsprogrammeAnschluss für acht Tasten mit Tastenumsetzer LCN-BT4H, die Kurz, Lang, Los unterscheiden: jeweils drei Befehle an je zwei Adressen (Module oder Gruppen). Insgesamt 32 Tasten in vier Tabellen ergeben 192 Befehle an 64 Ziele. Positionssteuerung für Motoren inkl. Fahrwegbegrenzung. Ab Firmware 1E0B1E ist eine Rollladen und Lamellenpositionierung auch ohne BS4 möglich Anschluss für acht Tasten.LCN-Tableaufunktionen mit vier Zuständen: An, Aus, Blinken, Flackern. Vier Summenverarbeitungen mit je 12 Eingängen für logische Verknüpfungen und hierarchische Störmeldeverarbeitung gemäß DIN.Dekodierung des IR-Fernsteuerempfängers. Auswertung direkt oder über die LCN-GVS. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung, mit Transponder kombinierbar, Personenerkennung.Vier virtuelle Ausgänge steuern z.B. LCN-HL4+. Vier Zeitgeber 10 Millisekunden bis 40 Minuten ermöglichen Kurzzeittimer, Treppenhauslicht und weitere Funktionen. Jeder der vier simulierten Ausgänge bietet 100 Lichtszenen-Speicher, diese speichern jeweils Helligkeit und Rampe. Weitere Funktionen12 Variablen für die Erfassung von MesswertenAnalogwertverarbeitung über Schwellwerten oder Regler.Zwei frei parametrierbare Stetigregler. Messwerte und Stellgrößen können beliebig im Bus verteilt sein.Transponder-Datenverarbeitung für bis zu 16 Transponder, unbegrenzt bei Betrieb der Visualisierung LCN-GVS.Codeschloss-Funktionen mit GT6, GT8 und GT12Steuerung mit Abhängigkeiten und Verknüpfungen, Sperren und Freigeben einzelner Tasten, hierarchische Berechtigungen.Vier Zeitgeber (1 Sekunde bis 45 Tage), zwei Zeitgeber, periodischer Zeitgeber.Funktionsquittung: die Ausführung wird eindeutig bestätigtAutomatische Erzeugung echter Statusmeldungen für die Visualisierung.Vierstufiges Quittungs- und Meldewesen.Überbrückung von Netzausfällen bis 20 Sekunden mit Netzausfallerkennung.

Sensor-/Aktormodul für die UnterputzdoseKombiniertes Sensor-/Aktor-Modul mit zwei elektronischen Schaltausgängen 230V, 300VA. Dimmbar im Phasenanschnitt oder als Schalter (schaltet im Spannungsnulldurchgang).Die 8 Tasteneingänge können 64 Zieladressen mit 192 Funktionen individuell steuern. Integrierter Impulsmesseingang für Fernsteuerempfänger. Das eingebaute Betriebsprogramm umfasst die folgenden Funktionen: Schalten und Dimmen der Ausgänge, Helligkeit und Änderungsgeschwindigkeit getrennt einstellbar. Inkl. Programme für Glühlampendimmen, Rollladen, Tore, usw... . Auswertung über 5 Schwellen (=10 Kommandos) mit Hysterese. Inklusive 2 Stetigregler, die unabhängig und zusätzlich zur Schwellwertverarbeitung genutzt werden können. Zwei Messgrößen können unabhängig voneinander erfasst und geregelt werden. Dekodieren der Telegramme des IR-Fernsteuerempfängers oder Transponder. Auswertung direkt oder über Zentralrechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung.Weitere Funktionen: Steuerung mit Abhängigkeiten, Bildung von Verknüpfungen, Zählen, Rechnen, feste und dynamische Gruppenbildung, Erzeugung automatischer Statusmeldungen (echte Rückmeldungen) für die Visualisierung.LCN-SystembusfunktionenKommunikation mit bis zu 30000 Modulen, max. 250 Module pro Busebene. Protokoll mit Kollisionsvermeidung Dokumentation und Parametrierung rücklesbar im Modulspeicher  hinterlegt 100 Lichtszenenspeicher  je Ausgang verfügbar Anschlussmöglichkeiten für  EIB/KNX Tastsensoren (Standard), DSI-Dali-Interface, Relais Überlastschutz, die Ausgänge schalten bei zu großen Lasten die Verbraucher ab Hinweis: UPP-Module dürfen nicht direkt an Rollladen- oder Jalousiemotoren angeschlossen werden! Die Endschalter oder die Triacs im Modul können Schaden nehmen. Hier empfiehlt sich der Einsatz des Trennrelais LCN-R2U.Ein Filter (LCN-FI1) ist zwingend erforderlich sobald die elektronischen Ausgänge des LCN-UPP als Dimmer genutzt werden. Der Störfilter wird zwischen Modul und Verbraucher geschaltet, er dämpft die beim Dimmen auftretenden Störungen, gewährleistet so die Einhaltung der CE-Normen.Technische DatenIntegriertes Netzteil 230V ±15%, 0,4W,  pulsfest bis 4kV.Unterputzgehäuse der Anschluss erfolgt über ca. 20cm lange Einzeladern 0,75mm².Abmessung: 50mm ø x 20mm.Schutzart IP20

Adapter zur Verlängerung und Vervielfältigung des I-Anschluss für die HutschieneEin LCN-IV(H) wirkt als Verdopplung des I-Anschlusss. Über 2 LCN-IV(H) kann der I-Anschluss mit IY(ST)Y 2x2x0,8mm bis zu 50m verlängert werden. Der LCN-IVH ist zusätzlich ein Impulssensor, hierbei wird ein 5V Signal über potentialfreie Kontakte ausgewertet.Technische DatenFrequenz: maximal 500 Hz.Abmessungen: 17mm x 92mm x 66mm (B x L x H)35mm Hutschienenmontage 1TESchutzart IP20

Weiße transparente Folie für LCN-GT-TasterFür Beschriftungsfeld von LCN-GT-Tastern. Im Format Din-A4. Muss für die Verwendung um Taster zugeschnitten werden. Auf Anfrage erledigen wir für Sie den Ausdruck in Farbe und den Zuschnitt nach Ihrer Vorgabe. Bitte kontaktieren SIe uns dafür mit dem Kontaktformular. Danke. Geeignet für Laser-Drucker (nicht für Tintenstrahldrucker!).Lieferumfang:Umschlag mit 5 Blankofolien

Adapter zur Verlängerung und Vervielfältigung des I-AnschlussEin LCN-IV wirkt als Verdopplung des I-Anschlusss. Über 2 LCN-IV kann der I-Anschluss mit IY(ST)Y 2x2x0,8mm bis zu 50m verlängert werden. Der LCN-IVH ist zusätzlich ein Impulssensor, hierbei wird ein 5V Signal über potentialfreie Kontakte ausgewertet.Technische DatenFrequenz: maximal 500 HzAbmessungen: 14mm x 21mm x 12mm (B x L x H)
