Diese Pinzette dient zum Entriegeln der LCN-Glasflächentaster. Diese haben seitlich einen Verriegelungsbolzen der mit der Pinzette leichter und beschädigungsfrei gezogen werden kann.
0 von 0 Bewertungen
Durchschnittliche Bewertung von 0 von 5 Sternen
Bewerten Sie dieses Produkt!
Teilen Sie Ihre Erfahrungen mit anderen Kunden.
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

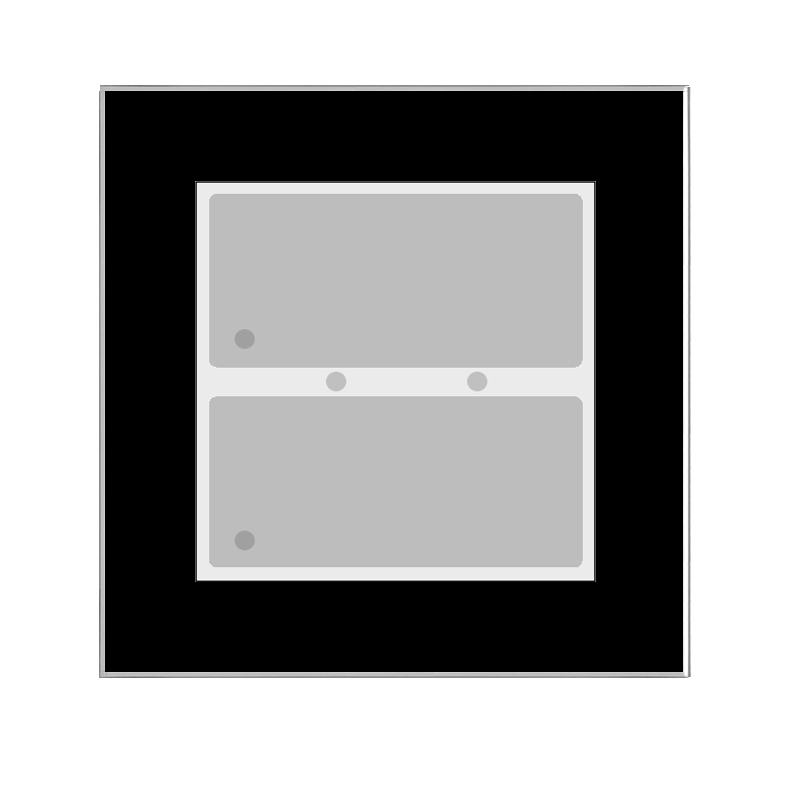

Glas-Tastenfeld, rahmenlos für I-Anschluss; schwarz mit zwei kapazitiven Tasten und Corona®-Licht
Das LCN-GT2 ist ein Glas-Tastenfeld. Es wird per mitgelieferter Montageplatte auf eine UP-Dose montiert und mit einem Schieber fest verankert. Der Anschluss erfolgt über den I-Anschluss eines beliebigen LCN-Moduls ab Version 140719 (Juli 2010).
Beschreibung
Die zwei kapazitiv arbeitenden Sensorflächen sind hinter einer fünf bzw. drei Millimeter starken Oberfläche angeordnet. Eine leichte Berührung der Oberfläche genügt um Funktionen auszulösen. Eine in jede Sensorfläche integrierte Status-LED informiert über den aktuellen Status beliebiger Aktoren oder Sensoren im Gebäude. Dabei sind vier Zustände möglich.
Zusätzlich bietet das LCN-GT2 einen Corona-Lichtkranz mit weißen LEDs für die Wandbeleuchtung, dazu ist ein LCN-NUI erforderlich, für eine elegante Hinterleuchtung der Tasten. So lässt sich das LCN-GT2 auch bei geringem Umgebungslicht komfortabel bedienen. Die individuellen Beschriftungen für das LCN-GT2 werden auf eine Folie oder Papier übertragen und durch einen kleinen Schlitz hinter der Glasfläche platziert. Die Beschriftung kann jederzeit neu erstellt werden, so dass Änderungen in der Tastenbelegung kein Problem sind.
Anwendungsgebiete
Das LCN-GT2 ist für die Montage in trockenen Innenräumen bestimmt. Es kann für alle Schalt,- Regel- und Steuerungsaufgaben im LCN-Bussystem eingesetzt werden. Es eignet sich besonders für designorientierte Anwender mit höchsten Ansprüchen an Funktion und Komfort. Die beiden Tasten können zu einer großen Taste kombiniert werden.
Ein Betrieb von maximal vier LCN-GT2 parallel an einem Modul ist möglich.
Lieferumfang
LCN-GT2
Montageplatte
Beschriftungsfolie
Installationsanleitung
Technische Daten
Abmessungen: 90mm x 90mm
Nearfield Communication (NFC)-Transponder mit zwei kapazitiven Tasten und IR-Empfänger; in Champagner
Der LCN-GTS2T vereint einen Nearfield Communication (NFC)-Transponderleser für das Auslesen von Chipkarten, ein Glastastenfeld mit zwei Sensorflächen und einen Infrarotempfänger. Der Leser unterstützt NFC-Transponder vom Typ ISO14443-A (Mifare/Legic) und ISO15693 (Legic).
Die Tasten hinter einer stabilen Glasplatte liefern je nach Betätigungsart die im LCN-System gewohnten Signale Kurz, Lang und Los. So kann eine Türglocke betätigt oder Licht eingeschaltet werden. Die Beschriftung der Sensorflächen erfolgt individuell per Folie. Je eine rote LED pro Taste signalisiert als Ein, Blinkend oder Flackernd beliebige Stati im System. Über den ebenso integrierten Infrarotempfänger können mit der Fernbedienung LCN-RT bis zu zwölf weitere Funktionen ausgelöst werden, dabei überträgt sie zur Sicherheit einen vom Nutzer definierten Code sowie ihre Seriennummer zur Identifikation. Der dimmbare Corona®-Lichtkranz dient wie bei den LCN-GT-Glastastenfeldern der dekorativen Wandbeleuchtung und als dezentes Orientierungslicht.
Technische Daten
Abmessungen: 75mm x 75mm

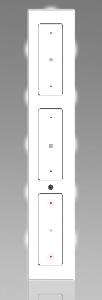

Sensor-Tastenfeld mit 3 Tasten und 33 LEDs; in Weiß
Das Sensor-Tastenfeld wird mittels Montagerahmen auf eine Lampenauslassdose montiert und verankert.
Die 3 kapazitiv arbeitenden Sensorflächen sind hinter einer 5 mm starken Glasfront angeordnet. Bei der Bedienung geben die eingebauten Tasten-Symbol LEDs eine optische Rückmeldung (grün). Zusätzlich sind je Sensorfläche 2 rote Status-LEDs integriert. Das Tastenfeld bietet außerdem 12 weiße LEDs für das Corona®-Lichtkranz der Wandbeleuchtung (Akzentbeleuchtung). Die einzelnen Sensorflächen sind in den Ecken blau hinterleuchtet (Tasten LEDs). Alle LEDs sowie auch die Wandbeleuchtung können beliebig angesteuert werden. So lässt sich das Tastenfeld auch bei geringem Umgebungslicht komfortabel bedienen.
Der integrierte Fernbedienungsempfänger reagiert auf LCN-codierte IR-Fernbedienungen.
Die Sensorflächen reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes Steuerkommando (Kurz, Lang oder Los) versendet.
Technische Daten
Abmessungen : 50mm x 300mm x 12mm (B x L x H)
Schutzart IP20
Nearfield Communication (NFC)-Transponder mit zwei kapazitiven Tasten und IR-Empfänger; in Weiß
Der LCN-GTS2T vereint einen Nearfield Communication (NFC)-Transponderleser für das Auslesen von Chipkarten, ein Glastastenfeld mit zwei Sensorflächen und einen Infrarotempfänger. Der Leser unterstützt NFC-Transponder vom Typ ISO14443-A (Mifare/Legic) und ISO15693 (Legic).
Die Tasten hinter einer stabilen Glasplatte liefern je nach Betätigungsart die im LCN-System gewohnten Signale Kurz, Lang und Los. So kann eine Türglocke betätigt oder Licht eingeschaltet werden. Die Beschriftung der Sensorflächen erfolgt individuell per Folie. Je eine rote LED pro Taste signalisiert als Ein, Blinkend oder Flackernd beliebige Stati im System. Über den ebenso integrierten Infrarotempfänger können mit der Fernbedienung LCN-RT bis zu zwölf weitere Funktionen ausgelöst werden, dabei überträgt sie zur Sicherheit einen vom Nutzer definierten Code sowie ihre Seriennummer zur Identifikation. Der dimmbare Corona®-Lichtkranz dient wie bei den LCN-GT-Glastastenfeldern der dekorativen Wandbeleuchtung und als dezentes Orientierungslicht.
Technische Daten
Abmessungen: 75mm x 75mm
Rahmenloses Sensor-Tastenfeld mit 4 Tasten, 2,8” TFT-Farbdisplay, Zeitschaltuhr und Temperatursensor; in Champagner
Die kapazitiven Sensorflächen des LCN-GTS4D reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG ODER LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen an den I-Anschluss eines LCN-Moduls übertragen.
Das LCN-GTS4D darf nur aus dem beiliegenden Netzteil LCN-NUI versorgt werden. Die Konfiguration erfolgt mit der LCN-PRO ab Version 3.7. Der Betrieb ist an allen LCN-Busmodulen ab Firmware 140719 (Juli 2010) möglich.
Das Display zeigt in der obersten Symbol-Zeile maximal 6 Symbole statusabhängig an. In den unteren Text-Zeilen kann beliebiger Text angezeigt werden, der statusunabhängig oder statusabhängig dargestellt wird. Das TFT-Farbdisplay hat eine Größe von 2,8” bzw. 320 x 240 Pixel.
Im LCN-GTS4D ist eine 24-Kanal Zeitschaltuhr mit insgesamt 96 Schaltzeitpunkten integriert.
Mit dem integrierten Temperatursensor eignet es sich zur Temperatur-Regelung.
Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass sich das LCN-GT4D auch bei geringem Umgebungslicht komfortabel bedienen lässt.
Lieferumfang
LCN-GTS4D
LCN-NUI Netzteil
Technische Daten
Abmessungen : 75mm x 75mm x 10,5mm (B x L x H)
Schutzart IP20
Rahmenloses Sensor-Tastenfeld mit 4 Tasten, 2,8” TFT-Farbdisplay, Zeitschaltuhr und Temperatursensor; in Weiß
Die kapazitiven Sensorflächen des LCN-GTS4D reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG ODER LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen an den I-Anschluss eines LCN-Moduls übertragen.
Das LCN-GTS4D darf nur aus dem beiliegenden Netzteil LCN-NUI versorgt werden. Die Konfiguration erfolgt mit der LCN-PRO ab Version 3.7. Der Betrieb ist an allen LCN-Busmodulen ab Firmware 140719 (Juli 2010) möglich.
Das Display zeigt in der obersten Symbol-Zeile maximal 6 Symbole statusabhängig an. In den unteren Text-Zeilen kann beliebiger Text angezeigt werden, der statusunabhängig oder statusabhängig dargestellt wird. Das TFT-Farbdisplay hat eine Größe von 2,8” bzw. 320 x 240 Pixel.
Im LCN-GTS4D ist eine 24-Kanal Zeitschaltuhr mit insgesamt 96 Schaltzeitpunkten integriert.
Mit dem integrierten Temperatursensor eignet es sich zur Temperatur-Regelung.
Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass sich das LCN-GT4D auch bei geringem Umgebungslicht komfortabel bedienen lässt.
Lieferumfang
LCN-GTS4D
LCN-NUI Netzteil
Technische Daten
Abmessungen : 75mm x 75mm x 10,5mm (B x L x H)
Schutzart IP20

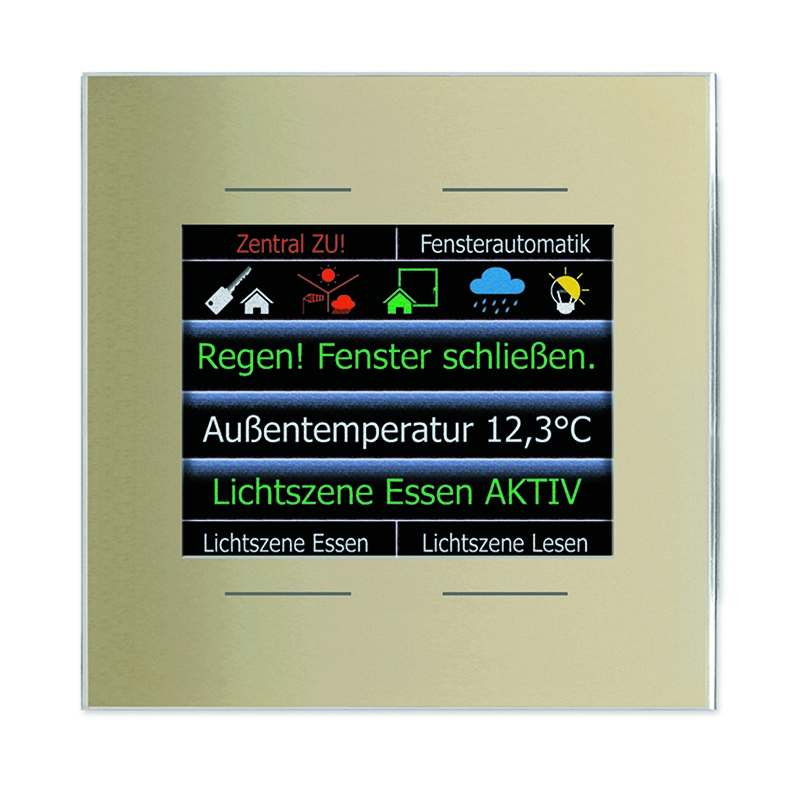

Sensor-Tastenfeld mit 4 Tasten, 2,8” TFT-Farbdisplay, Zeitschaltuhr und Temperatursensor; in Weiß
Die kapazitiven Sensorflächen des LCN-GT4D reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG oder LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen an den I-Anschluss eines LCN-Moduls übertragen.
Das LCN-GT4D darf nur aus dem beiliegenden Netzteil LCN-NUI versorgt werden. Die Konfiguration erfolgt mit der LCN-PRO ab Version 3.7. Der Betrieb ist an allen LCN-Busmodulen ab Firmware 140719 (Juli 2010) möglich.
Das Display zeigt in der obersten Symbol-Zeile maximal 6 Symbole statusabhängig an. In den unteren Text-Zeilen kann beliebiger Text angezeigt werden, der statusunabhängig oder statusabhängig dargestellt wird. Das TFT Farbdisplay hat eine Größe von 2,8” bzw. 320 x 240 Pixel.
Im LCN-GT4D ist eine 24-Kanal Zeitschaltuhr mit insgesamt 96 Schaltzeitpunkten integriert.
Mit dem integrierten Temperatursensor eignet es sich zur Temperatur-Regelung.
Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass sich das LCN-GT4D auch bei geringem Umgebungslicht komfortabel bedienen lässt.
Technische Daten
Abmessungen : 90mm x 90mm x 13mm (B x L x H)
Schutzart IP20
Sensor-Tastenfeld mit 6 Tasten und Temperatursensor; in Champagner
Die Sensorflächen des LCN-GT6 reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG oder LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen an den T-Anschluss eines LCN-Moduls übertragen.
Die 6 Status-LEDs in den Sensorflächen werden individuell über den T-Anschluss gesteuert und über LCN-PRO konfiguriert (AN, AUS, BLINKEN, FLACKERN).
Mit dem integrierten Temperatursensor eignet sich der Taster zur Temperatur-Regelung.
Inkl. Corona®-Lichtkranz mit weißen LEDs zur dekorativen Akzentbeleuchtung und Tastenhinterleuchtung (optional mit Netzteil LCN-NUI).
Technische Daten
Abmessungen : 90mm x 90mm x 13mm (B x L x H)
Schutzart IP20
Rahmenloses Sensor-Tastenfeld mit 6 Tasten und Temperatursensor; in Weiß
Die Sensorflächen des LCN-GTS6 reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG oder LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen an den T-Anschluss eines LCN-Moduls übertragen.
Die 6 Status-LEDs in den Sensorflächen werden individuell über den T-Anschluss gesteuert und über LCN-PRO konfiguriert (AN, AUS, BLINKEN, FLACKERN). Mit dem integrierten Temperatursensor eignet sich der Taster zur Temperaturregelung.
Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass sich das LCN-GTS6 auch bei geringem Umgebungslicht komfortabel bedienen lässt (optional mit Netzteil LCN-NUI) .
Technische Daten
Abmessungen : 75mm x 75mm x 10,5mm (B x L x H)
Schutzart IP20

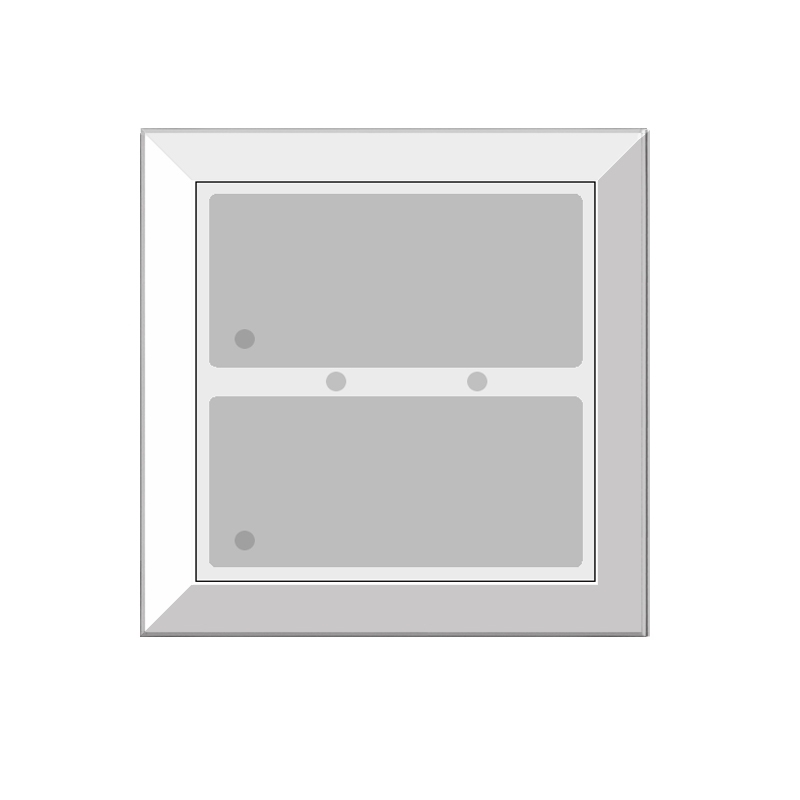

Sensor-Tastenfeld mit 2 Tasten; in Weiß
Das Sensor-Tastenfeld wird mittels Montageplatte auf eine Unterputzdose montiert.
Die 2 kapazitiv arbeitenden Sensorflächen sind hinter einer 5mm starken Glasfront angeordnet. Je Sensorfläche sind 2 rote Status-LEDs integriert. Mittels Keymapping können die Sensorflächen auch zu einer einzelnen Fläche kombiniert werden. Das Tastenfeld bietet außerdem weiße LEDs für das Corona-Licht der Wandbeleuchtung (Akzentbeleuchtung). Die einzelnen Sensorflächen sind in den Ecken blau hinterleuchtet (Tasten-Hinterleuchtung). Alle LEDs sowie auch die Wandbeleuchtung können beliebig angesteuert werden. So lässt sich das Tastenfeld auch bei geringem Umgebungslicht komfortabel bedienen.
Die Sensorflächen reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes Steuerkommando (Kurz, Lang oder Los) versendet.
Technische Daten
Abmessungen : 90mm x 90mm x 16,9mm (B x L x H)
Schutzart IP20
Sensor-Tastenfeld mit 8 Tasten, Bargraph-Anzeige und Temperatursensor; in Schwarz
Der LCN-GT8 (LCN-GTS8) ist ein 8-fach Sensor-Tastenfeld mit Messwert-Anzeige für den T-Anschluss. Der integrierte Temperatursensor kann mit LCN-Modulen ab Firmware 1706... (Juni 2013) genutzt werden. Die Bargraph-Anzeige ermöglicht die Anzeige analoger Ist- und Sollwerte. Die Sensorflächen verfügen zusätzlich über je eine integrierte Status-LED und eine weiße, flächige Hinterleuchtung.
Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass es sich auch bei geringem Umgebungslicht komfortabel bedienen lässt.Die 8 kapazitiv arbeitenden Sensorflächen sind hinter einer 5 mm (3 mm) starken Glasfront angeordnet. Eine leichte Berührung der Oberfläche genügt, um Funktionen auszulösen. Die Beschriftung der Sensorflächen erfolgt individuell per Folie und kann jederzeit geändert werden.
Lieferumfang
LCN-GTS8
T-Anschlussleitung
Montagerahmen
2 Stk. Schrauben 3,2x25mm
Beschriftungsblatt
Anschluss
Versorgungsspannung: über den T-Anschluss (optional mit LCN-NUI)
LCN-Anschluss: Federkontakte zum Aufstecken auf den Montagerahmen
Funktion
Tasten: 8 kapazitive Sensorflächen, davon 6 mit Status-LED hinter Glas mit den Funktionen KURZ / LANG / LOS
LEDs: 6 LEDs zur Anzeige von LCN-Statusmeldungen zur Funktionen: AUS / BLINKEN / FLACKERN / AN, 2 Helligkeiten, Bargraph-Anzeige mit 15 LEDs zur Anzeige von Mess- oder Ausgangswerten, per Kommando umschaltbar
Tastenhinterleuchtung (weiß) Funktionen: AUS / AN
weiße Corona®-LEDs ansteuerbar über Kommando ”GT-Helligkeit” einstellbar
Temperatursensor: Messbereich von -10°C bis +50°C, Auflösung 0,1°C Genauigkeit typ. 0,3°C von +15°C bis +30°C
Einbau
Abmessungen: 75mm x 75mm x 10,5 mm (B x H x T)(3mm Glasstärke ® LCN-GTS8)
Umgebung: -10°C bis +50°C, Luftfeuchtigkeit: max. 80% rel., nicht betauend
Verwendung: Ortsfeste Installation nach VDE632, VDE637
Schutzart: IP20
Montage: Installation auf einer UP-Dose
Sensor-Tastenfeld mit 6 Tasten und 33 LEDs; in Champagner
Das LCN-GT6L ist ein elegantes Sensor-Tastenfeld mit besonders komfortabel bedienbaren Tasten, wahlweise auch mit Schieberegler-Funktion. Zusätzlich verfügt es über einen Temperatursensor. Es wird mittels Montageplatte auf eine Lampenauslassdose montiert und verankert. Es belegt den I-Anschluss eines beliebigen LCN-Moduls. Corona®-Licht, Tastenbeleuchtung und hellere LEDs stehen optional mit dem LCN-NUI zur Verfügung.
Das LCN-GT6L bietet in einer neuen, innovativen Bauform drei Sensorfelder, die jeweils in drei Funktionsmodi parametriert werden können.
Große Tastenfläche. Dank einer Höhe von acht cm bieten große Tasten eine besonders komfortable Bedienung. Selbst für Menschen mit Bewegungseinschränkungen.
Eine Einstellung von zwei Tasten á 4 cm ist hilfreich, wenn viele Funktionen parametriert werden sollen.
Der Schieberegler eignet sich vor allem zum Dimmen: Durch Tippen auf eine beliebige Stelle auf der Taste lässt sich direkt die gewünschte Helligkeit einstellen.
Zusätzlich sind je Sensorfläche zwei rote Status-LEDs integriert. Eine individuelle Beschriftung der Sensorflächen kann auf Papier oder Folie übertragen und hinter der Glasfläche platziert werden. Diese Beschriftung kann jederzeit ausgetauscht werden, so dass Änderungen in der Tastenbelegung kein Problem sind. Optional im Betrieb mit dem LCN-NUI bietet das LCN-GT6L außerdem einen Corona-Lichtkranz für die Wandbeleuchtung und eine weiße Tastenhintergrundbeleuchtung.
Die einzelnen Sensorflächen sind weiß hinterleuchtet. Alle LEDs, wie auch die Corona-LEDs, können beliebig angesteuert werden. So lässt sich das LCN-GT6L auch bei geringem Umgebungslicht komfortabel bedienen. Das LCN-GT6L bietet einen Infrarot Fernsteuer-Empfänger für alle LCN-Handsender. Über die Fernsteuerung können weitere Funktionen parametriert werden.
Technische Daten
Abmessungen : 50mm x 300mm x 12mm (B x L x H)
Schutzart IP20
Sensor-Tastenfeld mit 8 Tasten, Bargraph-Anzeige und Temperatursensor; in Champagner
Der LCN-GT8 (LCN-GTS8) ist ein 8-fach Sensor-Tastenfeld mit Messwert-Anzeige für den T-Anschluss. Der integrierte Temperatursensor kann mit LCN-Modulen ab Firmware 1706.. (Juni 2013) genutzt werden.
Die Bargraph-Anzeige ermöglicht die Anzeige analoger Ist- und Sollwerte. Die Sensorflächen verfügen zusätzlich über je eine integrierte Status-LED und eine weiße, flächige Hinterleuchtung.Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass es sich auch bei geringem Umgebungslicht komfortabel bedienen lässt.Die 8 kapazitiv arbeitenden Sensorflächen sind hinter einer 5 mm (3 mm) starken Glasfront angeordnet. Eine leichte Berührung der Oberfläche genügt, um Funktionen auszulösen. Die Beschriftung der Sensorflächen erfolgt individuell per Folie und kann jederzeit geändert werden.
Lieferumfang
LCN-GT8
T-Anschlussleitung
Montagerahmen
2 Stk. Schrauben 3,2x25mm
Beschriftungsblatt.
Anschluss
Versorgungsspannung: über den T-Anschluss (optional mit LCN-NUI)
LCN-Anschluss: Federkontakte zum Aufstecken auf den Montagerahmen
Funktion
Tasten: 8 kapazitive Sensorflächen, davon 6 mit Status-LED hinter Glas mit den Funktionen KURZ / LANG / LOS
LEDs: 6 LEDs zur Anzeige von LCN-Statusmeldungen zur Funktionen: AUS / BLINKEN / FLACKERN / AN, 2 Helligkeiten
Bargraph-Anzeige mit 15 LEDs zur Anzeige von Mess- oder Ausgangswerten, per Kommando umschaltbar, Tastenhinterleuchtung (weiß), Funktionen: AUS / AN, weiße Corona®-LEDs ansteuerbar über Kommando ”GT-Helligkeit” einstellbar
Temperatursensor: Messbereich von -10°C bis +50°C, Auflösung 0,1°C Genauigkeit typ. 0,3°C von +15°C bis +30°C
Einbau
Abmessungen: 90mm x 90mm x 12,5 mm (B x H x T)(5mm Glasstärke ® LCN-GT8)
Umgebung: -10°C bis +50°C, Luftfeuchtigkeit: max. 80% rel., nicht betauend
Verwendung: Ortsfeste Installation nach VDE632, VDE637
Schutzart: IP20
Montage: Installation auf einer UP-Dose
Rahmenloses Sensor-Tastenfeld mit 10 Tasten, 2,8” TFT-Farbdisplay, Zeitschaltuhr und Temperatursensor; in Champagner
Die Sensorflächen des LCN-GTS10D reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG oder LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen inklusive Adapter LCN-TED an den I-Anschluss eines LCN-Moduls übertragen.
Die 6 Status-LEDs in den unteren Sensorflächen werden individuell über den I-Anschluss gesteuert und über LCN-PRO konfiguriert (AN, AUS, BLINKEN, FLACKERN).
Mit dem integrierten Temperatursensor eignet sich der Taster zur Temperatur-Regelung.
Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass es sich auch bei geringem Umgebungslicht komfortabel bedienen lässt.
Das LCN-GTS10D darf nur aus dem beiliegenden Netzteil LCN-NUI versorgt werden. Die Konfiguration erfolgt mit der LCN-PRO ab Version 3.64. Der Betrieb ist an allen LCN-Busmodulen ab Firmware 140719 (Juli 2010) möglich.
Das Display zeigt in der obersten Symbol-Zeile maximal 6 Symbole statusabhängig an. In den unteren Text-Zeilen kann beliebiger Text angezeigt werden, der statusunabhängig oder statusabhängig dargestellt wird. Das TFT Farbdisplay hat eine Größe von 2,8” bzw. 320 x 240 Pixel.
Im LCN-GTS10D ist eine 24-Kanal Zeitschaltuhr mit insgesamt 96 Schaltzeitpunkten integriert.
Lieferumfang
LCN-GTS10D
LCN-NUI (Netzteil)
Technische Daten
Abmessungen : 75mm x 145mm x 10,5mm (B x L x H)
Schutzart IP20
Herstellerartikelnummer: 30229
Sensor-Tastenfeld mit 4 Tasten, 2,8” TFT-Farbdisplay, Zeitschaltuhr und Temperatursensor; in Champagner
Die kapazitiven Sensorflächen des LCN-GT4D reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG oder LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen an den I-Anschluss eines LCN-Moduls übertragen.
Das LCN-GT4D darf nur aus dem beiliegenden Netzteil LCN-NUI versorgt werden. Die Konfiguration erfolgt mit der LCN-PRO ab Version 3.7. Der Betrieb ist an allen LCN-Busmodulen ab Firmware 140719 (Juli 2010) möglich.
Das Display zeigt in der obersten Symbol-Zeile maximal 6 Symbole statusabhängig an. In den unteren Text-Zeilen kann beliebiger Text angezeigt werden, der statusunabhängig oder statusabhängig dargestellt wird. Das TFT Farbdisplay hat eine Größe von 2,8” bzw. 320 x 240 Pixel.
Im LCN-GT4D ist eine 24-Kanal Zeitschaltuhr mit insgesamt 96 Schaltzeitpunkten integriert.
Mit dem integrierten Temperatursensor eignet es sich zur Temperatur-Regelung.
Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass sich das LCN-GT4D auch bei geringem Umgebungslicht komfortabel bedienen lässt.
Technische Daten
Abmessungen : 90mm x 90mm x 13mm (B x L x H)
Schutzart IP20
Sensor-Tastenfeld mit 8 Tasten, Bargraph-Anzeige und Temperatursensor; in Schwarz
Der LCN-GT8 (LCN-GTS8) ist ein 8-fach Sensor-Tastenfeld mit Messwert-Anzeige für den T-Anschluss. Der integrierte Temperatursensor kann mit LCN-Modulen ab Firmware 1706.. (Juni 2013) genutzt werden.
Die Bargraph-Anzeige ermöglicht die Anzeige analoger Ist- und Sollwerte. Die Sensorflächen verfügen zusätzlich über je eine integrierte Status-LED und eine weiße, flächige Hinterleuchtung.Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass es sich auch bei geringem Umgebungslicht komfortabel bedienen lässt.Die 8 kapazitiv arbeitenden Sensorflächen sind hinter einer 5 mm (3 mm) starken Glasfront angeordnet. Eine leichte Berührung der Oberfläche genügt, um Funktionen auszulösen. Die Beschriftung der Sensorflächen erfolgt individuell per Folie und kann jederzeit geändert werden.
Lieferumfang
LCN-GT8
T-Anschlussleitung
Montagerahmen
2 Stk. Schrauben 3,2x25mm
Beschriftungsblatt.
Anschluss
Versorgungsspannung: über den T-Anschluss (optional mit LCN-NUI)
LCN-Anschluss: Federkontakte zum Aufstecken auf den Montagerahmen
Funktion
Tasten: 8 kapazitive Sensorflächen, davon 6 mit Status-LED hinter Glas mit den Funktionen KURZ / LANG / LOS
LEDs: 6 LEDs zur Anzeige von LCN-Statusmeldungen zur Funktionen: AUS / BLINKEN / FLACKERN / AN, 2 Helligkeiten
Bargraph-Anzeige mit 15 LEDs zur Anzeige von Mess- oder Ausgangswerten, per Kommando umschaltbar, Tastenhinterleuchtung (weiß), Funktionen: AUS / AN, weiße Corona®-LEDs ansteuerbar über Kommando ”GT-Helligkeit” einstellbar
Temperatursensor: Messbereich von -10°C bis +50°C, Auflösung 0,1°C Genauigkeit typ. 0,3°C von +15°C bis +30°C
Einbau
Abmessungen: 90mm x 90mm x 12,5 mm (B x H x T): (5mm Glasstärke ® LCN-GT8)
Umgebung: -10°C bis +50°C, Luftfeuchtigkeit: max. 80% rel., nicht betauend
Verwendung: Ortsfeste Installation nach VDE632, VDE637
Schutzart: IP20
Montage: Installation auf einer UP-Dose

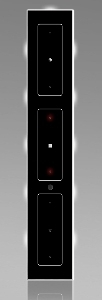

Sensor-Tastenfeld mit 6 Tasten und 33 LEDs; in Schwarz
Das LCN-GT6L ist ein elegantes Sensor-Tastenfeld mit besonders komfortabel bedienbaren Tasten, wahlweise auch mit Schieberegler-Funktion. Zusätzlich verfügt es über einen Temperatursensor. Es wird mittels Montageplatte auf eine Lampenauslassdose montiert und verankert. Es belegt den I-Anschluss eines beliebigen LCN-Moduls. Corona®-Licht, Tastenbeleuchtung und hellere LEDs stehen optional mit dem LCN-NUI zur Verfügung.
Das LCN-GT6L bietet in einer neuen, innovativen Bauform drei Sensorfelder, die jeweils in drei Funktionsmodi parametriert werden können.
Große Tastenfläche. Dank einer Höhe von acht cm bieten große Tasten eine besonders komfortable Bedienung. Selbst für Menschen mit Bewegungseinschränkungen.
Eine Einstellung von zwei Tasten á 4 cm ist hilfreich, wenn viele Funktionen parametriert werden sollen.
Der Schieberegler eignet sich vor allem zum Dimmen: Durch Tippen auf eine beliebige Stelle auf der Taste lässt sich direkt die gewünschte Helligkeit einstellen.
Zusätzlich sind je Sensorfläche zwei rote Status-LEDs integriert. Eine individuelle Beschriftung der Sensorflächen kann auf Papier oder Folie übertragen und hinter der Glasfläche platziert werden. Diese Beschriftung kann jederzeit ausgetauscht werden, so dass Änderungen in der Tastenbelegung kein Problem sind. Optional im Betrieb mit dem LCN-NUI bietet das LCN-GT6L außerdem einen Corona-Lichtkranz für die Wandbeleuchtung und eine weiße Tastenhintergrundbeleuchtung.
Die einzelnen Sensorflächen sind weiß hinterleuchtet. Alle LEDs, wie auch die Corona-LEDs, können beliebig angesteuert werden. So lässt sich das LCN-GT6L auch bei geringem Umgebungslicht komfortabel bedienen. Das LCN-GT6L bietet einen Infrarot Fernsteuer-Empfänger für alle LCN-Handsender. Über die Fernsteuerung können weitere Funktionen parametriert werden.
Technische Daten
Abmessungen : 50mm x 300mm x 12mm (B x L x H)
Schutzart IP20
Nearfield Communication (NFC)-Transponder mit zwei kapazitiven Tasten und IR-Empfänger; in Weiß
Der LCN-GT2T vereint einen Nearfield Communication (NFC)-Transponderleser für das Auslesen von Chipkarten, ein Glastastenfeld mit zwei Sensorflächen und einen Infrarotempfänger. Der Leser unterstützt NFC-Transponder vom Typ ISO14443-A (Mifare/Legic) und ISO15693 (Legic). Die Tasten hinter einer stabilen Glasplatte liefern je nach Betätigungsart die im LCN-System gewohnten Signale Kurz, Lang und Los. So kann eine Türglocke betätigt oder Licht eingeschaltet werden. Die Beschriftung der Sensorflächen erfolgt individuell per Folie. Je eine rote LED pro Taste signalisiert als Ein, Blinkend oder Flackernd beliebige Stati im System. Über den ebenso integrierten Infrarotempfänger können mit der Fernbedienung LCN-RT bis zu zwölf weitere Funktionen ausgelöst werden, dabei überträgt sie zur Sicherheit einen vom Nutzer definierten Code sowie ihre Seriennummer zur Identifikation. Der dimmbare Corona®-Lichtkranz dient wie bei den LCN-GT-Glastastenfeldern der dekorativen Wandbeleuchtung und als dezentes Orientierungslicht.
Technische Daten
Größe: 75 mm x 75 mm
Rahmenloses Sensor-Tastenfeld mit 4 Tasten, 2,8” TFT-Farbdisplay, Zeitschaltuhr und Temperatursensor; in Schwarz
Die kapazitiven Sensorflächen des LCN-GTS4D reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG ODER LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen an den I-Anschluss eines LCN-Moduls übertragen.
Das LCN-GTS4D darf nur aus dem beiliegenden Netzteil LCN-NUI versorgt werden. Die Konfiguration erfolgt mit der LCN-PRO ab Version 3.7. Der Betrieb ist an allen LCN-Busmodulen ab Firmware 140719 (Juli 2010) möglich.
Das Display zeigt in der obersten Symbol-Zeile maximal 6 Symbole statusabhängig an. In den unteren Text-Zeilen kann beliebiger Text angezeigt werden, der statusunabhängig oder statusabhängig dargestellt wird. Das TFT-Farbdisplay hat eine Größe von 2,8” bzw. 320 x 240 Pixel.
Im LCN-GTS4D ist eine 24-Kanal Zeitschaltuhr mit insgesamt 96 Schaltzeitpunkten integriert.
Mit dem integrierten Temperatursensor eignet es sich zur Temperatur-Regelung.
Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass sich das LCN-GT4D auch bei geringem Umgebungslicht komfortabel bedienen lässt.
Lieferumfang
LCN-GTS4D
LCN-NUI Netzteil
Technische Daten
Abmessungen : 75mm x 75mm x 10,5mm (B x L x H)
Schutzart IP20

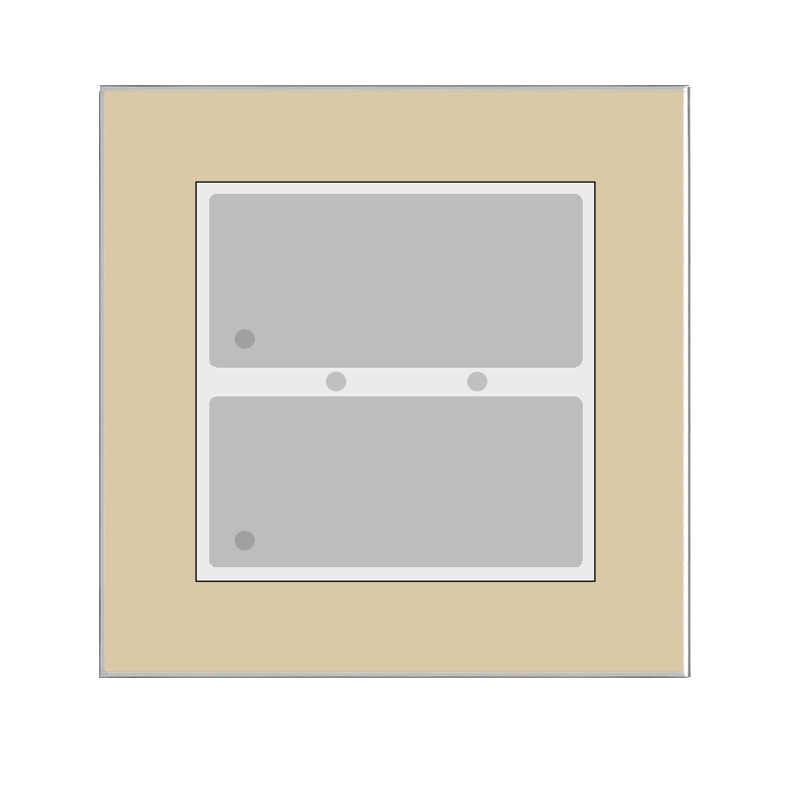

Sensor-Tastenfeld mit 2 Tasten; in Champagner

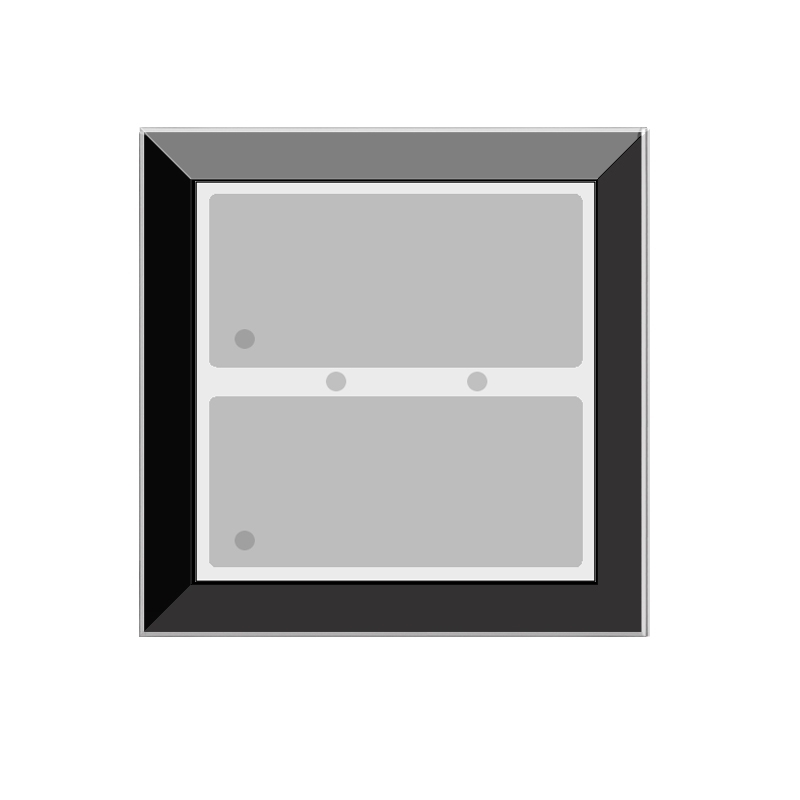

Das Sensor-Tastenfeld wird mittels Montageplatte auf eine Unterputzdose montiert.
Die 2 kapazitiv arbeitenden Sensorflächen sind hinter einer 5mm starken Glasfront angeordnet. Je Sensorfläche sind 2 rote Status-LEDs integriert. Mittels Keymapping können die Sensorflächen auch zu einer einzelnen Fläche kombiniert werden. Das Tastenfeld bietet außerdem weiße LEDs für das Corona-Licht der Wandbeleuchtung (Akzentbeleuchtung). Die einzelnen Sensorflächen sind in den Ecken blau hinterleuchtet (Tasten-Hinterleuchtung). Alle LEDs sowie auch die Wandbeleuchtung können beliebig angesteuert werden. So lässt sich das Tastenfeld auch bei geringem Umgebungslicht komfortabel bedienen.
Die Sensorflächen reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes Steuerkommando (Kurz, Lang oder Los) versendet.
Technische Daten
Abmessungen : 90mm x 90mm x 16,9mm (B x L x H)
Schutzart IP20
Sensor-Tastenfeld mit 12 Tasten inkl. Temperatursensor und Bargraph-Anzeige; in Weiß
Die Sensorflächen des LCN-GT12 reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG oder LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen an den T-Anschluss eines LCN-Moduls übertragen.
Die 12 Status-LEDs in den Sensorflächen werden individuell über den T-Anschluss gesteuert und über LCN-PRO konfiguriert (AN, AUS, BLINKEN, FLACKERN).
Die 15-stellige Bargraph-Anzeige kann analoge Werte in einem einstellbaren Wertebereich anzeigen. Zur Unterscheidung von Ist- und Sollwerten unterstützt sie einen Blink-Modus.
Mit dem integrierten Temperatursensor eignet sich der Taster zur Temperatur-Regelung.
Inkl. Corona®-Lichtkranz mit weißen LEDs zur dekorativen Akzentbeleuchtung und Tastenhinterleuchtung (optional mit Netzteil LCN-NUI).
Technische Daten
Abmessungen : 90mm x 160mm x 15,5mm (B x L x H)
Schutzart IP20
Rahmenloses Sensor-Tastenfeld mit 12 Tasten inkl. Temperatursensor und Bargraph-Anzeige; in Schwarz
Die Sensorflächen des LCN-GTS12 reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG oder LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen an den T-Anschluss eines LCN-Moduls übertragen.
Die 12 Status-LEDs in den Sensorflächen werden individuell über den T-Anschluss gesteuert und über LCN-PRO konfiguriert (AN, AUS, BLINKEN, FLACKERN).
Die 15-stellige Bargraph-Anzeige kann analoge Werte in einem einstellbaren Wertebereich anzeigen. Zur Unterscheidung von Ist- und Sollwerten unterstützt sie einen Blink-Modus.
Mit dem integrierten Temperatursensor eignet sich der Taster zur Temperatur-Regelung.
Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass sich das LCN-GTS12 auch bei geringem Umgebungslicht komfortabel bedienen lässt (optional mit Netzteil LCN-NUI) .
Technische Daten
Abmessungen: 75mm x 145mm x 10,5mm (B x L x H)
Schutzart: IP20
Herstellerartikelnummer: 30228

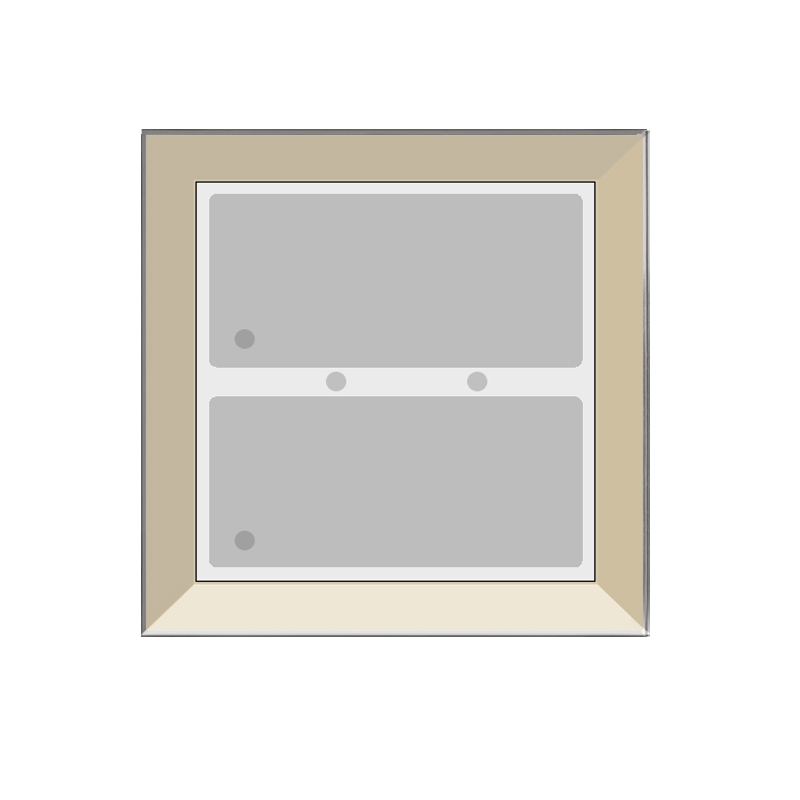

Glas-Tastenfeld, rahmenlos für I-Anschluss; champagner mit zwei kapazitiven Tasten und Corona®-Licht
Das LCN-GT2 ist ein Glas-Tastenfeld. Es wird per mitgelieferter Montageplatte auf eine UP-Dose montiert und mit einem Schieber fest verankert. Der Anschluss erfolgt über den I-Anschluss eines beliebigen LCN-Moduls ab Version 140719 (Juli 2010).
Beschreibung
Die zwei kapazitiv arbeitenden Sensorflächen sind hinter einer fünf bzw. drei Millimeter starken Oberfläche angeordnet. Eine leichte Berührung der Oberfläche genügt um Funktionen auszulösen. Eine in jede Sensorfläche integrierte Status-LED informiert über den aktuellen Status beliebiger Aktoren oder Sensoren im Gebäude. Dabei sind vier Zustände möglich.
Zusätzlich bietet das LCN-GT2 einen Corona-Lichtkranz mit weißen LEDs für die Wandbeleuchtung, dazu ist ein LCN-NUI erforderlich, für eine elegante Hinterleuchtung der Tasten. So lässt sich das LCN-GT2 auch bei geringem Umgebungslicht komfortabel bedienen. Die individuellen Beschriftungen für das LCN-GT2 werden auf eine Folie oder Papier übertragen und durch einen kleinen Schlitz hinter der Glasfläche platziert. Die Beschriftung kann jederzeit neu erstellt werden, so dass Änderungen in der Tastenbelegung kein Problem sind.
Anwendungsgebiete
Das LCN-GT2 ist für die Montage in trockenen Innenräumen bestimmt. Es kann für alle Schalt,- Regel- und Steuerungsaufgaben im LCN-Bussystem eingesetzt werden. Es eignet sich besonders für designorientierte Anwender mit höchsten Ansprüchen an Funktion und Komfort. Die beiden Tasten können zu einer großen Taste kombiniert werden.
Ein Betrieb von maximal vier LCN-GT2 parallel an einem Modul ist möglich.
Lieferumfang
LCN-GT2
Montageplatte
Beschriftungsfolie
Installationsanleitung
Technische Daten
Abmessungen: 90mm x 90mm
Sensor-Tastenfeld mit 6 Tasten und 33 LEDs; in Weiß
Das LCN-GT6L ist ein elegantes Sensor-Tastenfeld mit besonders komfortabel bedienbaren Tasten, wahlweise auch mit Schieberegler-Funktion. Zusätzlich verfügt es über einen Temperatursensor. Es wird mittels Montageplatte auf eine Lampenauslassdose montiert und verankert. Es belegt den I-Anschluss eines beliebigen LCN-Moduls. Corona®-Licht, Tastenbeleuchtung und hellere LEDs stehen optional mit dem LCN-NUI zur Verfügung.
Das LCN-GT6L bietet in einer neuen, innovativen Bauform drei Sensorfelder, die jeweils in drei Funktionsmodi parametriert werden können.
Große Tastenfläche. Dank einer Höhe von 8 cm bieten große Tasten eine besonders komfortable Bedienung. Selbst für Menschen mit Bewegungseinschränkungen.
Eine Einstellung von zwei Tasten á 4 cm ist hilfreich, wenn viele Funktionen parametriert werden sollen.
Der Schieberegler eignet sich vor allem zum Dimmen: Durch Tippen auf eine beliebige Stelle auf der Taste lässt sich direkt die gewünschte Helligkeit einstellen.
Zusätzlich sind je Sensorfläche zwei rote Status-LEDs integriert. Eine individuelle Beschriftung der Sensorflächen kann auf Papier oder Folie übertragen und hinter der Glasfläche platziert werden. Diese Beschriftung kann jederzeit ausgetauscht werden, so dass Änderungen in der Tastenbelegung kein Problem sind. Optional im Betrieb mit dem LCN-NUI bietet das LCN-GT6L außerdem einen Corona-Lichtkranz für die Wandbeleuchtung und eine weiße Tastenhintergrundbeleuchtung.
Die einzelnen Sensorflächen sind weiß hinterleuchtet. Alle LEDs, wie auch die Corona-LEDs, können beliebig angesteuert werden. So lässt sich das LCN-GT6L auch bei geringem Umgebungslicht komfortabel bedienen. Das LCN-GT6L bietet einen Infrarot Fernsteuer-Empfänger für alle LCN-Handsender. Über die Fernsteuerung können weitere Funktionen parametriert werden.
Technische Daten
Abmessungen : 50mm x 300mm x 12mm (B x L x H)
Schutzart IP20
Sensor-Tastenfeld mit 3 Tasten und 33 LEDs; in Schwarz
Das Sensor-Tastenfeld wird mittels Montagerahmen auf eine Lampenauslassdose montiert und verankert.
Die 3 kapazitiv arbeitenden Sensorflächen sind hinter einer 5 mm starken Glasfront angeordnet. Bei der Bedienung geben die eingebauten Tasten-Symbol LEDs eine optische Rückmeldung (grün). Zusätzlich sind je Sensorfläche 2 rote Status-LEDs integriert. Das Tastenfeld bietet außerdem 12 weiße LEDs für das Corona®-Lichtkranz der Wandbeleuchtung (Akzentbeleuchtung). Die einzelnen Sensorflächen sind in den Ecken blau hinterleuchtet (Tasten LEDs). Alle LEDs sowie auch die Wandbeleuchtung können beliebig angesteuert werden. So lässt sich das Tastenfeld auch bei geringem Umgebungslicht komfortabel bedienen.
Der integrierte Fernbedienungsempfänger reagiert auf LCN-codierte IR-Fernbedienungen.
Die Sensorflächen reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes Steuerkommando (Kurz, Lang oder Los) versendet.
Technische Daten
Abmessungen : 50mm x 300mm x 12mm (B x L x H)
Schutzart IP20
Glas-Tastenfeld zur Gestensteuerung; in Weiß
Der LCN-GG1 ist ein Sensor, der ohne Berührung Aktionen im LCN-Bus auslöst. Mit einer Wisch-Geste nach oben oder unten werden Schaltaktionen ausgelöst. Zusätzlich kann mit einer Dreh-Geste durch einen kreisenden Zeigefinger eine Gruppe von Leuchten gedimmt werden. Insgesamt 6 dieser Kombinationen können ausgewählt werden, indem der Nutzer horizontal nach links oder rechts wischt. Der LCN-GG1 wird an LCN-Busmodule ab Vers. 1E0706 (Juli 2020) angeschlossen. Zur Einrichtung ist die LCN-PRO ab Ver. 6.8.6 erforderlich.
Mit dem LCN-GG1 lassen sich per Gesten, also nur durch Handbewegungen vor dem Taster, Ausgänge steuern und Tasten auslösen. Der Taster wird dabei nicht berührt!
Durch seitliches Wischen vor dem Taster lassen sich bis zu 6 Gesten auswählen. Angezeigt wird die Nummer der Geste in Form der Augen eines Würfels in der Mitte. Jede Geste kann einen oder eine Kombination von Ausgängen ansteuern und das Lang- und Los-Kommando einer Taste aus der C-Tabelle auslösen. Durch Wischen nach oben oder unten werden das Lang- (hochwischen) oder Los-Kommando (runterwischen) der entsprechenden C-Taste ausgelöst. Durch Kreisen mit einem Finger im Bereich des Würfels lässt sich das Licht heller (im Uhrzeigersinn) oder dunkler (gegen den Uhrzeigersinn) regeln. Der äußere Kreis zeigt dabei die augenblickliche Helligkeit an. Es können bis zu 2 Taster GG1 an einem Modul betrieben werden, so dass insgesamt 12 Gesten möglich sind.
Anwendungsgebiete
Der LCN-GG1 ist für die Montage in trockenen Innenräumen bestimmt. Mit dem beiliegendem Adapter wird er mit Spannung versorgt und an einem I-Anschluss angeschlossen. Ein Corona®-Lichtkranz mit weißen LEDs dient zur dekorativen Wandbeleuchtung und als dezentes Orientierungslicht, so dass sich das LCN-GG auch bei geringem Umgebungslicht komfortabel bedienen lässt.
Technische Daten
Abmessungen: 110 mm x 110 mm
Sensor-Tastenfeld mit 12 Tasten inkl. Temperatursensor und Bargraph-Anzeige; in Schwarz
Die Sensorflächen des LCN-GT12 reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG oder LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen an den T-Anschluss eines LCN-Moduls übertragen.
Die 12 Status-LEDs in den Sensorflächen werden individuell über den T-Anschluss gesteuert und über LCN-PRO konfiguriert (AN, AUS, BLINKEN, FLACKERN).
Die 15-stellige Bargraph-Anzeige kann analoge Werte in einem einstellbaren Wertebereich anzeigen. Zur Unterscheidung von Ist- und Sollwerten unterstützt sie einen Blink-Modus.
Mit dem integrierten Temperatursensor eignet sich der Taster zur Temperatur-Regelung.
Inkl. Corona®-Lichtkranz mit weißen LEDs zur dekorativen Akzentbeleuchtung und Tastenhinterleuchtung (optional mit Netzteil LCN-NUI).
Technische Daten
Abmessungen : 90mm x 160mm x 15,5mm (B x L x H)
Schutzart IP20
Rahmenloses Sensor-Tastenfeld mit 12 Tasten inkl. Temperatursensor und Bargraph-Anzeige; in Weiß
Die Sensorflächen des LCN-GTS12 reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG oder LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen an den T-Anschluss eines LCN-Moduls übertragen.
Die 12 Status-LEDs in den Sensorflächen werden individuell über den T-Anschluss gesteuert und über LCN-PRO konfiguriert (AN, AUS, BLINKEN, FLACKERN).
Die 15-stellige Bargraph-Anzeige kann analoge Werte in einem einstellbaren Wertebereich anzeigen. Zur Unterscheidung von Ist- und Sollwerten unterstützt sie einen Blink-Modus.
Mit dem integrierten Temperatursensor eignet sich der Taster zur Temperatur-Regelung.
Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass sich das LCN-GTS12 auch bei geringem Umgebungslicht komfortabel bedienen lässt (optional mit Netzteil LCN-NUI) .
Technische Daten
Abmessungen: 75mm x 145mm x 10,5mm (B x L x H)
Schutzart: IP20
Herstellerartikelnummer: 30227
Sensor-Tastenfeld mit 10 Tasten, 2,8” TFT-Farbdisplay, Zeitschaltuhr und Temperatursensor; in Schwarz
Die Sensorflächen des LCN-GT10D reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG oder LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen inklusive Adapter LCN-TED an den I-Anschluss eines LCN-Moduls übertragen.
Die 6 Status-LEDs in den unteren Sensorflächen werden individuell über den I-Anschluss gesteuert und über LCN-PRO konfiguriert (AN, AUS, BLINKEN, FLACKERN).
Mit dem integrierten Temperatursensor eignet sich der Taster zur Temperatur-Regelung.
Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass es sich auch bei geringem Umgebungslicht komfortabel bedienen lässt.
Das LCN-GT10D darf nur aus dem beiliegenden Netzteil LCN-NUI versorgt werden. Die Konfiguration erfolgt mit der LCN-PRO ab Version 3.64. Der Betrieb ist an allen LCN-Busmodulen ab Firmware 140719 (Juli 2010) möglich.
Das Display zeigt in der obersten Symbol-Zeile maximal 6 Symbole statusabhängig an. In den unteren Text-Zeilen kann beliebiger Text angezeigt werden, der statusunabhängig oder statusabhängig dargestellt wird. Das TFT Farbdisplay hat eine Größe von 2,8” bzw. 320 x 240 Pixel.
Im LCN-GT10D ist eine 24-Kanal Zeitschaltuhr mit insgesamt 96 Schaltzeitpunkten integriert.
Technische Daten
Abmessungen : 90mm x 160mm x 15,5mm (B x L x H)
Schutzart IP20
Rahmenloses Sensor-Tastenfeld mit 10 Tasten, 2,8” TFT-Farbdisplay, Zeitschaltuhr und Temperatursensor; in Schwarz
Die Sensorflächen des LCN-GTS10D reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG ODER LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen inklusive Adapter LCN-TED an den I-Anschluss eines LCN-Moduls übertragen.
Die 6 Status-LEDs in den unteren Sensorflächen werden individuell über den I-Anschluss gesteuert und über LCN-PRO konfiguriert (AN, AUS, BLINKEN, FLACKERN).
Mit dem integrierten Temperatursensor eignet sich der Taster zur Temperatur-Regelung.
Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass es sich auch bei geringem Umgebungslicht komfortabel bedienen lässt.
Das LCN-GTS10D darf nur aus dem beiliegenden Netzteil LCN-NUI versorgt werden. Die Konfiguration erfolgt mit der LCN-PRO ab Version 3.64. Der Betrieb ist an allen LCN-Busmodulen ab Firmware 140719 (Juli 2010) möglich.
Das Display zeigt in der obersten Symbol-Zeile maximal 6 Symbole statusabhängig an. In den unteren Text-Zeilen kann beliebiger Text angezeigt werden, der statusunabhängig oder statusabhängig dargestellt wird. Das TFT Farbdisplay hat eine Größe von 2,8” bzw. 320 x 240 Pixel.
Im LCN-GTS10D ist eine 24-Kanal Zeitschaltuhr mit insgesamt 96 Schaltzeitpunkten integriert.
Lieferumfang
LCN-GTS10D
LCN-NUI Netzteil
Technische Daten
Abmessungen : 75mm x 145mm x 10,5mm (B x L x H)
Schutzart IP20
Herstellerartikelnummer: 30232
Sensor-Tastenfeld mit 8 Tasten, Bargraph-Anzeige und Temperatursensor; in Weiß
Der LCN-GT8 (LCN-GTS8) ist ein 8-fach Sensor-Tastenfeld mit Messwert-Anzeige für den T-Anschluss. Der integrierte Temperatursensor kann mit LCN-Modulen ab Firmware 1706.. (Juni 2013) genutzt werden.Die Bargraph-Anzeige ermöglicht die Anzeige analoger Ist- und Sollwerte. Die Sensorflächen verfügen zusätzlich über je eine integrierte Status-LED und eine weiße, flächige Hinterleuchtung.
Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass es sich auch bei geringem Umgebungslicht komfortabel bedienen lässt.Die 8 kapazitiv arbeitenden Sensorflächen sind hinter einer 5 mm (3 mm) starken Glasfront angeordnet. Eine leichte Berührung der Oberfläche genügt, um Funktionen auszulösen. Die Beschriftung der Sensorflächen erfolgt individuell per Folie und kann jederzeit geändert werden.
Lieferumfang
LCN-GTS8
T-Anschlussleitung
Montagerahmen
2 Stk. Schrauben 3,2x25mm
Beschriftungsblatt
Anschluss
Versorgungsspannung: über den T-Anschluss (optional mit LCN-NUI)
LCN-Anschluss: Federkontakte zum Aufstecken auf den Montagerahmen
Funktion
Tasten: 8 kapazitive Sensorflächen, davon 6 mit Status-LED hinter Glas mit den Funktionen KURZ / LANG / LOS
LEDs: 6 LEDs zur Anzeige von LCN-Statusmeldungen zur Funktionen: AUS / BLINKEN / FLACKERN / AN, 2 Helligkeiten, Bargraph-Anzeige mit 15 LEDs zur Anzeige von Mess- oder Ausgangswerten, per Kommando umschaltbar
Tastenhinterleuchtung (weiß) Funktionen: AUS / AN
weiße Corona®-LEDs ansteuerbar über Kommando ”GT-Helligkeit” einstellbar
Temperatursensor: Messbereich von -10°C bis +50°C, Auflösung 0,1°C Genauigkeit typ. 0,3°C von +15°C bis +30°C
Einbau
Abmessungen: 75mm x 75mm x 10,5 mm (B x H x T) (3mm Glasstärke ® LCN-GTS8)
Umgebung: -10°C bis +50°C, Luftfeuchtigkeit: max. 80% rel., nicht betauend
Verwendung: Ortsfeste Installation nach VDE632, VDE637
Schutzart: IP20
Montage: Installation auf einer UP-Dose
Sensor-Tastenfeld mit 10 Tasten, 2,8” TFT-Farbdisplay, Zeitschaltuhr und Temperatursensor; in Weiß
Die Sensorflächen des LCN-GT10D reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG oder LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen inklusive Adapter LCN-TED an den I-Anschluss eines LCN-Moduls übertragen.
Die 6 Status-LEDs in den unteren Sensorflächen werden individuell über den I-Anschluss gesteuert und über LCN-PRO konfiguriert (AN, AUS, BLINKEN, FLACKERN).
Mit dem integrierten Temperatursensor eignet sich der Taster zur Temperatur-Regelung.
Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass es sich auch bei geringem Umgebungslicht komfortabel bedienen lässt.
Das LCN-GT10D darf nur aus dem beiliegenden Netzteil LCN-NUI versorgt werden. Die Konfiguration erfolgt mit der LCN-PRO ab Version 3.64. Der Betrieb ist an allen LCN-Busmodulen ab Firmware 140719 (Juli 2010) möglich.
Das Display zeigt in der obersten Symbol-Zeile maximal 6 Symbole statusabhängig an. In den unteren Text-Zeilen kann beliebiger Text angezeigt werden, der statusunabhängig oder statusabhängig dargestellt wird. Das TFT Farbdisplay hat eine Größe von 2,8” bzw. 320 x 240 Pixel.
Im LCN-GT10D ist eine 24-Kanal Zeitschaltuhr mit insgesamt 96 Schaltzeitpunkten integriert.
Technische Daten
Abmessungen: 90mm x 160mm x 15,5mm (B x L x H)
Schutzart IP20
Sensor-Tastenfeld mit 12 Tasten inkl. Temperatursensor und Bargraph-Anzeige; in Champagner
Die Sensorflächen des LCN-GT12 reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG oder LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen an den T-Anschluss eines LCN-Moduls übertragen.
Die 12 Status-LEDs in den Sensorflächen werden individuell über den T-Anschluss gesteuert und über LCN-PRO konfiguriert (AN, AUS, BLINKEN, FLACKERN).
Die 15-stellige Bargraph-Anzeige kann analoge Werte in einem einstellbaren Wertebereich anzeigen. Zur Unterscheidung von Ist- und Sollwerten unterstützt sie einen Blink-Modus.
Mit dem integrierten Temperatursensor eignet sich der Taster zur Temperatur-Regelung.
Inkl. Corona®-Lichtkranz mit weißen LEDs zur dekorativen Akzentbeleuchtung und Tastenhinterleuchtung (optional mit Netzteil LCN-NUI).
Technische Daten
Abmessungen : 90mm x 160mm x 15,5mm (B x L x H)
Schutzart IP20
Sensor-Tastenfeld mit 6 Tasten und Temperatursensor; in Weiß
Die Sensorflächen des LCN-GT6 reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG oder LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen an den T-Anschluss eines LCN-Moduls übertragen.
Die 6 Status-LEDs in den Sensorflächen werden individuell über den T-Anschluss gesteuert und über LCN-PRO konfiguriert (AN, AUS, BLINKEN, FLACKERN).
Mit dem integrierten Temperatursensor eignet sich der Taster zur Temperatur-Regelung.
Inkl. Corona®-Lichtkranz mit weißen LEDs zur dekorativen Akzentbeleuchtung und Tastenhinterleuchtung (optional mit Netzteil LCN-NUI).
Technische Daten
Abmessungen : 90mm x 90mm x 13mm (B x L x H)
Schutzart IP20
Rahmenloses Sensor-Tastenfeld mit 12 Tasten inkl. Temperatursensor und Bargraph-Anzeige; in Champagner
Die Sensorflächen des LCN-GTS12 reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG oder LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen an den T-Anschluss eines LCN-Moduls übertragen.
Die 12 Status-LEDs in den Sensorflächen werden individuell über den T-Anschluss gesteuert und über LCN-PRO konfiguriert (AN, AUS, BLINKEN, FLACKERN).
Die 15-stellige Bargraph-Anzeige kann analoge Werte in einem einstellbaren Wertebereich anzeigen. Zur Unterscheidung von Ist- und Sollwerten unterstützt sie einen Blink-Modus.
Mit dem integrierten Temperatursensor eignet sich der Taster zur Temperatur-Regelung.
Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass sich das LCN-GTS12 auch bei geringem Umgebungslicht komfortabel bedienen lässt (optional mit Netzteil LCN-NUI) .
Technische Daten
Abmessungen: 75mm x 145mm x 10,5mm (B x L x H)
Schutzart: IP20
Herstellerartikelnummer: 30227
Nearfield Communication (NFC)-Transponder mit zwei kapazitiven Tasten und IR-Empfänger; in Champagner
Der LCN-GT2T vereint einen Nearfield Communication (NFC)-Transponderleser für das Auslesen von Chipkarten, ein Glastastenfeld mit zwei Sensorflächen und einen Infrarotempfänger. Der Leser unterstützt NFC-Transponder vom Typ ISO14443-A (Mifare/Legic) und ISO15693 (Legic). Die Tasten hinter einer stabilen Glasplatte liefern je nach Betätigungsart die im LCN-System gewohnten Signale Kurz, Lang und Los. So kann eine Türglocke betätigt oder Licht eingeschaltet werden. Die Beschriftung der Sensorflächen erfolgt individuell per Folie. Je eine rote LED pro Taste signalisiert als Ein, Blinkend oder Flackernd beliebige Stati im System. Über den ebenso integrierten Infrarotempfänger können mit der Fernbedienung LCN-RT bis zu zwölf weitere Funktionen ausgelöst werden, dabei überträgt sie zur Sicherheit einen vom Nutzer definierten Code sowie ihre Seriennummer zur Identifikation. Der dimmbare Corona®-Lichtkranz dient wie bei den LCN-GT-Glastastenfeldern der dekorativen Wandbeleuchtung und als dezentes Orientierungslicht.
Technische Daten
Größe: 75 mm x 75 mm
Glas-Tastenfeld, rahmenlos für I-Anschluss; weiß mit zwei kapazitivenTasten und Corona®-Licht
Das LCN-GT2 ist ein Glas-Tastenfeld. Es wird per mitgelieferter Montageplatte auf eine UP-Dose montiert und mit einem Schieber fest verankert. Der Anschluss erfolgt über den I-Anschluss eines beliebigen LCN-Moduls ab Version 140719 (Juli 2010).
Beschreibung
Die zwei kapazitiv arbeitenden Sensorflächen sind hinter einer fünf bzw. drei Millimeter starken Oberfläche angeordnet. Eine leichte Berührung der Oberfläche genügt um Funktionen auszulösen. Eine in jede Sensorfläche integrierte Status-LED informiert über den aktuellen Status beliebiger Aktoren oder Sensoren im Gebäude. Dabei sind vier Zustände möglich.
Zusätzlich bietet das LCN-GT2 einen Corona-Lichtkranz mit weißen LEDs für die Wandbeleuchtung, dazu ist ein LCN-NUI erforderlich, für eine elegante Hinterleuchtung der Tasten. So lässt sich das LCN-GT2 auch bei geringem Umgebungslicht komfortabel bedienen. Die individuellen Beschriftungen für das LCN-GT2 werden auf eine Folie oder Papier übertragen und durch einen kleinen Schlitz hinter der Glasfläche platziert. Die Beschriftung kann jederzeit neu erstellt werden, so dass Änderungen in der Tastenbelegung kein Problem sind.
Anwendungsgebiete
Das LCN-GT2 ist für die Montage in trockenen Innenräumen bestimmt. Es kann für alle Schalt,- Regel- und Steuerungsaufgaben im LCN-Bussystem eingesetzt werden. Es eignet sich besonders für designorientierte Anwender mit höchsten Ansprüchen an Funktion und Komfort. Die beiden Tasten können zu einer großen Taste kombiniert werden.
Ein Betrieb von maximal vier LCN-GT2 parallel an einem Modul ist möglich.
Lieferumfang
LCN-GT2
Montageplatte
Beschriftungsfolie
Installationsanleitung
Technische Daten
Abmessungen: 90mm x 90mm
Rahmenloses Sensor-Tastenfeld mit 6 Tasten und Temperatursensor; in Champagner
Die Sensorflächen des LCN-GTS6 reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG oder LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen an den T-Anschluss eines LCN-Moduls übertragen.
Die 6 Status-LEDs in den Sensorflächen werden individuell über den T-Anschluss gesteuert und über LCN-PRO konfiguriert (AN, AUS, BLINKEN, FLACKERN). Mit dem integrierten Temperatursensor eignet sich der Taster zur Temperatur-Regelung.
Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass sich das LCN-GTS6 auch bei geringem Umgebungslicht komfortabel bedienen lässt (optional mit Netzteil LCN-NUI) .
Technische Daten
Abmessungen : 75mm x 75mm x 10,5mm (B x L x H)
Schutzart IP20
Sensor-Tastenfeld mit 8 Tasten, Bargraph-Anzeige und Temperatursensor; in Champagner
Der LCN-GT8 (LCN-GTS8) ist ein 8-fach Sensor-Tastenfeld mit Messwert-Anzeige für den T-Anschluss. Der integrierte Temperatursensor kann mit LCN-Modulen ab Firmware 1706.. (Juni 2013) genutzt werden. Die Bargraph-Anzeige ermöglicht die Anzeige analoger Ist- und Sollwerte. Die Sensorflächen verfügen zusätzlich über je eine integrierte Status-LED und eine weiße, flächige Hinterleuchtung.
Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass es sich auch bei geringem Umgebungslicht komfortabel bedienen lässt.Die 8 kapazitiv arbeitenden Sensorflächen sind hinter einer 5 mm (3 mm) starken Glasfront angeordnet. Eine leichte Berührung der Oberfläche genügt, um Funktionen auszulösen. Die Beschriftung der Sensorflächen erfolgt individuell per Folie und kann jederzeit geändert werden.
Lieferumfang
LCN-GTS8
T-Anschlussleitung
Montagerahmen
2 Stk. Schrauben 3,2x25mm
Beschriftungsblatt
Anschluss
Versorgungsspannung: über den T-Anschluss (optional mit LCN-NUI)
LCN-Anschluss: Federkontakte zum Aufstecken auf den Montagerahmen
Funktion
Tasten: 8 kapazitive Sensorflächen, davon 6 mit Status-LED hinter Glas mit den Funktionen KURZ / LANG / LOS
LEDs: 6 LEDs zur Anzeige von LCN-Statusmeldungen zur Funktionen: AUS / BLINKEN / FLACKERN / AN, 2 Helligkeiten, Bargraph-Anzeige mit 15 LEDs zur Anzeige von Mess- oder Ausgangswerten, per Kommando umschaltbar
Tastenhinterleuchtung (weiß) Funktionen: AUS / AN
weiße Corona®-LEDs ansteuerbar über Kommando ”GT-Helligkeit” einstellbar
Temperatursensor: Messbereich von -10°C bis +50°C, Auflösung 0,1°C Genauigkeit typ. 0,3°C von +15°C bis +30°C
Einbau
Abmessungen: 75mm x 75mm x 10,5 mm (B x H x T) (3mm Glasstärke ® LCN-GTS8)
Umgebung: -10°C bis +50°C, Luftfeuchtigkeit: max. 80% rel., nicht betauend
Verwendung: Ortsfeste Installation nach VDE632, VDE637
Schutzart: IP20
Montage: Installation auf einer UP-Dose
Rahmenloses Sensor-Tastenfeld mit 10 Tasten, 2,8” TFT-Farbdisplay, Zeitschaltuhr und Temperatursensor; in Weiß
Die Sensorflächen des LCN-GTS10D reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG oder LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen inklusive Adapter LCN-TED an den I-Anschluss eines LCN-Moduls übertragen.
Die 6 Status-LEDs in den unteren Sensorflächen werden individuell über den I-Anschluss gesteuert und über LCN-PRO konfiguriert (AN, AUS, BLINKEN, FLACKERN).
Mit dem integrierten Temperatursensor eignet sich der Taster zur Temperatur-Regelung.
Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass es sich auch bei geringem Umgebungslicht komfortabel bedienen lässt.
Das LCN-GTS10D darf nur aus dem beiliegenden Netzteil LCN-NUI versorgt werden. Die Konfiguration erfolgt mit der LCN-PRO ab Version 3.64. Der Betrieb ist an allen LCN-Busmodulen ab Firmware 140719 (Juli 2010) möglich.
Das Display zeigt in der obersten Symbol-Zeile maximal 6 Symbole statusabhängig an. In den unteren Text-Zeilen kann beliebiger Text angezeigt werden, der statusunabhängig oder statusabhängig dargestellt wird. Das TFT Farbdisplay hat eine Größe von 2,8” bzw. 320 x 240 Pixel.
Im LCN-GTS10D ist eine 24-Kanal Zeitschaltuhr mit insgesamt 96 Schaltzeitpunkten integriert.
Lieferumfang
LCN-GTS10D
LCN-NUI Netzteil
Technische Daten
Abmessungen : 75mm x 145mm x 10,5mm (B x L x H)Schutzart IP20
Herstellerartikelnummer: 30232
Glas-Tastenfeld zur Gestensteuerung; in Schwarz
Der LCN-GG1 ist ein Sensor, der ohne Berührung Aktionen im LCN-Bus auslöst. Mit einer Wisch-Geste nach oben oder unten werden Schaltaktionen ausgelöst. Zusätzlich kann mit einer Dreh-Geste durch einen kreisenden Zeigefinger eine Gruppe von Leuchten gedimmt werden. Insgesamt 6 dieser Kombinationen können ausgewählt werden, indem der Nutzer horizontal nach links oder rechts wischt.
Der LCN-GG1 wird an LCN-Busmodule ab Vers. 1E0706 (Juli 2020) angeschlossen. Zur Einrichtung ist die LCN-PRO ab Ver. 6.8.6 erforderlich.
Mit dem LCN-GG1 lassen sich per Gesten, also nur durch Handbewegungen vor dem Taster, Ausgänge steuern und Tasten auslösen. Der Taster wird dabei nicht berührt!
Durch seitliches Wischen vor dem Taster lassen sich bis zu 6 Gesten auswählen. Angezeigt wird die Nummer der Geste in Form der Augen eines Würfels in der Mitte. Jede Geste kann einen oder eine Kombination von Ausgängen ansteuern und das Lang- und Los-Kommando einer Taste aus der C-Tabelle auslösen. Durch Wischen nach oben oder unten werden das Lang- (hochwischen) oder Los-Kommando (runterwischen) der entsprechenden C-Taste ausgelöst. Durch Kreisen mit einem Finger im Bereich des Würfels lässt sich das Licht heller (im Uhrzeigersinn) oder dunkler (gegen den Uhrzeigersinn) regeln. Der äußere Kreis zeigt dabei die augenblickliche Helligkeit an. Es können bis zu 2 Taster GG1 an einem Modul betrieben werden, so dass insgesamt 12 Gesten möglich sind.
Anwendungsgebiete
Der LCN-GG1 ist für die Montage in trockenen Innenräumen bestimmt. Mit dem beiliegendem Adapter wird er mit Spannung versorgt und an einem I-Anschluss angeschlossen. Ein Corona®-Lichtkranz mit weißen LEDs dient zur dekorativen Wandbeleuchtung und als dezentes Orientierungslicht, so dass sich das LCN-GG auch bei geringem Umgebungslicht komfortabel bedienen lässt.
Technische Daten
Abmessungen: 110 mm x 110 mm
Sensor-Tastenfeld mit 6 Tasten und Temperatursensor; in Schwarz
Die Sensorflächen des LCN-GT6 reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG oder LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen an den T-Anschluss eines LCN-Moduls übertragen.
Die 6 Status-LEDs in den Sensorflächen werden individuell über den T-Anschluss gesteuert und über LCN-PRO konfiguriert (AN, AUS, BLINKEN, FLACKERN).
Mit dem integrierten Temperatursensor eignet sich der Taster zur Temperatur-Regelung.
Inkl. Corona®-Lichtkranz mit weißen LEDs zur dekorativen Akzentbeleuchtung und Tastenhinterleuchtung (optional mit Netzteil LCN-NUI).
Technische Daten
Abmessungen : 90mm x 90mm x 13mm (B x L x H)
Schutzart IP20
Nearfield Communication (NFC)-Transponder mit zwei kapazitiven Tasten und IR-Empfänger; in Schwarz
Der LCN-GT2T vereint einen Nearfield Communication (NFC)-Transponderleser für das Auslesen von Chipkarten, ein Glastastenfeld mit zwei Sensorflächen und einen Infrarotempfänger. Der Leser unterstützt NFC-Transponder vom Typ ISO14443-A (Mifare/Legic) und ISO15693 (Legic). Die Tasten hinter einer stabilen Glasplatte liefern je nach Betätigungsart die im LCN-System gewohnten Signale Kurz, Lang und Los. So kann eine Türglocke betätigt oder Licht eingeschaltet werden. Die Beschriftung der Sensorflächen erfolgt individuell per Folie. Je eine rote LED pro Taste signalisiert als Ein, Blinkend oder Flackernd beliebige Stati im System. Über den ebenso integrierten Infrarotempfänger können mit der Fernbedienung LCN-RT bis zu zwölf weitere Funktionen ausgelöst werden, dabei überträgt sie zur Sicherheit einen vom Nutzer definierten Code sowie ihre Seriennummer zur Identifikation. Der dimmbare Corona®-Lichtkranz dient wie bei den LCN-GT-Glastastenfeldern der dekorativen Wandbeleuchtung und als dezentes Orientierungslicht.
Technische Daten
Größe: 75 mm x 75 mm
Sensor-Tastenfeld mit 4 Tasten, 2,8” TFT-Farbdisplay, Zeitschaltuhr und Temperatursensor; in Schwarz
Die kapazitiven Sensorflächen des LCN-GT4D reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG oder LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen an den I-Anschluss eines LCN-Moduls übertragen.
Das LCN-GT4D darf nur aus dem beiliegenden Netzteil LCN-NUI versorgt werden. Die Konfiguration erfolgt mit der LCN-PRO ab Version 3.7. Der Betrieb ist an allen LCN-Busmodulen ab Firmware 140719 (Juli 2010) möglich.
Das Display zeigt in der obersten Symbol-Zeile maximal 6 Symbole statusabhängig an. In den unteren Text-Zeilen kann beliebiger Text angezeigt werden, der statusunabhängig oder statusabhängig dargestellt wird. Das TFT Farbdisplay hat eine Größe von 2,8” bzw. 320 x 240 Pixel.
Im LCN-GT4D ist eine 24-Kanal Zeitschaltuhr mit insgesamt 96 Schaltzeitpunkten integriert.
Mit dem integrierten Temperatursensor eignet es sich zur Temperatur-Regelung.
Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass sich das LCN-GT4D auch bei geringem Umgebungslicht komfortabel bedienen lässt.
Technische Daten
Abmessungen : 90mm x 90mm x 13mm (B x L x H)
Schutzart IP20
Sensor-Tastenfeld mit 8 Tasten, Bargraph-Anzeige und Temperatursensor; in Weiß
Der LCN-GT8 (LCN-GTS8) ist ein 8-fach Sensor-Tastenfeld mit Messwert-Anzeige für den T-Anschluss. Der integrierte Temperatursensor kann mit LCN-Modulen ab Firmware 1706.. (Juni 2013) genutzt werden.
Die Bargraph-Anzeige ermöglicht die Anzeige analoger Ist- und Sollwerte. Die Sensorflächen verfügen zusätzlich über je eine integrierte Status-LED und eine weiße, flächige Hinterleuchtung.Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass es sich auch bei geringem Umgebungslicht komfortabel bedienen lässt.Die 8 kapazitiv arbeitenden Sensorflächen sind hinter einer 5 mm (3 mm) starken Glasfront angeordnet. Eine leichte Berührung der Oberfläche genügt, um Funktionen auszulösen. Die Beschriftung der Sensorflächen erfolgt individuell per Folie und kann jederzeit geändert werden.
Lieferumfang
LCN-GT8 (LCN-GTS8)
T-Anschlussleitung
Montagerahmen
2 Stk. Schrauben 3,2x25mm
Beschriftungsblatt
Anschluss
Versorgungsspannung: über den T-Anschluss (optional mit LCN-NUI)
LCN-Anschluss: Federkontakte zum Aufstecken auf den Montagerahmen
Funktion
Tasten: 8 kapazitive Sensorflächen, davon 6 mit Status-LED hinter Glas mit den Funktionen KURZ / LANG / LOS
LEDs: 6 LEDs zur Anzeige von LCN-Statusmeldungen zur Funktionen: AUS / BLINKEN / FLACKERN / AN, 2 Helligkeiten
Bargraph-Anzeige mit 15 LEDs zur Anzeige von Mess- oder Ausgangswerten, per Kommando umschaltbar, Tastenhinterleuchtung (weiß), Funktionen: AUS / AN, weiße Corona®-LEDs ansteuerbar über Kommando ”GT-Helligkeit” einstellbar
Temperatursensor: Messbereich von -10°C bis +50°C, Auflösung 0,1°C Genauigkeit typ. 0,3°C von +15°C bis +30°C
Einbau
Abmessungen: 90mm x 90mm x 12,5 mm (B x H x T)(5mm Glasstärke ® LCN-GT8)
Umgebung: -10°C bis +50°C, Luftfeuchtigkeit: max. 80% rel., nicht betauend
Verwendung: Ortsfeste Installation nach VDE632, VDE637
Schutzart: IP20
Montage: Installation auf einer UP-Dose
Rahmenloses Sensor-Tastenfeld mit 6 Tasten und Temperatursensor; in Schwarz
Die Sensorflächen des LCN-GTS6 reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG oder LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen an den T-Anschluss eines LCN-Moduls übertragen.
Die 6 Status-LEDs in den Sensorflächen werden individuell über den T-Anschluss gesteuert und über LCN-PRO konfiguriert (AN, AUS, BLINKEN, FLACKERN). Mit dem integrierten Temperatursensor eignet sich der Taster zur Temperaturregelung.
Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass sich das LCN-GTS6 auch bei geringem Umgebungslicht komfortabel bedienen lässt (optional mit Netzteil LCN-NUI) .
Technische Daten
Abmessungen : 75mm x 75mm x 10,5mm (B x L x H)
Schutzart IP20
Sensor-Tastenfeld mit 10 Tasten, 2,8” TFT-Farbdisplay, Zeitschaltuhr und Temperatursensor; in Champagner
Die Sensorflächen des LCN-GT10D reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes LCN-Steuerkommando (KURZ, LANG oder LOS) versendet. Das Steuerkommando wird über den im Lieferumfang enthaltenen Montagerahmen inklusive Adapter LCN-TED an den I-Anschluss eines LCN-Moduls übertragen.
Die 6 Status-LEDs in den unteren Sensorflächen werden individuell über den I-Anschluss gesteuert und über LCN-PRO konfiguriert (AN, AUS, BLINKEN, FLACKERN).
Mit dem integrierten Temperatursensor eignet sich der Taster zur Temperatur-Regelung.
Ein Corona®-Lichtkranz mit weißen LEDs dient der dekorativen Akzentbeleuchtung und als dezentes Orientierungslicht, so dass es sich auch bei geringem Umgebungslicht komfortabel bedienen lässt.
Das LCN-GT10D darf nur aus dem beiliegenden Netzteil LCN-NUI versorgt werden. Die Konfiguration erfolgt mit der LCN-PRO ab Version 3.64. Der Betrieb ist an allen LCN-Busmodulen ab Firmware 140719 (Juli 2010) möglich.
Das Display zeigt in der obersten Symbol-Zeile maximal 6 Symbole statusabhängig an. In den unteren Text-Zeilen kann beliebiger Text angezeigt werden, der statusunabhängig oder statusabhängig dargestellt wird. Das TFT Farbdisplay hat eine Größe von 2,8” bzw. 320 x 240 Pixel.
Im LCN-GT10D ist eine 24-Kanal Zeitschaltuhr mit insgesamt 96 Schaltzeitpunkten integriert.
Technische Daten
Abmessungen : 90mm x 160mm x 15,5mm (B x L x H)
Schutzart IP20
Sensor-Tastenfeld mit 2 Tasten; in Schwarz
Das Sensor-Tastenfeld wird mittels Montageplatte auf eine Unterputzdose montiert.
Die 2 kapazitiv arbeitenden Sensorflächen sind hinter einer 5mm starken Glasfront angeordnet. Je Sensorfläche sind 2 rote Status-LEDs integriert. Mittels Keymapping können die Sensorflächen auch zu einer einzelnen Fläche kombiniert werden. Das Tastenfeld bietet außerdem weiße LEDs für das Corona-Licht der Wandbeleuchtung (Akzentbeleuchtung). Die einzelnen Sensorflächen sind in den Ecken blau hinterleuchtet (Tasten-Hinterleuchtung). Alle LEDs sowie auch die Wandbeleuchtung können beliebig angesteuert werden. So lässt sich das Tastenfeld auch bei geringem Umgebungslicht komfortabel bedienen.
Die Sensorflächen reagieren kapazitiv auf Berührung der Glasoberfläche. Je nach Berührungsdauer wird ein entsprechendes Steuerkommando (Kurz, Lang oder Los) versendet.
Technische Daten
Abmessungen : 90mm x 90mm x 16,9mm (B x L x H)
Schutzart IP20
Nearfield Communication (NFC)-Transponder mit zwei kapazitiven Tasten und IR-Empfänger; in Schwarz
Der LCN-GTS2T vereint einen Nearfield Communication (NFC)-Transponderleser für das Auslesen von Chipkarten, ein Glastastenfeld mit zwei Sensorflächen und einen Infrarotempfänger. Der Leser unterstützt NFC-Transponder vom Typ ISO14443-A (Mifare/Legic) und ISO15693 (Legic).
Die Tasten hinter einer stabilen Glasplatte liefern je nach Betätigungsart die im LCN-System gewohnten Signale Kurz, Lang und Los. So kann eine Türglocke betätigt oder Licht eingeschaltet werden. Die Beschriftung der Sensorflächen erfolgt individuell per Folie. Je eine rote LED pro Taste signalisiert als Ein, Blinkend oder Flackernd beliebige Stati im System. Über den ebenso integrierten Infrarotempfänger können mit der Fernbedienung LCN-RT bis zu zwölf weitere Funktionen ausgelöst werden, dabei überträgt sie zur Sicherheit einen vom Nutzer definierten Code sowie ihre Seriennummer zur Identifikation. Der dimmbare Corona®-Lichtkranz dient wie bei den LCN-GT-Glastastenfeldern der dekorativen Wandbeleuchtung und als dezentes Orientierungslicht.
Technische Daten
Abmessungen: 75mm x 75mm
229,99 €*
258,30 €*(10.96% gespart)
Diese Website verwendet Cookies, um eine bestmögliche Erfahrung bieten zu können. Mehr Informationen ...
