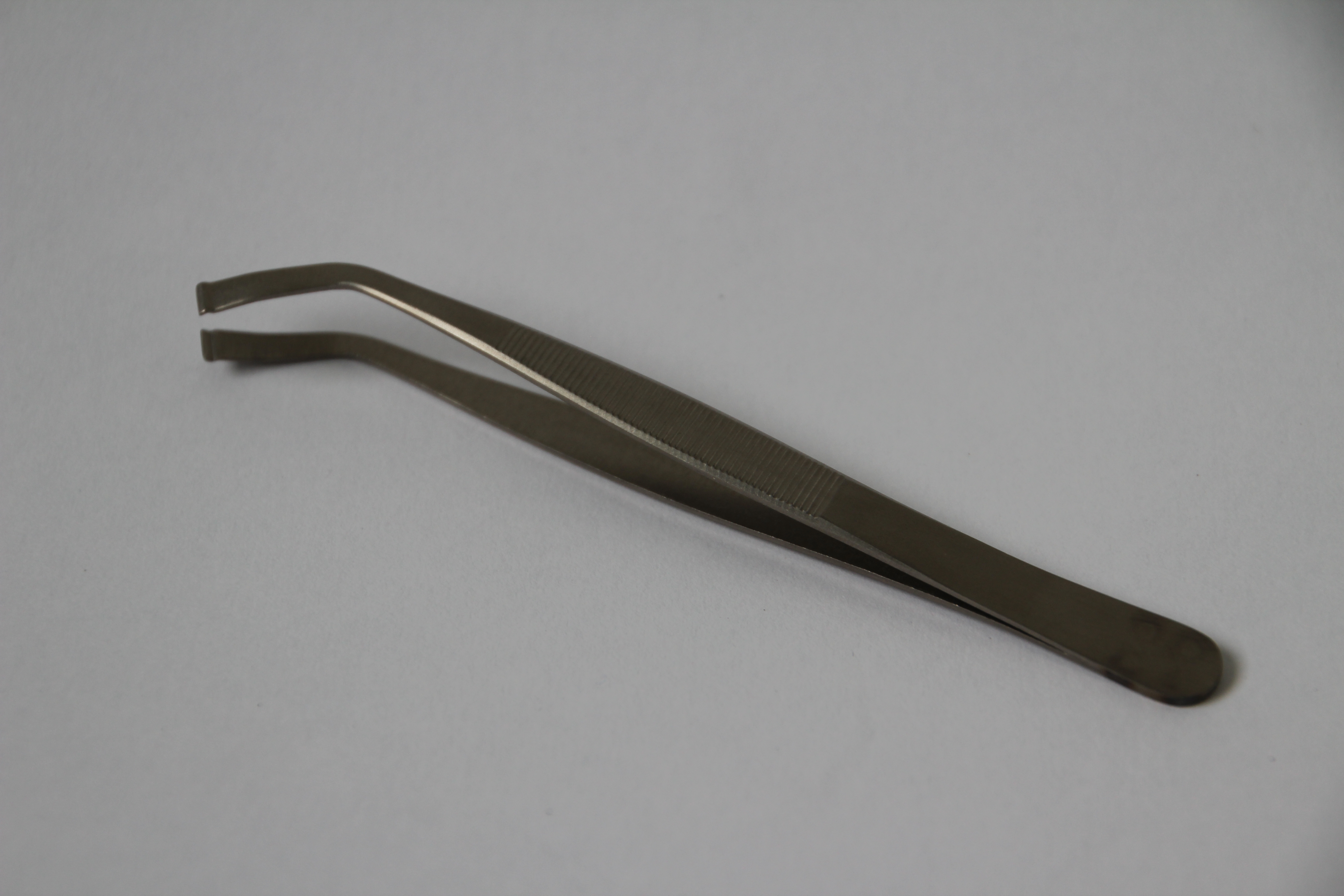

Diese Pinzette Die LCN-PINZ ist eine spezielle Pinzette, die zum Entriegeln der LCN-Glasoberflächen-Tasten entwickelt wurde. Diese Tasten sind mit einem seitlichen Verriegelungsstift ausgestattet, der mit der Pinzette leicht entfernt werden kann, ohne Schaden zu verursachen. Dies erleichtert die Installation und Wartung der Tasten erheblich. Anwendungsbeispiele Installation von LCN-Glasoberflächen-Tasten Wartung und Austausch von Tasten ohne Beschädigung Technische Daten Ergonomisches Design für einfache Handhabung Material: Hochwertiger Kunststoff

I-Verbindungsnetzteil für die Unterputzdose Das LCN-NUI ist ein speziell für die Unterputzdose konzipiertes Netzteil, das zur Versorgung der LCN-GT-Schalter über die I-Verbindung dient.

Universal Rollladen-/Jalousie-Modul für die Unterputzdose Das LCN-UMR Modul ist ein hochmodernes Sensor-Aktor Modul, das speziell für die Steuerung von Rollladen- und Jalousiemotoren konzipiert wurde. Es verfügt über zwei schaltbare, gegeneinander verriegelte Relais-Ausgänge mit einer Nennspannung von 230V. Das Modul ist ideal für die Integration in Unterputzdosen und ermöglicht eine einfache Installation und Inbetriebnahme. Anschluss Versorgungsspannung: 230V AC ±15%, 50/60Hz (110V AC lieferbar) Leistungsaufnahme: <0,5W Netzanschluss: 5 Litzen mit Aderendhülse 0,75mm² Anschluss Sensorseite: T- und I-Anschluss Ausgänge Typ: 2x Relais je 6A, gegeneinander verriegelt Mechanische Lebensdauer: 1.000.000 Schaltzyklen Schaltleistung: empfohlen max. 800W Einschaltstrom: max. 50A 8/10µs Einbau Betriebstemperatur: -10°C bis +40°C Luftfeuchtigkeit: max. 80% rel., nicht betauend Umgebungsbedingungen: Verwendung in ortsfester Installation nach VDE632, VDE637 Schutzart: IP20 bei Einbau in UP-Dose, nur ortsfeste Installation Abmessungen (BxTxH): 50mm Ø x 22mm

Sensormodul für Unterputzdose Das LCN-UPS Modul ist ein vielseitiges Sensormodul, das für die Verwendung in Unterputzdosen mit einer Betriebsspannung von 230V konzipiert wurde. Es ermöglicht die Steuerung von bis zu 64 Zieladressen und bietet 192 Funktionen, die individuell programmiert werden können. Anwendungsbeispiele Steuerung von Beleuchtung und anderen elektrischen Geräten in Wohn- und Geschäftsräumen. Integration in bestehende Smart Home Systeme zur Automatisierung von Prozessen. Verwendung in Verbindung mit DSI-Dali-Interfaces für eine erweiterte Funktionalität. Das Modul bietet 8 Tasteneingänge und einen integrierten Impulsmesseingang für Fernsteuerempfänger. Es ermöglicht die Auswertung über 5 Schwellen mit Hysterese und beinhaltet zwei Stetigregler, die unabhängig von der Schwellwertverarbeitung genutzt werden können. Technische Daten Integriertes Netzteil: 230V ±15%, 0,4W, pulsfest bis 4kV Abmessungen: 50mm Ø x 12mm Anschluss über ca. 20cm lange Einzeladern 0,75mm² Kommunikation mit bis zu 30000 Modulen, max. 250 Module pro Busebene

Sensor-Modul für den Gehäuseeinbau Das LCN-ESS Modul ist ein flexibles Sensormodul, das über vier simulierte Ausgänge verfügt und für den Gehäuseeinbau konzipiert ist. Es bietet T-, I- und P-Anschlüsse zur Anbindung von LCN-Sensoren und Aktoren. Das interne Betriebsprogramm kann mithilfe der LCN-Systemsoftware LCN-PRO individuell parametriert werden, was eine hohe Anpassungsfähigkeit an verschiedene Anwendungen ermöglicht. Anwendungsgebiete Kostengünstige Anbindung von LCN-Sensoren und -Aktoren für den Einbau vor Ort. Steuerung von Beschattungen und Wintergärten für bis zu vier Motorpaare. Zugangskontrolle mit IR-Fernsteuerung und Transponder. Automatiksteuerungen mit zahlreichen Zeitgebern und Verknüpfungen. Alarmanlagen mit mehreren Zonen und komplexen Bedingungen. Verknüpfungen über Gewerkegrenzen hinweg für eine hohe Funktionalität. Hardwareausstattung 230 Volt-Netzteil, 50/60 Hz, optional 110 Volt. T-Anschluss für bis zu acht Tasten über Tastenumsetzer. I-Anschluss für den Betrieb von LCN-Sensoren und -Aktoren. P-Anschluss als digitaler Ein-/Ausgang für Erweiterungen. Funktionsbeschreibung Das Modul ermöglicht die Ansteuerung von bis zu 32 Tasten, die in vier Tabellen organisiert sind, und bietet somit eine Vielzahl von Befehlen für die Steuerung von bis zu 64 Zielen. Es unterstützt auch die Positionssteuerung für Motoren und die Verarbeitung von Transponderdaten. Technische Daten 230 Volt-Netzteil, 50/60 Hz, optional 110 Volt. Maximale Anzahl an Tasten: 32. Maximale Anzahl an Zielen: 64.

Universal Rollladen-/Jalousie-Modul für die Unterputzdose Das LCN-UMR24 ist ein fortschrittliches Sensor-Aktor Modul, das für die Steuerung von Rollladen- und Jalousiemotoren bei einer Versorgungsspannung von 24V konzipiert wurde.

Sensormodul für Unterputzdose 24V~ Das LCN-UPS24 Unterputz-Modul ist ein hochflexibles Sensor-Modul, das speziell für die Integration in trockene Räume konzipiert wurde. Es wird direkt in Unterputz-/Elektronikdosen hinter Tastern, Steckdosen oder in Verteilerdosen installiert. Das Modul bietet einen Sensoreingang (T-Anschluss) für die Anbindung von konventionellen Tastern, LCN-GTx Tastern oder anderen Peripheriegeräten. Darüber hinaus steht ein I-Anschluss zur Verfügung, der eine Vielzahl von Funktionen unterstützt, darunter IR-Empfänger, GT-Taster und EnOcean Sendeempfänger. Anwendungsgebiete Kostengünstige Anbindung von LCN-Sensoren und KNX-Tastsensoren oder EnOcean Funktastsensoren. Einzelraumregelung für Kühlung, Heizung und Lüftung. Zugangskontrolle mit IR-Fernsteuerung und Transpondern. Nutzung vorhandener Niedervoltverkabelung. Automatiksteuerungen mit Zeitgebern und Verknüpfungen. Tableauanlagen mit Stati-LED und hierarchischen Verknüpfungen von Berechtigungen. Alarmanlagen mit mehreren Zonen und komplexen Bedingungen. Verknüpfungen über Gewerkegrenzen hinweg für hohe Funktionalität. Hinweis: Alle Funktionen können unabhängig genutzt werden und stehen gleichzeitig zur Verfügung. Hardwareausstattung Versorgungsspannung: 20-30 Volt~, 50/60 Hz T-Anschluss für bis zu acht Tasten über Tastenumsetzer. I-Anschluss für den Betrieb von LCN-RR, IR-Fernsteuerempfängern, Temperatursensoren und weiteren Geräten. Funktionsbeschreibung Vier simulierte Ausgänge mit Zeitgebern für verschiedene Funktionen. Unterstützung von DALI-Gruppen über LCN-DDR. Anschluss für acht konventionelle Tasten mit umfangreicher Befehlsverarbeitung. LCN-Tableaufunktionen mit vier Zuständen. Decodierung des IR-Fernsteuerempfängers mit erweiterten Funktionen. Weitere Funktionen umfassen die Erfassung von Messwerten, Analogwertverarbeitung, Transponder-Datenverarbeitung und Codeschloss-Funktionen. Das Modul bietet auch eine Überbrückung von Netzausfällen bis zu 20 Sekunden.

Sensor-/Aktormodul für die Unterputzdose Kombiniertes Sensor-/Aktor-Modul mit zwei elektronischen Schaltausgängen 230V, 300VA. Dimmbar im Phasenanschnitt oder als Schalter (schaltet im Spannungsnulldurchgang). Die 8 Tasteneingänge können 64 Zieladressen mit 192 Funktionen individuell steuern. Integrierter Impulsmesseingang für Fernsteuerempfänger. Das eingebaute Betriebsprogramm umfasst die folgenden Funktionen: Schalten und Dimmen der Ausgänge, Helligkeit und Änderungsgeschwindigkeit getrennt einstellbar. Inkl. Programme für Glühlampendimmen, Rollladen, Tore, usw... . Auswertung über 5 Schwellen (=10 Kommandos) mit Hysterese. Inklusive 2 Stetigregler, die unabhängig und zusätzlich zur Schwellwertverarbeitung genutzt werden können. Zwei Messgrößen können unabhängig voneinander erfasst und geregelt werden. Dekodieren der Telegramme des IR-Fernsteuerempfängers oder Transponder. Auswertung direkt oder über Zentralrechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung. Weitere Funktionen: Steuerung mit Abhängigkeiten, Bildung von Verknüpfungen, Zählen, Rechnen, feste und dynamische Gruppenbildung, Erzeugung automatischer Statusmeldungen (echte Rückmeldungen) für die Visualisierung. LCN-Systembusfunktionen Kommunikation mit bis zu 30000 Modulen, max. 250 Module pro Busebene. Protokoll mit Kollisionsvermeidung Dokumentation und Parametrierung rücklesbar im Modulspeicher hinterlegt 100 Lichtszenenspeicher je Ausgang verfügbar Anschlussmöglichkeiten für EIB/KNX Tastsensoren (Standard), DSI-Dali-Interface, Relais Überlastschutz, die Ausgänge schalten bei zu großen Lasten die Verbraucher ab Hinweis: UPP-Module dürfen nicht direkt an Rollladen- oder Jalousiemotoren angeschlossen werden! Die Endschalter oder die Triacs im Modul können Schaden nehmen. Hier empfiehlt sich der Einsatz des Trennrelais LCN-R2U. Ein Filter (LCN-FI1) ist zwingend erforderlich sobald die elektronischen Ausgänge des LCN-UPP als Dimmer genutzt werden. Der Störfilter wird zwischen Modul und Verbraucher geschaltet, er dämpft die beim Dimmen auftretenden Störun gen, gewährleistet so die Einhaltung der CE-Normen. Technische Daten Integriertes Netzteil 230V ±15%, 0,4W, pulsfest bis 4kV. Unterputzgehäuse der Anschluss erfolgt über ca. 20cm lange Einzeladern 0,75mm². Abmessung: 50mm ø x 20mm. Schutzart IP20

Sensor-/Aktormodul für die UP-Dose mit Phasen AB- und ANschnitt-Dimmer Das LCN-UPU Modul ist ein innovatives Sensor-/Aktormodul, das für die Verwendung in Unterputzdosen konzipiert wurde. Es bietet die Möglichkeit, zwei elektronische Ausgänge mit 230V zu schalten oder zu dimmen. Das Modul ist ideal für die Steuerung von Beleuchtungssystemen und anderen elektrischen Geräten in modernen Gebäuden. Anwendungsbeispiele Steuerung von dimmbaren LED-Leuchten und Glühlampen. Automatisierung von Rollläden und Toren. Integration in Smart Home Systeme zur individuellen Anpassung von Lichtstimmungen. Das Modul verfügt über 8 Tasteneingänge, die eine individuelle Programmierung ermöglichen. Die integrierten Betriebsprogramme erlauben das Schalten und Dimmen der Ausgänge sowie die separate Einstellung von Helligkeit und Änderungsgeschwindigkeit. Zudem können bis zu 100 Lichtszenen je Ausgang gespeichert werden. Technische Daten Integriertes Netzteil: 230V ±15%, 0,5W, pulsfest bis 4kV Abmessungen: 50mm Ø x 22mm Anschluss über ca. 20cm lange Einzeladern 0,75mm² Schutzart: IP20 Kommunikation mit bis zu 30000 Modulen, max. 250 Module pro Busebene
