Bus-Module - Unterputz
LCN-UPP Issendorff KG
LCN-UPS Issendorff KG
Modulo sensore per scatola da incasso Il modulo LCN-UPS è un modulo sensore versatile progettato per l'uso in scatole da incasso con una tensione di funzionamento di 230V. Consente il controllo di fino a 64 indirizzi di destinazione e offre 192 funzioni che possono essere programmate individualmente. Esempi di applicazione Controllo dell'illuminazione e di altri dispositivi elettrici in spazi residenziali e commerciali. Integrazione in sistemi di smart home esistenti per l'automazione dei processi. Utilizzo in combinazione con interfacce DSI-Dali per una funzionalità estesa. Il modulo offre 8 ingressi per pulsanti e un ingresso di misurazione a impulsi integrato per i ricevitori di controllo remoto. Consente la valutazione su 5 soglie con isteresi e include due regolatori continui che possono essere utilizzati indipendentemente dall'elaborazione delle soglie. Dati tecnici Alimentazione integrata: 230V ±15%, 0,4W, resistente agli impulsi fino a 4kV Dimensioni: 50mm Ø x 12mm Collegamento tramite cavi singoli lunghi circa 20 cm 0,75mm² Comunicazione con un massimo di 30000 moduli, max. 250 moduli per livello di bus

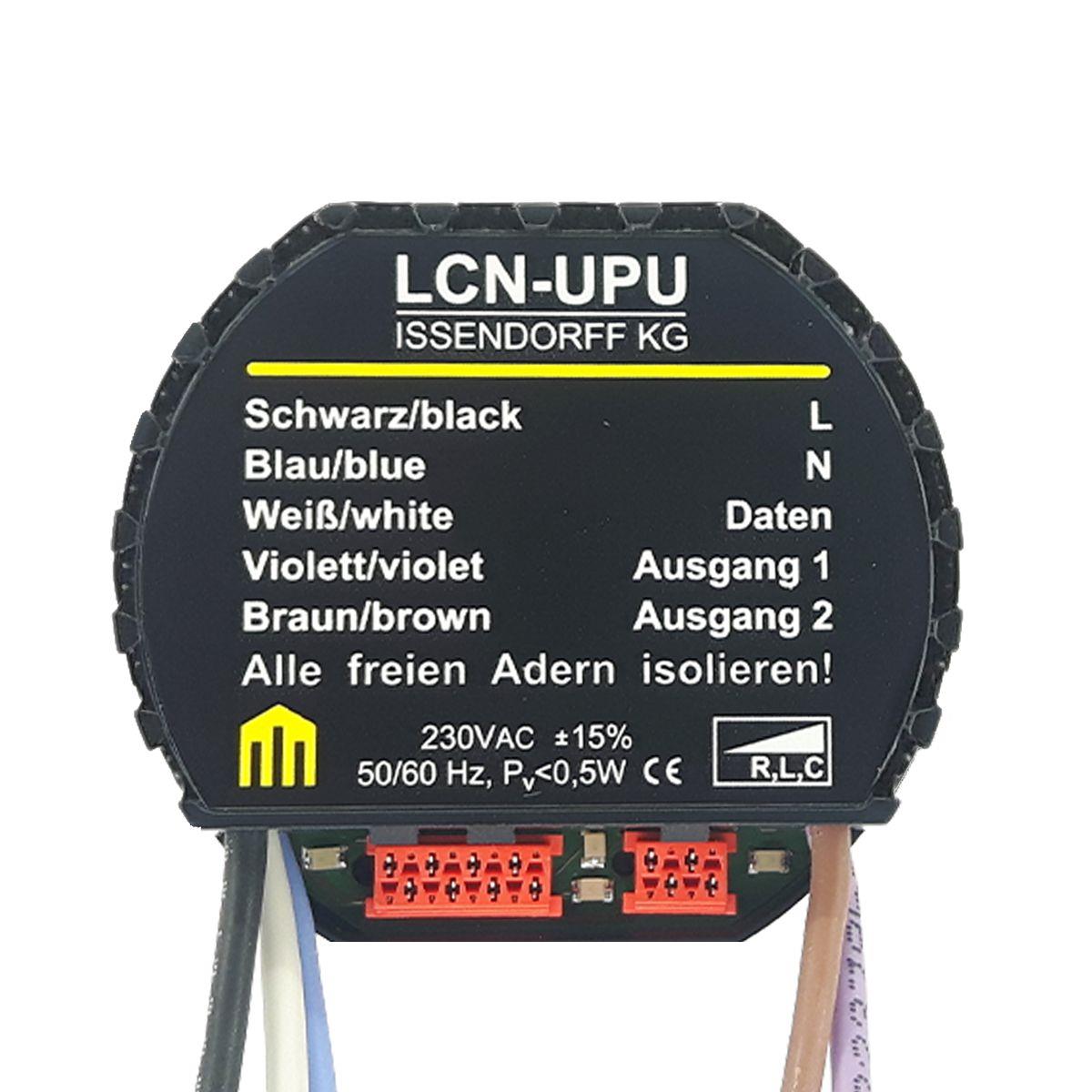

LCN-UPU Issendorff KG
Modulo sensore/attuatori per scatole da incasso con dimmer a taglio di fase Il modulo LCN-UPU è un innovativo modulo sensore/attuatori progettato per l'uso in scatole da incasso. Consente di controllare due uscite elettroniche a 230V, sia per accensione che per dimmerazione. Il modulo è ideale per il controllo di sistemi di illuminazione e altri dispositivi elettrici in edifici moderni. Esempi di applicazione Controllo di luci LED dimmerabili e lampadine. Automazione di tapparelle e cancelli. Integrazione in sistemi di smart home per la regolazione individuale delle atmosfere luminose. Il modulo dispone di 8 ingressi per pulsanti che consentono una programmazione individuale. I programmi operativi integrati consentono di accendere e dimmerare le uscite e di regolare separatamente luminosità e velocità di cambiamento. Inoltre, è possibile memorizzare fino a 100 scene luminose per ogni uscita. Dati tecnici Alimentazione integrata: 230V ±15%, 0,5W, resistente agli impulsi fino a 4kV Dimensioni: 50mm Ø x 22mm Collegamento tramite cavi singoli lunghi circa 20 cm 0,75mm² Grado di protezione: IP20 Comunicazione con un massimo di 30000 moduli, max. 250 moduli per livello di bus
LCN-UMR Issendorff KG
Modulo universale per tapparelle/veneziane per montaggio a incasso Il modulo LCN-UMR è un modulo sensore-attuatore all'avanguardia progettato specificamente per il controllo dei motori delle tapparelle e delle veneziane. Dispone di due uscite relè interbloccate, commutabili, con una tensione nominale di 230V. Il modulo è ideale per l'integrazione in scatole da incasso e consente un'installazione e una messa in servizio semplici. Collegamento Tensione di alimentazione: 230V AC ±15%, 50/60Hz (110V AC disponibile) Consumo energetico: <0,5W Collegamento di rete: 5 fili con terminale 0,75mm² Collegamento lato sensore: connessione T e I Uscite Tipo: 2x relè da 6A, interbloccati Durata meccanica: 1.000.000 cicli di commutazione Potenza di commutazione: max. 800W consigliato Corrente di spunto: max. 50A 8/10µs Installazione Temperatura di esercizio: -10°C a +40°C Umidità: max. 80% rel., non condensante Condizioni ambientali: Utilizzo in installazione fissa secondo VDE632, VDE637 Grado di protezione: IP20 quando installato in scatola da incasso, solo installazione fissa Dimensioni (LxPxH): 50mm Ø x 22mm

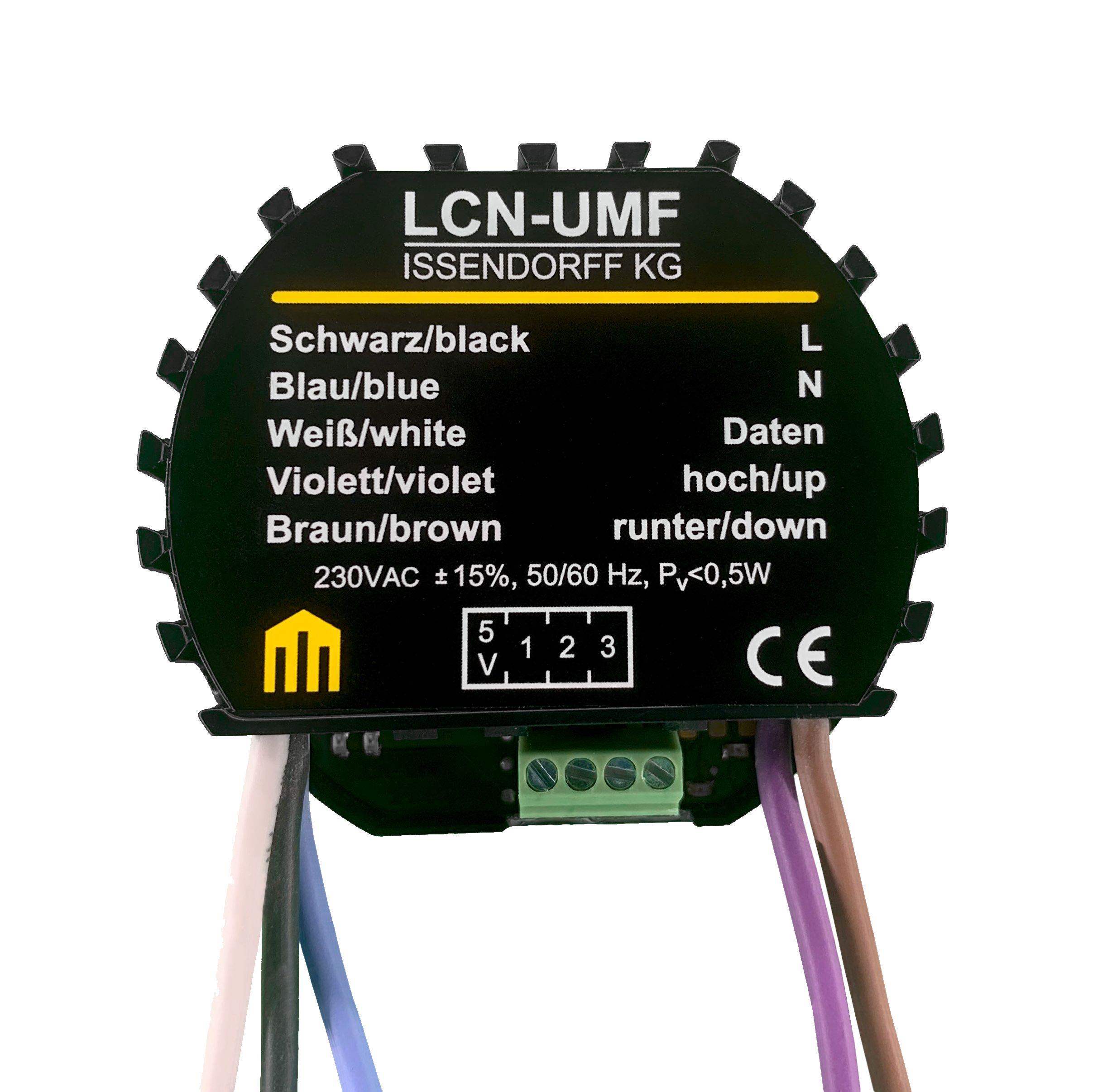

LCN-UMF Issendorff KG
Modulo per tapparelle/veneziane con ingresso binario per montaggio a incasso Il modulo LCN-UMF è un modulo sensore-attuatore versatile, progettato specificamente per il controllo dei motori delle tapparelle e delle veneziane. Offre due uscite relè 230V commutabili e interbloccate, oltre a tre ingressi binari per l'integrazione di contatti senza potenziale, come i contatti delle finestre. Il modulo consente una programmazione flessibile tramite il software di sistema LCN-PRO e può essere installato decentralmente in scatole di interruttori, distribuzione o elettroniche profonde. Ambiti di applicazione Controllo dei motori delle tapparelle e delle veneziane. Controllo dell'ombreggiatura e della ventilazione. Controllo decentralizzato di schermi o pareti divisorie. Controlli automatici con timer e collegamenti. Sistemi di allarme con più zone e condizioni complesse.

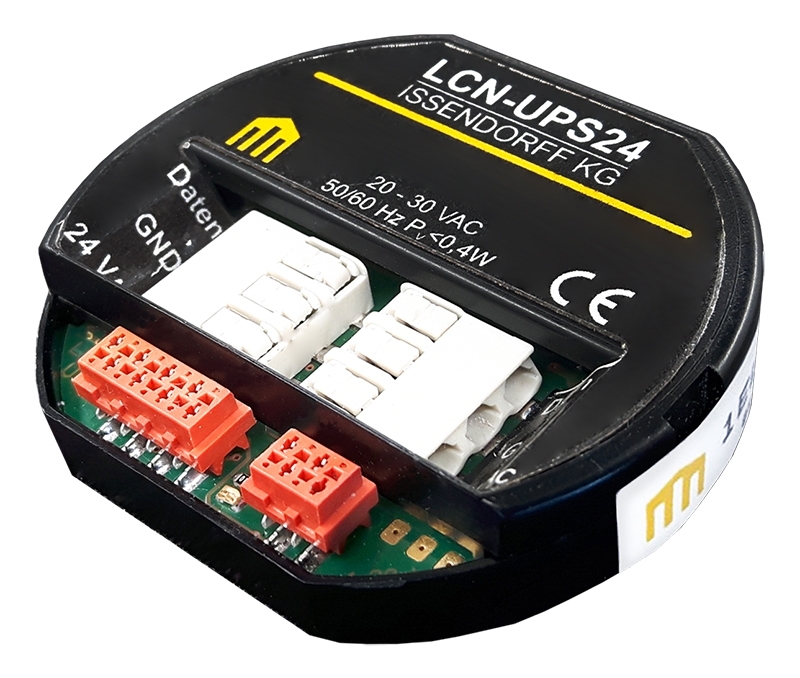

LCN-UPS24 Issendorff KG
Modulo sensore per scatola a incasso 24V~ Il modulo a incasso LCN-UPS24 è un modulo sensore altamente flessibile, progettato specificamente per l'integrazione in ambienti asciutti. Viene installato direttamente in scatole a incasso/elettroniche dietro interruttori, prese o in scatole di distribuzione. Il modulo offre un ingresso sensore (connessione T) per il collegamento di interruttori convenzionali, interruttori LCN-GTx o altri dispositivi periferici. Inoltre, è disponibile una connessione I che supporta una varietà di funzioni, tra cui ricevitori IR, interruttori GT e trasmettitori/ricevitori EnOcean. Aree di applicazione Collegamento economico di sensori LCN e sensori tattili KNX o sensori tattili wireless EnOcean. Controllo individuale delle stanze per raffreddamento, riscaldamento e ventilazione. Controllo accessi con telecomando IR e trasponder. Utilizzo dell'impianto elettrico a bassa tensione esistente. Controlli automatici con timer e collegamenti. Sistemi tableau con LED di stato e collegamenti gerarchici delle autorizzazioni. Sistemi di allarme con più zone e condizioni complesse. Collegamenti oltre i confini commerciali per alta funzionalità. Nota: tutte le funzioni possono essere utilizzate in modo indipendente e sono disponibili contemporaneamente. Caratteristiche hardware Tensione di alimentazione: 20-30 Volt~, 50/60 Hz Connessione T per un massimo di otto pulsanti tramite convertitori di pulsanti. Connessione I per il funzionamento di LCN-RR, ricevitori di telecomando IR, sensori di temperatura e altri dispositivi. Descrizione della funzione Quattro uscite simulate con timer per varie funzioni. Supporto per gruppi DALI tramite LCN-DDR. Connessione per otto pulsanti convenzionali con elaborazione comandi estesa. Funzioni tableau LCN con quattro stati. Decodifica del ricevitore del telecomando IR con funzioni avanzate. Funzioni aggiuntive includono l'acquisizione di valori misurati, elaborazione di valori analogici, elaborazione di dati di trasponder e funzioni di serrature a codice. Il modulo offre anche un ponte di interruzioni di corrente fino a 20 secondi.

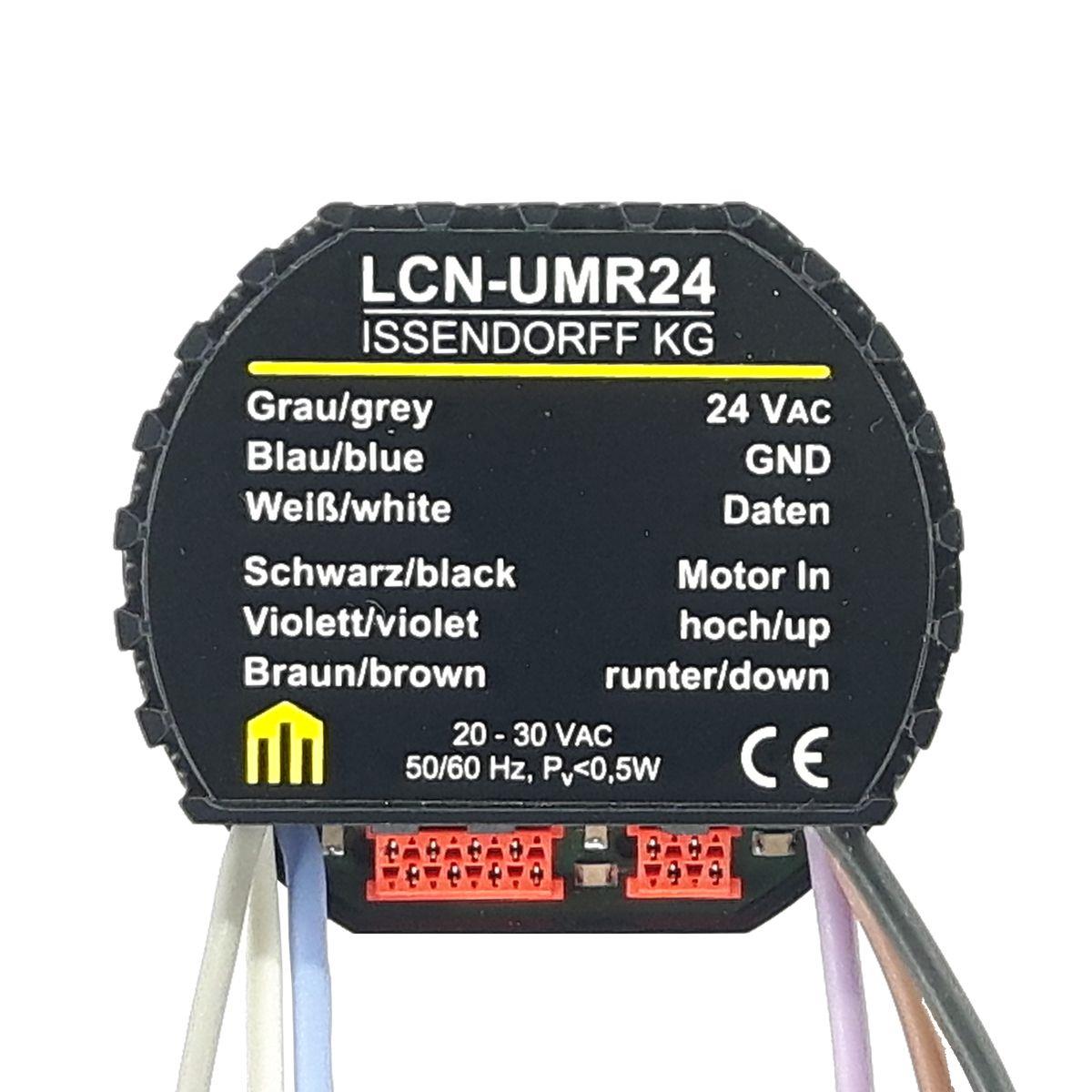

LCN-UMR24 Issendorff KG
Modulo Universale per Tapparelle/Jalousie da Incasso Il LCN-UMR24 è un modulo attuatore-sensore avanzato progettato per il controllo di motori per tapparelle e jalousie con tensione di alimentazione di 24V.
