Modulo universale per tapparelle/veneziane per montaggio a incasso Il modulo LCN-UMR è un modulo sensore-attuatore all'avanguardia progettato specificamente per il controllo dei motori delle tapparelle e delle veneziane. Dispone di due uscite relè interbloccate, commutabili, con una tensione nominale di 230V. Il modulo è ideale per l'integrazione in scatole da incasso e consente un'installazione e una messa in servizio semplici. Collegamento Tensione di alimentazione: 230V AC ±15%, 50/60Hz (110V AC disponibile) Consumo energetico: <0,5W Collegamento di rete: 5 fili con terminale 0,75mm² Collegamento lato sensore: connessione T e I Uscite Tipo: 2x relè da 6A, interbloccati Durata meccanica: 1.000.000 cicli di commutazione Potenza di commutazione: max. 800W consigliato Corrente di spunto: max. 50A 8/10µs Installazione Temperatura di esercizio: -10°C a +40°C Umidità: max. 80% rel., non condensante Condizioni ambientali: Utilizzo in installazione fissa secondo VDE632, VDE637 Grado di protezione: IP20 quando installato in scatola da incasso, solo installazione fissa Dimensioni (LxPxH): 50mm Ø x 22mm

Modulo sensore per guida DIN (standard) Il modulo LCN-SHS di Issendorff KG è un modulo sensore all'avanguardia progettato specificamente per il montaggio su guide DIN. Con i suoi 8 ingressi a pulsante, consente il controllo individuale di fino a 64 indirizzi di destinazione e offre 192 funzioni diverse. Questo modulo è ideale per l'integrazione in moderni sistemi di automazione degli edifici e consente un adattamento flessibile alle esigenze specifiche degli utenti. Esempi di applicazione Controllo dei sistemi di illuminazione in spazi residenziali e commerciali Integrazione di sensori per il monitoraggio di temperatura, luce e movimento Controllo remoto dei dispositivi tramite ingressi di misurazione a impulsi Automazione dei processi tramite programmazione di timer e messaggi di stato Dati tecnici Alimentazione integrata: 230V ±15%, 0.4W, resistente agli impulsi fino a 4kV Dimensioni: 38mm x 92mm x 66mm (L x P x A) Montaggio su guida DIN: 35mm, 2 TE Classe di protezione: IP20

Modulo universale di commutazione e dimmer per guida DIN 2 TE Il modulo LCN-SHU è un modulo sensore/attuatori flessibile progettato specificamente per il montaggio su guida DIN. Offre due uscite elettroniche commutabili e dimmerabili per 230V, che possono essere utilizzate come interruttori a taglio di fase o interruttori a tensione zero. Inoltre, sono disponibili nel software altre due uscite, ma non sono accessibili esternamente. Questo modulo è ideale per l'uso in ambienti asciutti e consente una facile integrazione nei sistemi esistenti. Esempi di applicazione Controllo dei sistemi di illuminazione in spazi residenziali e commerciali Integrazione di sensori per l'adattamento automatico delle condizioni di illuminazione Utilizzo come dimmer per lampade LED e alogene Creazione di programmi per il controllo dell'illuminazione Dati tecnici Tensione di alimentazione: 230VAC ±15% 50Hz/60Hz (110VAC opzionale) Consumo energetico: 0,4W Potenza di commutazione: 300VA ciascuna (cosj=1) Dimensioni (LxPxA): 38mm (2TE) x 92mm x 66,5mm Installazione: su guida DIN da 35mm (DIN50022) Grado di protezione: IP20, max. 80% umidità, non condensante

Modulo sensore per scatola da incasso Il modulo LCN-UPS è un modulo sensore versatile progettato per l'uso in scatole da incasso con una tensione di funzionamento di 230V. Consente il controllo di fino a 64 indirizzi di destinazione e offre 192 funzioni che possono essere programmate individualmente. Esempi di applicazione Controllo dell'illuminazione e di altri dispositivi elettrici in spazi residenziali e commerciali. Integrazione in sistemi di smart home esistenti per l'automazione dei processi. Utilizzo in combinazione con interfacce DSI-Dali per una funzionalità estesa. Il modulo offre 8 ingressi per pulsanti e un ingresso di misurazione a impulsi integrato per i ricevitori di controllo remoto. Consente la valutazione su 5 soglie con isteresi e include due regolatori continui che possono essere utilizzati indipendentemente dall'elaborazione delle soglie. Dati tecnici Alimentazione integrata: 230V ±15%, 0,4W, resistente agli impulsi fino a 4kV Dimensioni: 50mm Ø x 12mm Collegamento tramite cavi singoli lunghi circa 20 cm 0,75mm² Comunicazione con un massimo di 30000 moduli, max. 250 moduli per livello di bus

Modulo Universale per Tapparelle/Jalousie da Incasso Il LCN-UMR24 è un modulo attuatore-sensore avanzato progettato per il controllo di motori per tapparelle e jalousie con tensione di alimentazione di 24V.

Modulo di controllo Dali e stanza / modulo sensore per guida DIN 2 TE Il modulo LCN-SHD è un versatile controllore DALI e stanza che può controllare fino a 40 ballast DALI in soli due TE di larghezza. Consente di raggruppare i dispositivi DALI in quattro gruppi DALI e offre comandi individuali aggiuntivi per ulteriori ballast. Questo modulo è particolarmente adatto per il controllo DALI in singole stanze senza richiedere una configurazione DALI completa. Esempi di applicazione Controllo di stanze illuminate DALI in uffici o aree abitative Integrazione di sensori LCN per la regolazione automatica dell'illuminazione Creazione di scene luminose per diversi scenari d'uso Regolazione flessibile delle condizioni di illuminazione tramite ampie funzioni di dimmerazione e rampa Dati tecnici Modalità operativa 0-10 Volt: corrente di carico massima 40 mA per uscita Massimo 60 ballast per uscita Corrente di sorgente: max. 0,5 mA/uscita Modalità operativa DALI DT0, DT6, DT8: Tunable White Massimo 40 dispositivi con LCN-NDH Massimo 24 dispositivi in modalità LCN (basso livello) Massimo 9 dispositivi in modalità standard (alto livello)

Modulo sensore/attuatore per guida DIN (universale) Il modulo LCN-HU di Issendorff KG è un modulo sensore/attuatore all'avanguardia progettato per il montaggio su guide DIN.

Modulo sensore per scatola a incasso 24V~ Il modulo a incasso LCN-UPS24 è un modulo sensore altamente flessibile, progettato specificamente per l'integrazione in ambienti asciutti. Viene installato direttamente in scatole a incasso/elettroniche dietro interruttori, prese o in scatole di distribuzione. Il modulo offre un ingresso sensore (connessione T) per il collegamento di interruttori convenzionali, interruttori LCN-GTx o altri dispositivi periferici. Inoltre, è disponibile una connessione I che supporta una varietà di funzioni, tra cui ricevitori IR, interruttori GT e trasmettitori/ricevitori EnOcean. Aree di applicazione Collegamento economico di sensori LCN e sensori tattili KNX o sensori tattili wireless EnOcean. Controllo individuale delle stanze per raffreddamento, riscaldamento e ventilazione. Controllo accessi con telecomando IR e trasponder. Utilizzo dell'impianto elettrico a bassa tensione esistente. Controlli automatici con timer e collegamenti. Sistemi tableau con LED di stato e collegamenti gerarchici delle autorizzazioni. Sistemi di allarme con più zone e condizioni complesse. Collegamenti oltre i confini commerciali per alta funzionalità. Nota: tutte le funzioni possono essere utilizzate in modo indipendente e sono disponibili contemporaneamente. Caratteristiche hardware Tensione di alimentazione: 20-30 Volt~, 50/60 Hz Connessione T per un massimo di otto pulsanti tramite convertitori di pulsanti. Connessione I per il funzionamento di LCN-RR, ricevitori di telecomando IR, sensori di temperatura e altri dispositivi. Descrizione della funzione Quattro uscite simulate con timer per varie funzioni. Supporto per gruppi DALI tramite LCN-DDR. Connessione per otto pulsanti convenzionali con elaborazione comandi estesa. Funzioni tableau LCN con quattro stati. Decodifica del ricevitore del telecomando IR con funzioni avanzate. Funzioni aggiuntive includono l'acquisizione di valori misurati, elaborazione di valori analogici, elaborazione di dati di trasponder e funzioni di serrature a codice. Il modulo offre anche un ponte di interruzioni di corrente fino a 20 secondi.

Modulo sensore/attuatori per montaggio a incasso Modulo combinato sensore/attuatori con due uscite di commutazione elettroniche 230V, 300VA. Dimmabile in fase di taglio o come interruttore (commuta al passaggio per zero). Le 8 entrate dei pulsanti possono controllare individualmente 64 indirizzi di destinazione con 192 funzioni. Ingresso di misurazione a impulsi integrato per ricevitori di telecomando. Il programma operativo integrato include le seguenti funzioni: accensione e dimmerazione delle uscite, luminosità e velocità di cambiamento regolabili separatamente. Include programmi per la dimmerazione delle lampade a incandescenza, tapparelle, cancelli, ecc. Valutazione tramite 5 soglie (=10 comandi) con isteresi. Include 2 regolatori continui che possono essere utilizzati in modo indipendente e aggiuntivo per l'elaborazione delle soglie. Due grandezze misurabili possono essere registrate e controllate indipendentemente l'una dall'altra. Decodifica dei telegrammi del ricevitore IR o del trasponder. Valutazione diretta o tramite computer centrale. Funzioni per livelli di pulsanti, trasmissione codificata, differenziazione dei trasmettitori. Funzioni aggiuntive: controllo con dipendenze, formazione di collegamenti, conteggio, calcolo, formazione di gruppi fissi e dinamici, generazione di messaggi di stato automatici (feedback reale) per la visualizzazione. Funzioni del bus di sistema LCN Comunicazione con un massimo di 30.000 moduli, max. 250 moduli per livello di bus. Protocollo con evitamento delle collisioni Documentazione e parametrizzazione recuperabili nella memoria del modulo 100 memorie di scene luminose disponibili per uscita Opzioni di connessione per sensori tattili EIB/KNX (standard), interfaccia DSI-Dali, relè Protezione da sovraccarico, le uscite disattivano i consumatori in caso di carichi eccessivi Nota: i moduli UPP non devono essere collegati direttamente ai motori delle tapparelle o delle persiane! Gli interruttori di fine corsa o i triac nel modulo possono danneggiarsi. In questo caso, si raccomanda l'uso del relè di isolamento LCN-R2U. Un filtro (LCN-FI1) è obbligatorio non appena le uscite elettroniche dell'LCN-UPP vengono utilizzate come dimmer. Il filtro di disturbo è collegato tra il modulo e il consumatore, attenua le interferenze che si verificano durante la dimmerazione, garantendo così la conformità agli standard CE. Dati tecnici Alimentatore integrato 230V ±15%, 0,4W, resistente agli impulsi fino a 4kV. Scatola da incasso, collegamento tramite cavi singoli lunghi circa 20 cm 0,75 mm². Dimensioni: 50 mm Ø x 20 mm. Classe di protezione IP20

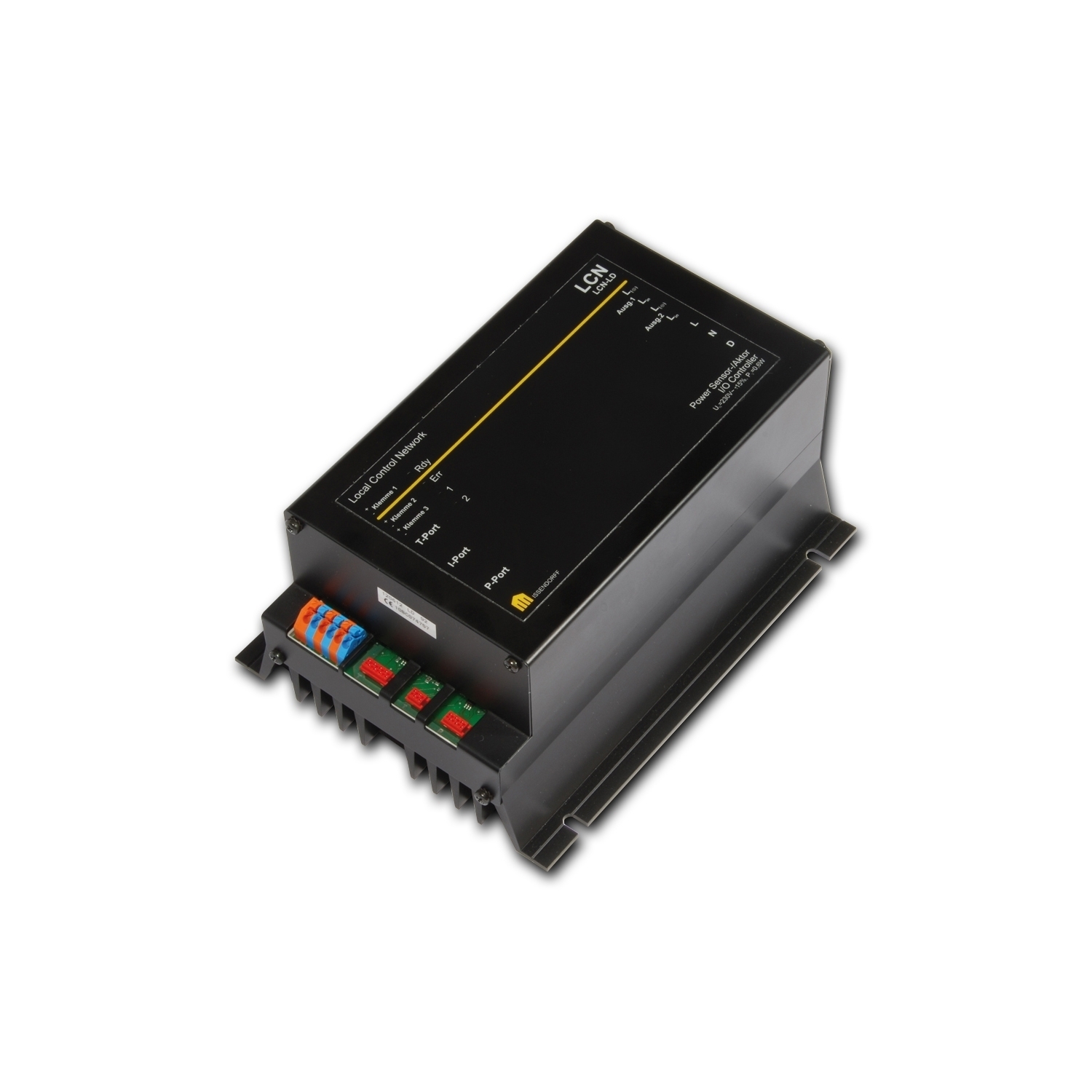

Modulo sensore/attuatore (alta prestazione) Il modulo LCN-LD è un modulo sensore/attuatore all'avanguardia, progettato specificamente per applicazioni esigenti nell'automazione degli edifici. Offre due uscite di commutazione elettroniche con una tensione nominale di 230V e un carico massimo di 2000VA. Queste uscite possono essere configurate sia come dimmerabili in fase di taglio che come interruttori, commutando al passaggio zero per ridurre al minimo le interferenze. Campi di applicazione Ideale per il controllo dei sistemi di illuminazione in spazi residenziali e commerciali. Adatto per il controllo di persiane e tende. Perfetto per l'integrazione in sistemi di automazione complessi che richiedono un controllo preciso. Il modulo è dotato di un involucro in alluminio anodizzato e dispone di fori di montaggio per una facile installazione. Ogni uscita deve essere protetta da un fusibile esterno da 10A e i fusibili difettosi vengono rilevati automaticamente e visualizzati nella visualizzazione. Gli 8 ingressi a pulsante del modulo possono controllare individualmente fino a 64 indirizzi di destinazione con un totale di 192 funzioni. Un ingresso di misurazione a impulsi integrato consente il collegamento di ricevitori di telecomando e sensori, aumentando la flessibilità e la funzionalità del sistema. Funzioni del bus di sistema LCN Comunicazione con un massimo di 30.000 moduli, massimo 250 moduli per livello di bus, con un protocollo per evitare collisioni. Memoria per un massimo di 100 scene luminose per uscita. Documentazione e parametrizzazione sono memorizzate nella memoria del modulo e possono essere lette. Protezione da sovraccarico: le uscite disattivano i carichi in caso di sovraccarico. Dati tecnici Alimentazione integrata: 230V ±15%, 0,4W, resistente agli impulsi fino a 4kV. Dimensioni: 143mm x 185mm x 88mm (L x P x A). Installazione: montaggio a vite. Grado di protezione: IP20.

Modulo sensore/attuatore per guida DIN (standard) Il modulo LCN-SH è un modulo sensore/attuatore versatile progettato per il montaggio su guide DIN. Offre due uscite di commutazione elettroniche con una tensione nominale di 230V e un carico massimo di 300VA. Queste uscite possono essere configurate sia come dimmerabili in fase di taglio che come interruttori, consentendo un utilizzo flessibile. Aree di applicazione Ideale per il controllo dei sistemi di illuminazione in spazi residenziali e commerciali. Adatto per il controllo di tapparelle e persiane. Perfetto per l'integrazione in sistemi di automazione complessi. Il modulo è dotato di un robusto involucro e ha 8 ingressi per pulsanti che possono controllare fino a 64 indirizzi di destinazione con un totale di 192 funzioni. Un ingresso di misurazione a impulsi integrato consente il collegamento di ricevitori di telecomando e sensori. Il programma operativo integrato include funzioni per l'accensione e lo spegnimento delle uscite, con luminosità e velocità di cambiamento regolabili separatamente. Inoltre, sono integrati programmi per la regolazione delle lampadine, la regolazione delle lamelle e il controllo delle tapparelle. Funzioni del bus di sistema LCN Comunicazione con un massimo di 30.000 moduli, massimo 250 moduli per livello di bus. Memoria per un massimo di 100 scene luminose per uscita. Documentazione e parametrizzazione sono memorizzate nella memoria del modulo. Protezione da sovraccarico: le uscite disattivano i consumatori in caso di carichi eccessivi. Dati tecnici Alimentatore integrato: 230V ±15%, 0,4W, resistente agli impulsi fino a 4kV. Dimensioni: 38mm x 92mm x 66mm (L x P x A). Installazione: montaggio su guida DIN (35mm, 4 TE). Grado di protezione: IP20.

Modulo sensore/attuatori per scatole da incasso con dimmer a taglio di fase Il modulo LCN-UPU è un innovativo modulo sensore/attuatori progettato per l'uso in scatole da incasso. Consente di controllare due uscite elettroniche a 230V, sia per accensione che per dimmerazione. Il modulo è ideale per il controllo di sistemi di illuminazione e altri dispositivi elettrici in edifici moderni. Esempi di applicazione Controllo di luci LED dimmerabili e lampadine. Automazione di tapparelle e cancelli. Integrazione in sistemi di smart home per la regolazione individuale delle atmosfere luminose. Il modulo dispone di 8 ingressi per pulsanti che consentono una programmazione individuale. I programmi operativi integrati consentono di accendere e dimmerare le uscite e di regolare separatamente luminosità e velocità di cambiamento. Inoltre, è possibile memorizzare fino a 100 scene luminose per ogni uscita. Dati tecnici Alimentazione integrata: 230V ±15%, 0,5W, resistente agli impulsi fino a 4kV Dimensioni: 50mm Ø x 22mm Collegamento tramite cavi singoli lunghi circa 20 cm 0,75mm² Grado di protezione: IP20 Comunicazione con un massimo di 30000 moduli, max. 250 moduli per livello di bus
