Bus-Module - Unterputz
LCN-UPP Issendorff KG
LCN-UPS Issendorff KG
Module de capteur pour boîte encastrée Le module LCN-UPS est un module de capteur polyvalent conçu pour une utilisation dans des boîtes encastrées avec une tension de fonctionnement de 230V. Il permet le contrôle de jusqu'à 64 adresses cibles et offre 192 fonctions pouvant être programmées individuellement. Exemples d'application Contrôle de l'éclairage et d'autres appareils électriques dans des espaces résidentiels et commerciaux. Intégration dans des systèmes de maison intelligente existants pour l'automatisation des processus. Utilisation en conjonction avec des interfaces DSI-Dali pour une fonctionnalité étendue. Le module offre 8 entrées de bouton et une entrée de mesure d'impulsions intégrée pour les récepteurs de contrôle à distance. Il permet l'évaluation sur 5 seuils avec hystérésis et comprend deux régulateurs continus pouvant être utilisés indépendamment du traitement des seuils. Données techniques Alimentation intégrée : 230V ±15%, 0,4W, résistant aux impulsions jusqu'à 4kV Dimensions : 50mm Ø x 12mm Connexion via des fils simples d'environ 20 cm de long 0,75mm² Communication avec jusqu'à 30000 modules, max. 250 modules par niveau de bus

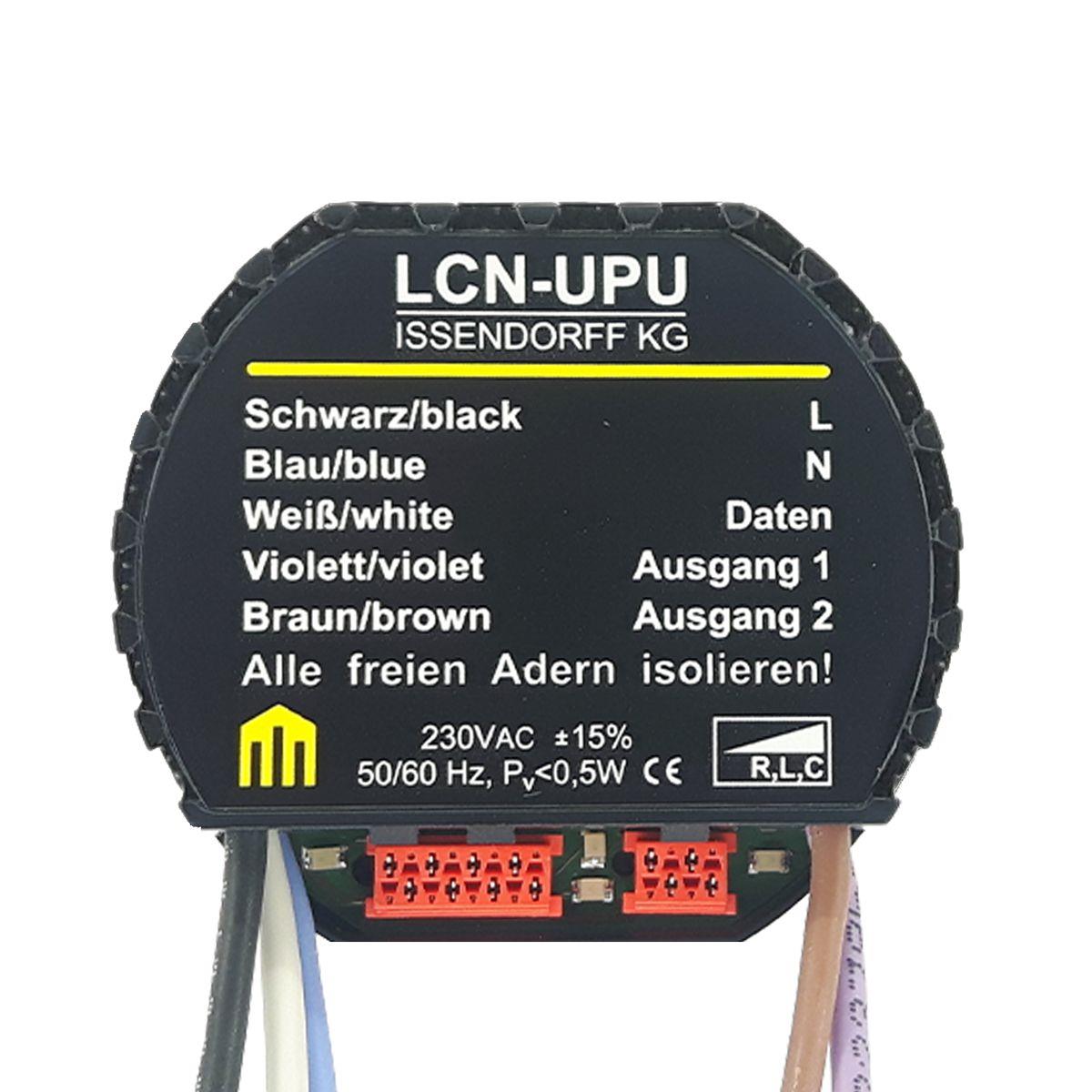

LCN-UPU Issendorff KG
Module capteur/actuator pour boîtes encastrées avec variateur à coupure de phase Le module LCN-UPU est un module capteur/actuator innovant conçu pour une utilisation dans des boîtes encastrées. Il permet de contrôler deux sorties électroniques de 230V, soit en les allumant, soit en les atténuant. Le module est idéal pour contrôler des systèmes d'éclairage et d'autres appareils électriques dans des bâtiments modernes. Exemples d'application Contrôle des lumières LED dimmables et des ampoules. Automatisation des volets et des portails. Intégration dans des systèmes de maison intelligente pour un réglage individuel des ambiances lumineuses. Le module dispose de 8 entrées de bouton permettant une programmation individuelle. Les programmes de fonctionnement intégrés permettent d'allumer et d'atténuer les sorties ainsi que de régler séparément la luminosité et la vitesse de changement. De plus, jusqu'à 100 scènes d'éclairage peuvent être enregistrées par sortie. Données techniques Alimentation intégrée : 230V ±15%, 0,5W, résistant aux impulsions jusqu'à 4kV Dimensions : 50mm Ø x 22mm Connexion via des fils simples d'environ 20 cm de long 0,75mm² Classe de protection : IP20 Communication avec jusqu'à 30000 modules, max. 250 modules par niveau de bus
LCN-UMR Issendorff KG
Module de volet roulant/jalousie universel pour montage encastré Le module LCN-UMR est un module capteur-actionneur à la pointe de la technologie, spécialement conçu pour le contrôle des moteurs de volets roulants et de jalousies. Il dispose de deux sorties relais commutables, verrouillées l'une contre l'autre, avec une tension nominale de 230V. Le module est idéal pour une intégration dans des boîtes d'encastrement et permet une installation et une mise en service faciles. Connexion Tension d'alimentation : 230V AC ±15%, 50/60Hz (110V AC disponible) Consommation d'énergie : <0,5W Connexion réseau : 5 fils avec embout 0,75mm² Connexion côté capteur : connexion T et I Sorties Type : 2x relais de 6A, verrouillés l'un contre l'autre Durée de vie mécanique : 1.000.000 cycles de commutation Puissance de commutation : max. 800W recommandé Courant d'appel : max. 50A 8/10µs Installation Température de fonctionnement : -10°C à +40°C Humidité : max. 80% rel., non condensant Conditions environnementales : Utilisation en installation fixe selon VDE632, VDE637 Indice de protection : IP20 lors de l'installation dans une boîte d'encastrement, uniquement installation fixe Dimensions (LxPxH) : 50mm Ø x 22mm
LCN-UMF Issendorff KG
Module de volet roulant/jalousie avec entrée binaire pour montage encastré Le module LCN-UMF est un module capteur-actionneur polyvalent, spécialement conçu pour contrôler les moteurs de volets roulants et de jalousies. Il offre deux sorties relais 230V commutables et verrouillées, ainsi que trois entrées binaires pour l'intégration de contacts sans potentiel, tels que des contacts de fenêtre. Le module permet une programmation flexible via le logiciel système LCN-PRO et peut être installé de manière décentralisée dans des boîtes d'interrupteurs, de distribution ou électroniques profondes. Domaines d'application Contrôle des moteurs de volets roulants et de jalousies. Contrôle de l'ombrage et de la ventilation. Contrôle décentralisé des écrans ou des cloisons. Contrôles automatiques avec minuteurs et liaisons. Systèmes d'alarme avec plusieurs zones et conditions complexes.

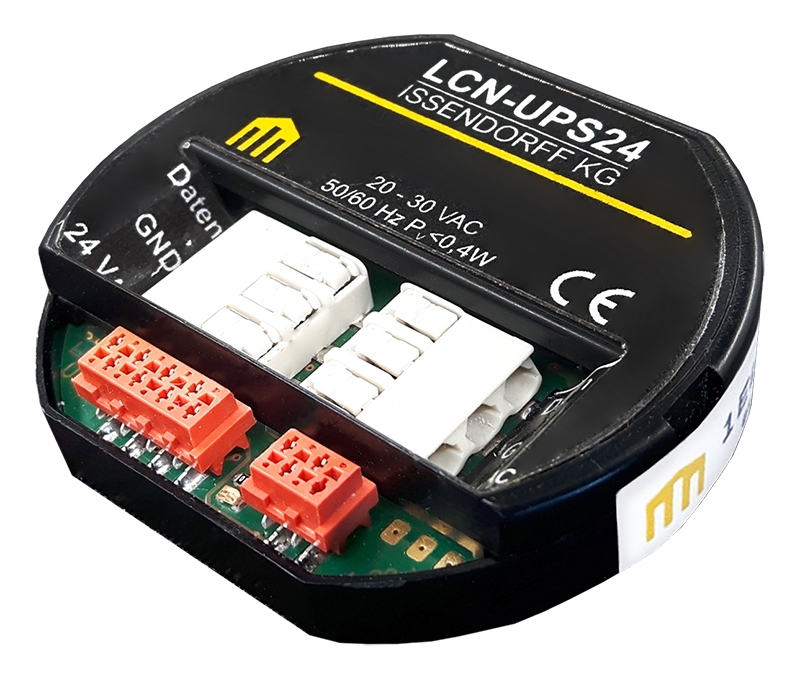

LCN-UPS24 Issendorff KG
Module de capteur pour boîte encastrée 24V~ Le module encastré LCN-UPS24 est un module de capteur hautement flexible, conçu spécifiquement pour l'intégration dans des pièces sèches. Il est installé directement dans des boîtes encastrées/électroniques derrière des interrupteurs, des prises ou dans des boîtes de distribution. Le module offre une entrée de capteur (connexion T) pour le raccordement d'interrupteurs conventionnels, d'interrupteurs LCN-GTx ou d'autres dispositifs périphériques. De plus, une connexion I est disponible, qui prend en charge une variété de fonctions, y compris des récepteurs IR, des interrupteurs GT et des émetteurs/récepteurs EnOcean. Domaines d'application Connexion économique de capteurs LCN et de capteurs tactiles KNX ou de capteurs tactiles sans fil EnOcean. Contrôle individuel des pièces pour le refroidissement, le chauffage et la ventilation. Contrôle d'accès avec télécommande IR et transpondeurs. Utilisation du câblage basse tension existant. Contrôles automatiques avec minuteries et liens. Systèmes tableau avec LED d'état et liens hiérarchiques des autorisations. Systèmes d'alarme avec plusieurs zones et conditions complexes. Liens entre les frontières commerciales pour une grande fonctionnalité. Remarque : toutes les fonctions peuvent être utilisées indépendamment et sont disponibles simultanément. Caractéristiques matérielles Tension d'alimentation : 20-30 Volts~, 50/60 Hz Connexion T pour jusqu'à huit boutons via des convertisseurs de boutons. Connexion I pour le fonctionnement de LCN-RR, récepteurs de télécommande IR, capteurs de température et autres appareils. Description de la fonction Quatre sorties simulées avec minuteries pour diverses fonctions. Support pour les groupes DALI via LCN-DDR. Connexion pour huit boutons conventionnels avec traitement des commandes étendu. Fonctions tableau LCN avec quatre états. Décodage du récepteur de télécommande IR avec fonctions avancées. Des fonctions supplémentaires incluent l'acquisition de valeurs mesurées, le traitement des valeurs analogiques, le traitement des données de transpondeur et les fonctions de verrouillage par code. Le module offre également un pontage des pannes de courant jusqu'à 20 secondes.

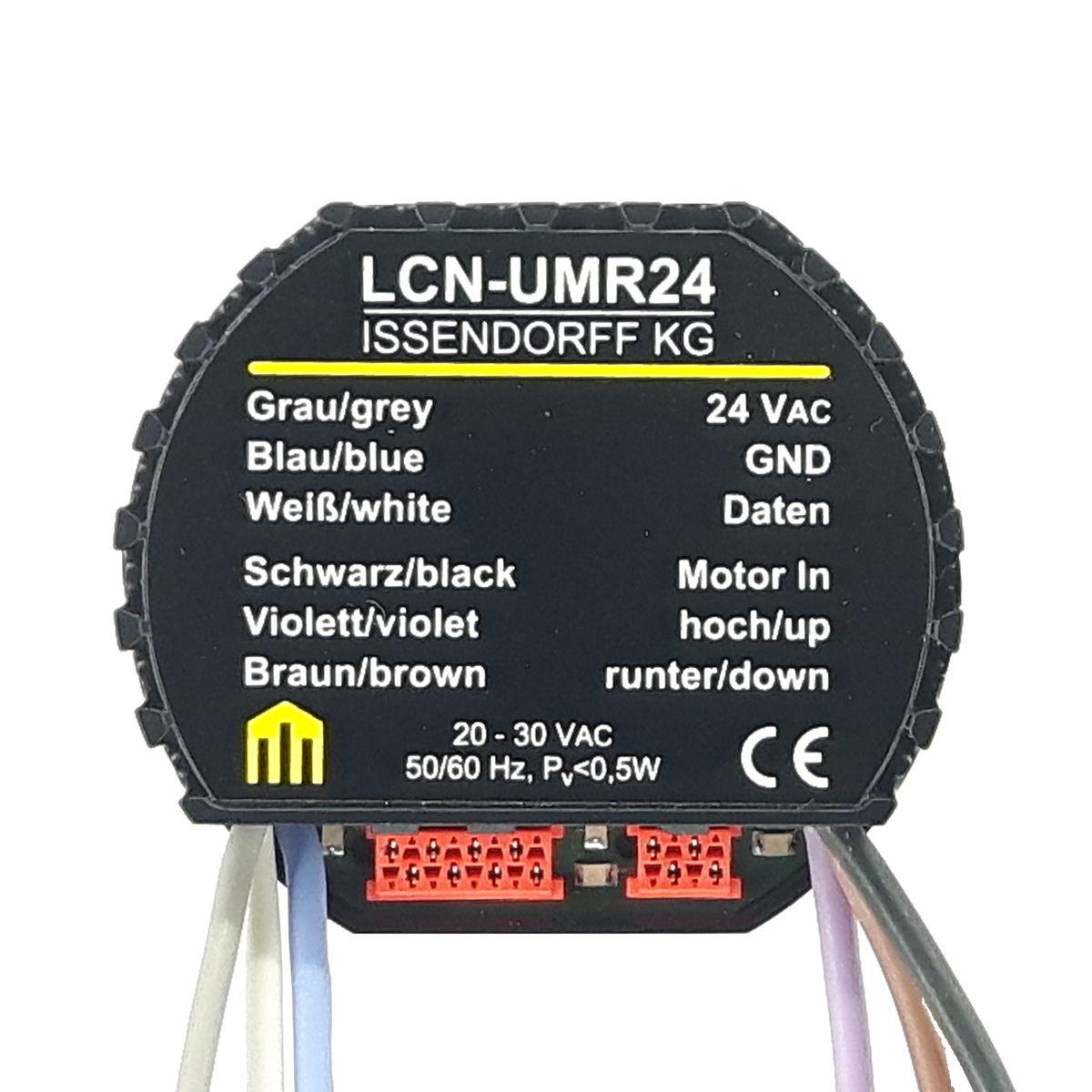

LCN-UMR24 Issendorff KG
Module Universel pour Volets/Jalousies à Encastrer Le LCN-UMR24 est un module capteur-acteur avancé conçu pour contrôler des moteurs de volets et de jalousies avec une tension d'alimentation de 24V.
