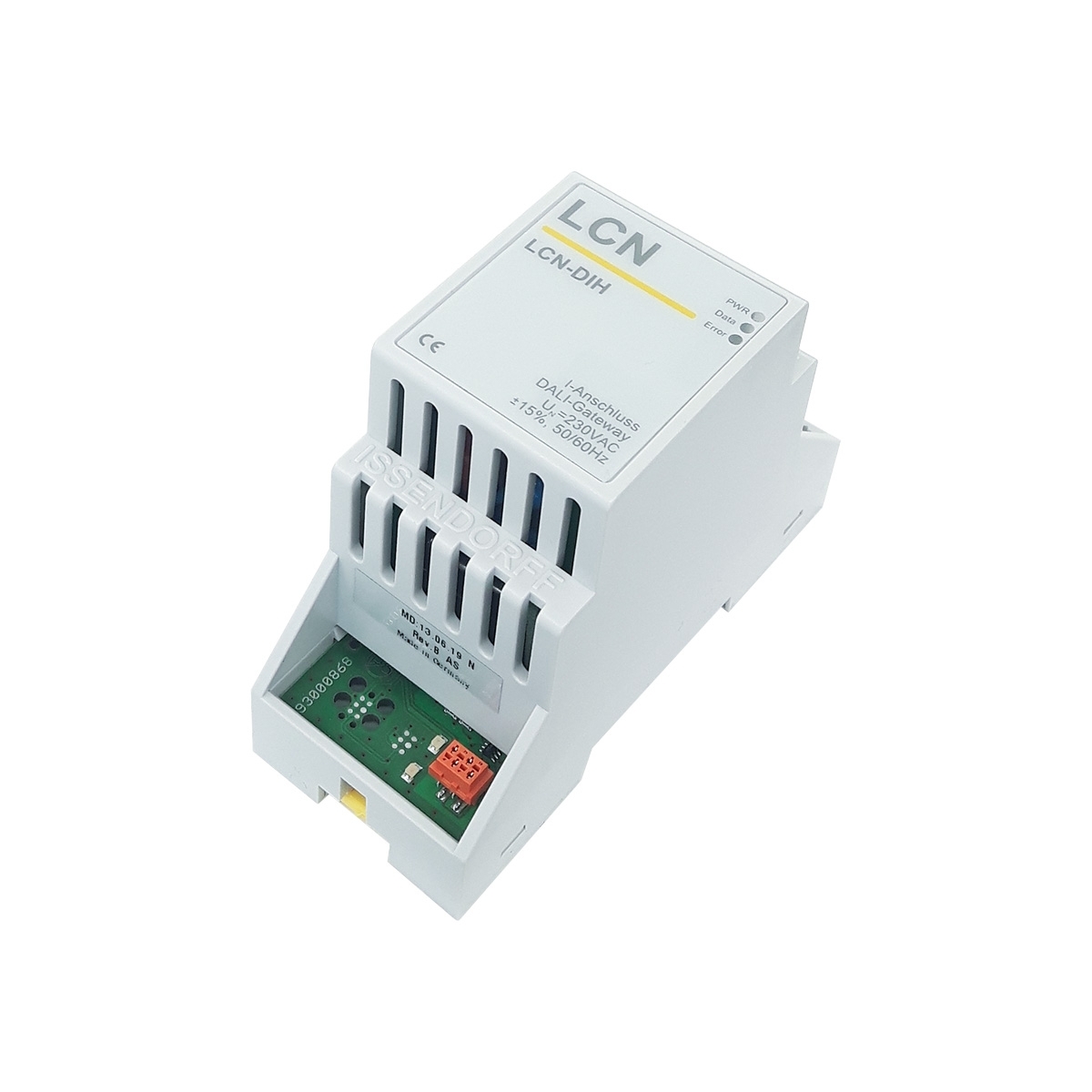

LCN-DIH Issendorff KG
235,99 €
% 296,30 € (économie de 20.35%) précédemment 295,99 €
Disponible dans 7 jours, délai de livraison 2-5 Tage
Informations sur le produit "LCN-DIH Issendorff KG"
Interface DALI pour connexion I, rail DIN
Le LCN-DIH est une passerelle DALI conçue pour l'adressage et le contrôle de jusqu'à 64 appareils DALI. Il est adapté pour un montage sur rail DIN et peut être utilisé avec divers modules LCN à partir du firmware 1B060E (juin 2017), avec le LCN-SHS recommandé.
Domaines d'application
- Contrôle des lumières DALI dans des applications commerciales et privées.
- Intégration de lumières blanches réglables ou de lumières RGB dans des systèmes existants.
- Optimisation de la sortie lumineuse par un contrôle central.
Données techniques
- Appareils DALI : max. 64
- Montage : rail DIN (35mm)
- Compatibilité : modules LCN à partir du firmware 1B060E
- Normes DALI prises en charge : IEC 62386-209
Fabricant
ISSENDORFF KG
Wellweg 93
31157 Sarstedt (Werk 1)
Telefon: +49 5066 998-0
Telefax: +49 5066 998-899
Germany
Connexion
Zubehör
Relay module with six outputs for DIN rail The LCN-SR6G is a six-channel relay module of the LCN bus system that does not require a separate LCN bus module. Its relays can switch any consumers. The LCN-SR6G can be expanded to eight relays if needed with an LCN-R2H. Thanks to a button on the top, the relays can be switched manually. The module does not need to be parameterized for this. This allows the wiring to be checked on site before the LCN system is set up. Unlike the LCN-SR6, the relays of the LCN-SR6G have gold contacts, which are suitable for voltages below 20 V and currents below 100 mA. Application areas Control of any motors and drives Control of blinds and roller motors for shading and ventilation Control of any AC1 loads Function description Operating programs The six relays are switched individually via command over the LCN bus. They can also be used to control roller shutter drives; for this, the LCN-SR6G can be switched to roller shutter mode with the LCN-PRO. The relays support all common LCN functions, such as on/off/switching, timers, status commands, etc. For testing purposes, it is possible to switch the relays manually via a button on the top of the module, independently of the LCN bus. Connection of conventional buttons that distinguish short, long, and release: each 3 commands at 2 addresses (modules or groups). In total, there are 32 buttons in four tables. Additional internally managed buttons result in a total of 480 commands to 160 different target addresses. Additional functions 12 variables for capturing measurement values Analog value processing over thresholds or controllers. Two freely parameterizable continuous controllers. Measurement values and control variables can be distributed arbitrarily in the bus. Transponder data processing for up to 16 transponders, unlimited when operating the visualization LCN-GVS. Control with dependencies and links, locking and releasing individual buttons, hierarchical permissions. Four timers (1 second to 45 days), two timers, periodic timer. Function acknowledgment: execution is clearly confirmed Automatic generation of real status messages for visualization. Four-stage acknowledgment and reporting system. Bypass of power failures up to 20 seconds with power failure detection. Operating hour counters for all circuits Hardware equipment 85 to 265 V, 50/60 Hz Six load relays with potential-free switching contacts as opener and closer at 230 V~/16A, AC1 Maximum inrush current 70 A Plug-in relays I-connection for the operation of LCN-RR, IR remote control receiver, LCN-TS temperature sensor, LCN-PMI motion detector, LCN-GRT/-GBL/-GUS indoor sensors, LCN-ULT universal transponder reader, LCN-GTxD glass info module, LCN-BT4H, LCN-BU4L, binary and button sensor and others. P-connection as digital input/output for expansions such as relays, LCN-R2H, LCN-BS4 current sensors and others.
Alimentation DALI pour rail DIN Le LCN-NDH est une alimentation DALI spécialement conçue pour être utilisée avec le module LCN-HU. Il permet le fonctionnement du bus DALI en mode DALI-LCN économe en énergie et garantit que les lumières s'allument automatiquement en cas d'urgence si le contrôle échoue. Domaines d'application Alimentation des dispositifs de fonctionnement DALI dans des applications commerciales et privées. Systèmes d'éclairage d'urgence nécessitant une activation automatique des lumières. Intégration dans des systèmes DALI existants pour améliorer l'efficacité énergétique. Données techniques Tension d'alimentation : 230V AC, 50/60Hz Consommation d'énergie : 1,5W Nombre maximum de participants DALI : 32 EVGs Température de fonctionnement : -10°C à +40°C Classe de protection : IP20 Dimensions : 38mm (2TE) x 92mm x 66,5mm
Aktorik
Module de capteur pour rail DIN (standard) Le module LCN-SHS d'Issendorff KG est un module de capteur à la pointe de la technologie, spécialement conçu pour le montage sur rails DIN. Avec ses 8 entrées de bouton, il permet le contrôle individuel de jusqu'à 64 adresses cibles et offre 192 fonctions différentes. Ce module est idéal pour l'intégration dans des systèmes modernes d'automatisation des bâtiments et permet une adaptation flexible aux besoins spécifiques des utilisateurs. Exemples d'application Contrôle des systèmes d'éclairage dans les espaces résidentiels et commerciaux Intégration de capteurs pour surveiller la température, la lumière et le mouvement Contrôle à distance des appareils via des entrées de mesure d'impulsions Automatisation des processus par programmation de minuteurs et de messages d'état Données techniques Alimentation intégrée : 230V ±15%, 0.4W, résistant aux impulsions jusqu'à 4kV Dimensions : 38mm x 92mm x 66mm (L x P x H) Montage sur rail DIN : 35mm, 2 TE Classe de protection : IP20
Module capteur/actuator pour rail DIN (standard) Le module LCN-SH est un module capteur/actuator polyvalent conçu pour un montage sur rails DIN. Il offre deux sorties de commutation électroniques avec une tension nominale de 230V et une charge maximale de 300VA. Ces sorties peuvent être configurées à la fois comme dimmables en coupure de phase et comme interrupteurs, permettant une utilisation flexible. Domaines d'application Idéal pour le contrôle des systèmes d'éclairage dans les espaces résidentiels et commerciaux. Convient pour le contrôle des volets roulants et des stores. Parfait pour l'intégration dans des systèmes d'automatisation complexes. Le module est équipé d'un boîtier robuste et dispose de 8 entrées de bouton qui peuvent contrôler jusqu'à 64 adresses cibles avec un total de 192 fonctions. Une entrée de mesure d'impulsions intégrée permet de connecter des récepteurs de télécommande et des capteurs. Le programme de fonctionnement intégré comprend des fonctions pour l'allumage et l'atténuation des sorties, avec une luminosité et une vitesse de changement réglables séparément. De plus, des programmes pour l'atténuation des lampes à incandescence, le réglage des lamelles et le contrôle des volets roulants sont intégrés. Fonctions du bus système LCN Communication avec jusqu'à 30 000 modules, maximum 250 modules par niveau de bus. Mémoire pour jusqu'à 100 scènes lumineuses par sortie. Documentation et paramétrage sont stockés dans la mémoire du module. Protection contre les surcharges : les sorties coupent les consommateurs en cas de charges excessives. Données techniques Alimentation intégrée : 230V ±15%, 0,4W, résistant aux impulsions jusqu'à 4kV. Dimensions : 38mm x 92mm x 66mm (L x P x H). Montage : montage sur rail DIN (35mm, 4 TE). Classe de protection : IP20.
Contrôleur Dali et de pièce / module capteur pour rail DIN 2 TE Le module LCN-SHD est un contrôleur DALI et de pièce polyvalent qui peut contrôler jusqu'à 40 ballasts DALI dans seulement deux TE de largeur. Il permet de regrouper les appareils DALI en quatre groupes DALI et offre des commandes individuelles supplémentaires pour d'autres ballasts. Ce module est particulièrement adapté au contrôle DALI dans des pièces individuelles sans nécessiter une configuration DALI complète. Exemples d'application Contrôle des pièces éclairées par DALI dans des bureaux ou des espaces de vie Intégration de capteurs LCN pour un ajustement automatique de l'éclairage Création de scènes lumineuses pour différents scénarios d'utilisation Ajustement flexible des conditions d'éclairage grâce à des fonctions de gradation et de rampe étendues Données techniques Mode de fonctionnement 0-10 Volt : courant de charge maximum 40 mA par sortie Maximum 60 ballasts par sortie Courant source : max. 0,5 mA/sortie Mode de fonctionnement DALI DT0, DT6, DT8 : Tunable White Maximum 40 appareils avec LCN-NDH Maximum 24 appareils en mode LCN (niveau bas) Maximum 9 appareils en mode standard (niveau haut)
