LCN-BT4R Issendorff KG
47,99 €*
% 56,41 €* (14.93% gespart)Versandfertig in 7 Tagen, Lieferzeit 2-5 Tage
Produktnummer:
204032
EAN:
4260742830563
Herstellernummer: 30056 GTIN/EAN: 4260742830563

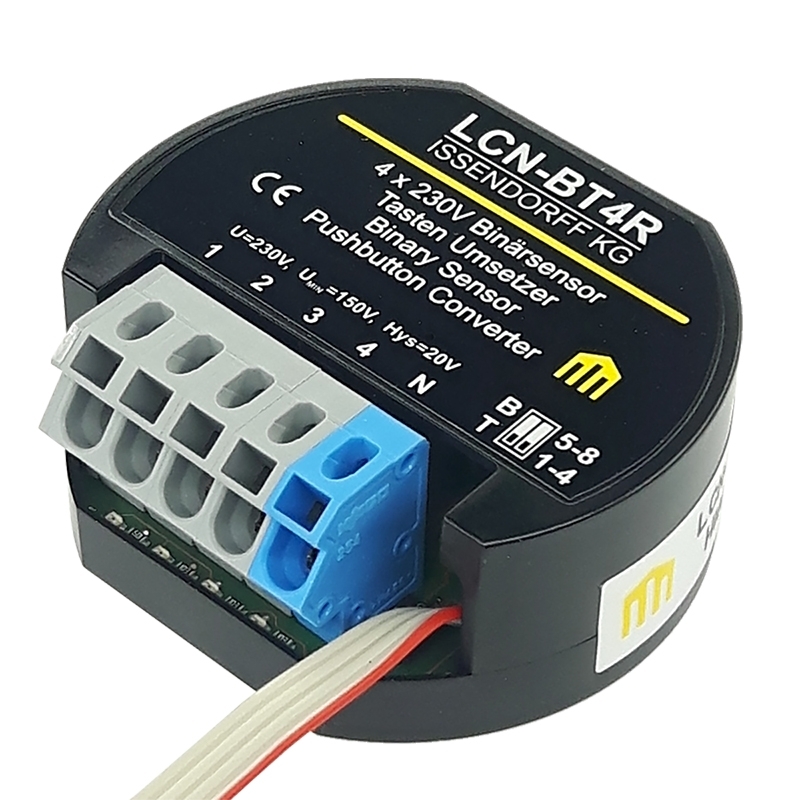

Produktinformationen "LCN-BT4R Issendorff KG"
Tasterumsetzer 4 x 230V für die UP-Dose
Zum Anschluss an den I-Anschluss eines LCN-Moduls.
Der LCN-BT4R ist wahlweise als 4-fach Binärsensor oder als Tastenumsetzer für Netzspannung (230VAC) einsetzbar für alle LCN-Busmodule ab Version 140719 (Juli 2010). Die 4 Eingänge des LCN-BT4R werten Signale beliebiger Phasenlage gegen N aus. Die Eingänge sind galvanisch vom I-Anschluss getrennt. In der Funktion als Tastenumsetzer werden die Kommandos Kurz, Lang & Los in der A-Tabelle ausgelöst, als Binärsensor die Kommandos Lang & Los in der B-Tabelle. Mittels DIP-Schalter kann der LCN-BT4R umgeschaltet werden, so dass er als Tastenumsetzer oder als Binärsensor arbeitet.
Technische Daten
- Status – LED
- Abmessungen: ø 50mm x 20mm
- Schutzart IP20
Anmelden
Alternative
LCN-BVC1 Issendorff KG
30,58 €*
Spannungsumsetzer für Binärsensoren
Der LCN-BVC1 wandelt Netzspannung in einen potentialfreien Kontakt (hier: Transistorausgang) um.
Einige Kontakte von Leistungsrelais, Thermostaten, usw. dürfen nur mit Netzspannung abgefragt werden, weil ihr Kontaktmaterial (z.B.: AgSnO2) bei kleinen Spannungen langfristig nicht sauber durchschaltet und die Kontakte sonst hochohmig werden.
Der LCN-BVC1 ist optimal bei nur 1 oder 2 Netzspannungen.
Achtung nur noch Restmengen verfügbar. Artikel wurde abgekündigt.
Zubehör
%
LCN-IV Issendorff KG
12,99 €*
14,60 €*
(11.03% gespart)
vorher 11,83 €*
Adapter zur Verlängerung und Vervielfältigung des I-Anschluss
Ein LCN-IV wirkt als Verdopplung des I-Anschlusss. Über 2 LCN-IV kann der I-Anschluss mit IY(ST)Y 2x2x0,8mm bis zu 50m verlängert werden. Der LCN-IVH ist zusätzlich ein Impulssensor, hierbei wird ein 5V Signal über potentialfreie Kontakte ausgewertet.
Technische Daten
Frequenz: maximal 500 Hz
Abmessungen: 14mm x 21mm x 12mm (B x L x H)
vorher 11,83 €*
Eingänge
%
LCN-UMR Issendorff KG
130,99 €*
152,90 €*
(14.33% gespart)
vorher 139,99 €*
Universal Rollladen-/Jalousie-Modul für die Unterputzdose
Das Rollladenmodul LCN-UMR ist ein Sensor-Aktor Modul des LCN Bussystems zum Steuern von Rollladen-/Jalousiemotoren. Es verfügt über zwei schaltbare, gegeneinander verriegelte Relais-Ausgänge 230V.
Anschluss
Versorgungsspannung: 230V AC ±15%, 50/60Hz (110V AC lieferbar)
Leistungsaufnahme: <0,5W
Netzanschluss: 5 Litzen mit Aderendhülse 0,75mm2
Anschluss Sensorseite: T- und I-Anschluss
Ausgänge
Typ: 2x Relais je 6A, gegeneinander verriegelt
Mech. Lebensdauer: 1.000.000 Schaltzyklen
Schaltleistung: empfohlen max. 800W
Einschaltstrom: max. 50A 8/10µs
Einbau
Betriebstemperatur: -10°C bis +40°C
Luftfeuchtigkeit: max. 80% rel., nicht betauend
Umgebungsbedingungen: Verwendung in ortsfester Installation nach VDE632, VDE637
Schutzart: IP20 bei Einbau in UP-Dose, nur ortsfeste Installation
Abmessungen (BxTxH): 50mm ø x 22mm
vorher 139,99 €*
%
LCN-UPP Issendorff KG
188,99 €*
235,10 €*
(19.61% gespart)
vorher 209,99 €*
Sensor-/Aktormodul für die Unterputzdose
Kombiniertes Sensor-/Aktor-Modul mit zwei elektronischen Schaltausgängen 230V, 300VA. Dimmbar im Phasenanschnitt oder als Schalter (schaltet im Spannungsnulldurchgang).
Die 8 Tasteneingänge können 64 Zieladressen mit 192 Funktionen individuell steuern. Integrierter Impulsmesseingang für Fernsteuerempfänger. Das eingebaute Betriebsprogramm umfasst die folgenden Funktionen: Schalten und Dimmen der Ausgänge, Helligkeit und Änderungsgeschwindigkeit getrennt einstellbar. Inkl. Programme für Glühlampendimmen, Rollladen, Tore, usw... . Auswertung über 5 Schwellen (=10 Kommandos) mit Hysterese. Inklusive 2 Stetigregler, die unabhängig und zusätzlich zur Schwellwertverarbeitung genutzt werden können. Zwei Messgrößen können unabhängig voneinander erfasst und geregelt werden. Dekodieren der Telegramme des IR-Fernsteuerempfängers oder Transponder. Auswertung direkt oder über Zentralrechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung.
Weitere Funktionen: Steuerung mit Abhängigkeiten, Bildung von Verknüpfungen, Zählen, Rechnen, feste und dynamische Gruppenbildung, Erzeugung automatischer Statusmeldungen (echte Rückmeldungen) für die Visualisierung.
LCN-Systembusfunktionen
Kommunikation mit bis zu 30000 Modulen, max. 250 Module pro Busebene. Protokoll mit Kollisionsvermeidung
Dokumentation und Parametrierung rücklesbar im Modulspeicher hinterlegt
100 Lichtszenenspeicher je Ausgang verfügbar
Anschlussmöglichkeiten für EIB/KNX Tastsensoren (Standard), DSI-Dali-Interface, Relais
Überlastschutz, die Ausgänge schalten bei zu großen Lasten die Verbraucher ab
Hinweis: UPP-Module dürfen nicht direkt an Rollladen- oder Jalousiemotoren angeschlossen werden! Die Endschalter oder die Triacs im Modul können Schaden nehmen. Hier empfiehlt sich der Einsatz des Trennrelais LCN-R2U.
Ein Filter (LCN-FI1) ist zwingend erforderlich sobald die elektronischen Ausgänge des LCN-UPP als Dimmer genutzt werden. Der Störfilter wird zwischen Modul und Verbraucher geschaltet, er dämpft die beim Dimmen auftretenden Störungen, gewährleistet so die Einhaltung der CE-Normen.
Technische Daten
Integriertes Netzteil 230V ±15%, 0,4W, pulsfest bis 4kV.
Unterputzgehäuse der Anschluss erfolgt über ca. 20cm lange Einzeladern 0,75mm².
Abmessung: 50mm ø x 20mm.
Schutzart IP20
vorher 209,99 €*
%
LCN-UPS Issendorff KG
125,99 €*
146,91 €*
(14.24% gespart)
vorher 132,99 €*
Sensormodul für Unterputzdose
Das Sensormodul für 230 Volt mit 8 Tasteneingänge kann 64 Zieladressen mit 192 Funktionen individuell steuern. Integrierter Impulsmesseingang für Fernsteuerempfänger. Auswertung über 5 Schwellen (=10 Kommandos) mit Hysterese. Inklusive 2 Stetigregler, die unabhängig und zusätzlich zur Schwellwertverarbeitung genutzt werden können. Zwei Messgrößen können unabhängig voneinander erfasst und geregelt werden. Dekodieren der Telegramme des IR-Fernsteuerempfängers oder Transponders. Auswertung direkt oder über Zentralrechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung.
Weitere Funktionen: Steuerung mit Abhängigkeiten, Bildung von Verknüpfungen, Zählen, Rechnen, feste und dynamische Gruppenbildung, Erzeugung automatischer Statusmeldungen (echte Rückmeldungen) für die Visualisierung.
LCN-Systembusfunktionen
Kommunikation mit bis zu 30000 Modulen, max. 250 Module pro Busebene. Protokoll mit Kollisionsvermeidung
Dokumentation und Parametrierung rücklesbar im Modulspeicher hinterlegt
Anschlussmöglichkeiten für EIB/KNX Tastsensoren (Standard), DSI-Dali-Interface, Relais
volle Tableaufunktionalität
Technische Daten
Integriertes Netzteil 230V ±15%, 0,4W, pulsfest bis 4kV.
Im Unterputzgehäuse mit Anschluss über ca. 20cm lange Einzeladern 0,75mm².
Abmessung: 50mm ø x 12mm.
vorher 132,99 €*
%
LCN-UPU Issendorff KG
234,99 €*
280,80 €*
(16.31% gespart)
vorher 257,99 €*
Sensor-/Aktormodul für die UP-Dose mit Phasen AB- und ANschnitt-Dimmer
Das Unterputz Modul LCN-UPU ist ein Sensor-Aktor des LCN Bussystems. Es verfügt über zwei schalt- bzw. dimmbare elektronische Ausgänge 230V. Zwei weitere Ausgänge sind in der Software verfügbar, aber nicht nach außen geführt.
Die 8 Tasteneingänge können 64 Zieladressen mit 192 Funktionen individuell steuern. Integrierter Impulsmesseingang für Fernsteuerempfänger. Das eingebaute Betriebsprogramm umfasst die folgenden Funktionen: Schalten und Dimmen der Ausgänge, Helligkeit und Änderungsgeschwindigkeit getrennt einstellbar. Inkl. Programme für Glühlampendimmen, Rollladen, Tore, usw. Auswertung über 5 Schwellen (=10 Kommandos) mit Hysterese. Inklusive 2 Stetigregler, die unabhängig und zusätzlich zur Schwellwertverarbeitung genutzt werden können. Zwei Messgrößen können unabhängig voneinander erfasst und geregelt werden. Dekodieren der Telegramme des IR-Fernsteuerempfängers oder Transponder. Auswertung direkt oder über Zentralrechner. Funktionen für Tastenebenen, kodierte Übertragung, Senderunterscheidung.
Weitere Funktionen: Steuerung mit Abhängigkeiten, Bildung von Verknüpfungen, Zählen, Rechnen, feste und dynamische Gruppenbildung, Erzeugung automatischer Statusmeldungen (echte Rückmeldungen) für die Visualisierung.
LCN-Systembusfunktionen
Kommunikation mit bis zu 30000 Modulen, max. 250 Module pro Busebene. Protokoll mit Kollisionsvermeidung
Dokumentation und Parametrierung rücklesbar im Modulspeicher hinterlegt
100 Lichtszenenspeicher je Ausgang verfügbar
Anschlussmöglichkeiten für EIB/KNX Tastsensoren (Standard), DSI-Dali-Interface, Relais
Überlastschutz, die Ausgänge schalten bei zu großen Lasten die Verbraucher ab
Hinweis: UPU-Module dürfen nicht direkt an Rollladen- oder Jalousiemotoren angeschlossen werden! Die Endschalter oder die Triacs im Modul können Schaden nehmen. Hier empfiehlt sich der Einsatz des Trennrelais LCN-R2U am UPU oder direkt ein LCN-UMR.
Ein Filter (LCN-FI1) ist zwingend erforderlich sobald die elektronischen Ausgänge des LCN-UPU als PhasenANschnittsdimmer genutzt werden. Der Störfilter wird zwischen Modul und Verbraucher geschaltet, er dämpft die beim Dimmen auftretenden Störungen, gewährleistet so die Einhaltung der CE-Normen. Im Phasenabschnitt wird das FI1 nicht benötigt.
Technische Daten
Integriertes Netzteil 230V ±15%, 0,5W, pulsfest bis 4kV
Unterputzgehäuse der Anschluss erfolgt über ca. 20cm lange Einzeladern 0,75mm²
Abmessung: 50mm ø x 22mm
Schutzart IP20
vorher 257,99 €*
