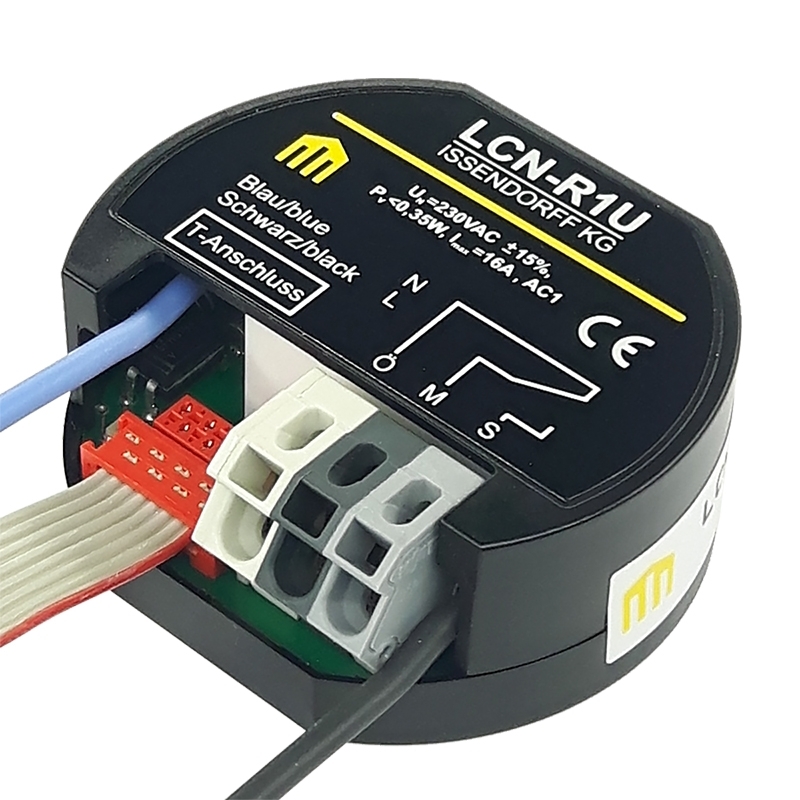

LCN-R1U Issendorff KG

Modul uniwersalny do rolet/zaluzji do montazu podtynkowego Modul LCN-UMR to nowoczesny modul czujnikowo-aktora, zaprojektowany specjalnie do sterowania silnikami rolet i zaluzji. Posiada dwa przelaczane, wzajemnie blokujace wyjscia przekaznikowe o napieciu nominalnym 230V. Modul jest idealny do integracji w puszkach podtynkowych i umozliwia latwa instalacje i uruchomienie. Podlaczenie Napiecie zasilania: 230V AC ±15%, 50/60Hz (110V AC dostepne) Pobór mocy: <0,5W Podlaczenie sieciowe: 5 zyl z koncówka 0,75mm² Podlaczenie strony czujnika: T- i I-podlaczenie Wyjscia Typ: 2x przekazniki po 6A, wzajemnie blokujace Zywotnosc mechaniczna: 1.000.000 cykli przelaczania Moc przelaczania: zalecana maks. 800W Prad rozruchowy: max. 50A 8/10µs Montaz Temperatura pracy: -10°C do +40°C Wilgotnosc: max. 80% rel., nie skraplajaca sie Warunki otoczenia: Uzycie w stalej instalacji zgodnie z VDE632, VDE637 Klasa ochrony: IP20 przy montazu w puszce podtynkowej, tylko stala instalacja Wymiary (SxGxW): 50mm Ø x 22mm

Modul czujnika do puszki podtynkowej Modul LCN-UPS to wszechstronny modul czujnika zaprojektowany do stosowania w puszkach podtynkowych z napieciem roboczym 230V. Umozliwia kontrole do 64 adresów docelowych i oferuje 192 funkcje, które mozna programowac indywidualnie. Przyklady zastosowania Kontrola oswietlenia i innych urzadzen elektrycznych w przestrzeniach mieszkalnych i komercyjnych. Integracja z istniejacymi systemami inteligentnego domu w celu automatyzacji procesów. Uzycie w polaczeniu z interfejsami DSI-Dali w celu rozszerzenia funkcjonalnosci. Modul oferuje 8 wejsc przyciskowych i zintegrowane wejscie pomiaru impulsów dla odbiorników zdalnego sterowania. Umozliwia ocene przez 5 progów z histereza i zawiera dwa regulatory ciagle, które mozna uzywac niezaleznie od przetwarzania progów. Dane techniczne Zintegrowane zasilanie: 230V ±15%, 0,4W, odporne na impulsy do 4kV Wymiary: 50mm Ø x 12mm Podlaczenie przez okolo 20 cm dlugie przewody pojedyncze 0,75mm² Komunikacja z maksymalnie 30000 modulami, max. 250 modulów na poziomie magistrali

Modul czujnika/aktuatora do montazu podtynkowego Polaczony modul czujnika/aktuatora z dwoma elektronicznymi wyjsciami przekaznikowymi 230V, 300VA. Mozliwosc sciemniania w trybie fazowym lub jako przelacznik (przelacza w zerze napiecia). 8 wejsc przyciskowych moze indywidualnie sterowac 64 adresami docelowymi z 192 funkcjami. Zintegrowane wejscie pomiaru impulsów dla odbiorników zdalnego sterowania. Wbudowany program roboczy obejmuje nastepujace funkcje: wlaczanie i sciemnianie wyjsc, jasnosc i predkosc zmiany regulowane oddzielnie. W tym programy do sciemniania zarówek, rolet, bram itp. Ocena przez 5 progów (=10 polecen) z histereza. W tym 2 regulatory ciagle, które moga byc uzywane niezaleznie i dodatkowo do przetwarzania progów. Dwie wielkosci pomiarowe moga byc rejestrowane i regulowane niezaleznie od siebie. Dekodowanie telegramów odbiornika zdalnego sterowania IR lub transpondera. Ocena bezposrednia lub przez centralny komputer. Funkcje dla poziomów przycisków, kodowane przesylanie, róznicowanie nadajników. Dodatkowe funkcje: sterowanie z zaleznosciami, tworzenie powiazan, liczenie, obliczanie, tworzenie grup stalych i dynamicznych, generowanie automatycznych komunikatów o stanie (prawdziwe informacje zwrotne) do wizualizacji. Funkcje systemu LCN Komunikacja z maksymalnie 30000 modulami, maks. 250 modulów na poziomie magistrali. Protokól z unikaniem kolizji Dokumentacja i parametryzacja dostepna w pamieci modulu 100 pamieci scen swietlnych dostepnych na wyjscie Mozliwosci podlaczenia dla czujników dotykowych EIB/KNX (standard), interfejs DSI-Dali, przekazniki Ochrona przed przeciazeniem, wyjscia wylaczaja odbiorniki w przypadku nadmiernych obciazen Uwaga: Moduly UPP nie moga byc podlaczane bezposrednio do silników rolet lub zaluzji! Wylaczniki krancowe lub triaki w module moga ulec uszkodzeniu. W tym przypadku zaleca sie uzycie przekaznika izolacyjnego LCN-R2U. Filtr (LCN-FI1) jest obowiazkowy, gdy elektroniczne wyjscia LCN-UPP sa uzywane jako sciemniacze. Filtr zaklócen jest podlaczany miedzy modulem a odbiornikiem, tlumi zaklócenia wystepujace podczas sciemniania, zapewniajac tym samym zgodnosc z normami CE. Dane techniczne Zintegrowane zasilanie 230V ±15%, 0,4W, odporne na impulsy do 4kV. Obudowa do montazu podtynkowego, podlaczenie za pomoca pojedynczych przewodów o dlugosci okolo 20 cm 0,75 mm². Wymiary: 50 mm Ø x 20 mm. Klasa ochrony IP20

Modul czujnika/aktuatora do puszek podtynkowych z sciemniaczem fazowym Modul LCN-UPU to innowacyjny modul czujnika/aktuatora zaprojektowany do stosowania w puszkach podtynkowych. Umozliwia kontrole dwóch elektronicznych wyjsc z 230V, zarówno w trybie wlaczania, jak i sciemniania. Modul jest idealny do sterowania systemami oswietleniowymi i innymi urzadzeniami elektrycznymi w nowoczesnych budynkach. Przyklady zastosowania Sterowanie sciemnialnymi lampami LED i zarówkami. Automatyzacja rolet i bram. Integracja z systemami inteligentnego domu w celu indywidualnego dostosowania nastrojów oswietleniowych. Modul posiada 8 wejsc przyciskowych, które umozliwiaja indywidualne programowanie. Zintegrowane programy robocze umozliwiaja wlaczanie i sciemnianie wyjsc oraz oddzielne ustawienie jasnosci i predkosci zmiany. Dodatkowo mozna zapisac do 100 scen swietlnych na kazde wyjscie. Dane techniczne Zintegrowane zasilanie: 230V ±15%, 0,5W, odporne na impulsy do 4kV Wymiary: 50mm Ø x 22mm Podlaczenie przez okolo 20 cm dlugie przewody pojedyncze 0,75mm² Klasa ochrony: IP20 Komunikacja z maksymalnie 30000 modulami, maks. 250 modulów na poziomie magistrali
