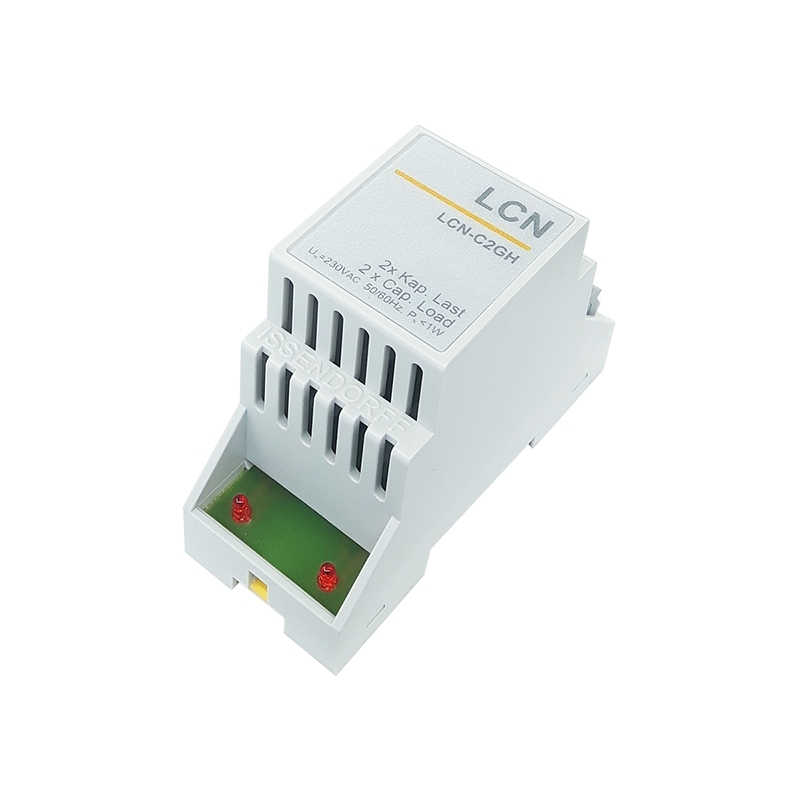

LCN-C2GH Issendorff KG

Module capteur/actionneur pour rail DIN (universel) Le module LCN-HU d'Issendorff KG est un module capteur/actionneur à la pointe de la technologie, spécialement conçu pour le montage sur rails DIN. Il combine les fonctions d'un capteur et d'un actionneur dans un appareil compact, offrant ainsi une solution flexible pour l'automatisation des bâtiments. Exemples d'application Ce module est idéal pour contrôler les systèmes d'éclairage, les stores et d'autres appareils électriques dans des bâtiments résidentiels et commerciaux modernes. Grâce à ses options de connexion polyvalentes, il peut être utilisé dans divers scénarios d'automatisation, tels que dans des maisons intelligentes, des bureaux ou des applications industrielles. Données techniques Alimentation intégrée : 230V ±15%, 0.4W, résistant aux impulsions jusqu'à 4kV Dimensions : 85,5mm x 92mm x 66mm (L x P x H) Montage sur rail DIN de 35 mm : 5 TE Classe de protection : IP20 Charge maximale : 500VA Sorties dimmables : coupure de phase Options de connexion : 0..10V, DSI, DALI Nombre maximum d'adresses cibles : 64 Nombre maximum de fonctions : 192 Filtrage des interférences radio intégré Détection automatique des fusibles Entrée de mesure d'impulsions pour récepteurs de contrôle à distance et capteurs Support pour jusqu'à 8 relais et 8 entrées binaires Le module LCN-HU est donc la solution idéale pour les systèmes modernes d'automatisation des bâtiments et offre une grande flexibilité ainsi que de nombreuses fonctions pour le contrôle et la surveillance des systèmes électriques.

Module de commutation et de variation universel pour rail DIN 2 TE Le module LCN-SHU est un module capteur/acteur flexible spécialement conçu pour le montage sur rail DIN. Il offre deux sorties électroniques commutables et dimmables pour 230V, qui peuvent être utilisées comme interrupteurs à coupure de phase ou interrupteurs à tension nulle. De plus, deux autres sorties sont disponibles dans le logiciel mais ne sont pas accessibles de l'extérieur. Ce module est idéal pour une utilisation dans des pièces sèches et permet une intégration facile dans des systèmes existants. Exemples d'application Contrôle des systèmes d'éclairage dans des espaces résidentiels et commerciaux Intégration de capteurs pour l'ajustement automatique des conditions d'éclairage Utilisation comme variateur pour lampes LED et halogènes Création de plannings pour le contrôle de l'éclairage Données techniques Tension d'alimentation : 230VAC ±15% 50Hz/60Hz (110VAC en option) Consommation d'énergie : 0,4W Puissance de commutation : 300VA chacune (cosj=1) Dimensions (LxPxH) : 38mm (2TE) x 92mm x 66,5mm Montage : sur rail DIN de 35mm (DIN50022) Classe de protection : IP20, max. 80% d'humidité, non condensant

Contrôleur Dali et de pièce / module capteur pour rail DIN 2 TE Le module LCN-SHD est un contrôleur DALI et de pièce polyvalent qui peut contrôler jusqu'à 40 ballasts DALI dans seulement deux TE de largeur. Il permet le regroupement d'appareils DALI en quatre groupes DALI et fournit des commandes individuelles supplémentaires pour d'autres ballasts. Ce module est particulièrement adapté au contrôle DALI dans des pièces individuelles sans nécessiter une configuration DALI complète. Exemples d'application Contrôle des pièces éclairées par DALI dans des bureaux ou des espaces de vie Intégration de capteurs LCN pour un ajustement automatique de l'éclairage Création de scènes lumineuses pour différents scénarios d'utilisation Ajustement flexible des conditions d'éclairage grâce à des fonctions de gradation et de rampe étendues Données techniques Mode de fonctionnement 0-10 Volt : courant de charge maximum de 40 mA par sortie Maximum 60 ballasts par sortie Courant source : max. 0,5 mA/sortie Mode de fonctionnement DALI DT0, DT6, DT8 : Tunable White Maximum 40 appareils avec LCN-NDH Maximum 24 appareils en mode LCN (niveau bas) Maximum 9 appareils en mode standard (niveau haut)

Module capteur/actuator pour rail DIN (standard) Le module LCN-SH est un module capteur/actuator polyvalent conçu pour un montage sur rails DIN. Il offre deux sorties de commutation électroniques avec une tension nominale de 230V et une charge maximale de 300VA. Ces sorties peuvent être configurées à la fois comme dimmables en coupure de phase et comme interrupteurs, permettant une utilisation flexible. Domaines d'application Idéal pour le contrôle des systèmes d'éclairage dans les espaces résidentiels et commerciaux. Convient pour le contrôle des volets roulants et des stores. Parfait pour l'intégration dans des systèmes d'automatisation complexes. Le module est équipé d'un boîtier robuste et dispose de 8 entrées de bouton qui peuvent contrôler jusqu'à 64 adresses cibles avec un total de 192 fonctions. Une entrée de mesure d'impulsions intégrée permet de connecter des récepteurs de télécommande et des capteurs. Le programme de fonctionnement intégré comprend des fonctions pour l'allumage et l'atténuation des sorties, avec une luminosité et une vitesse de changement réglables séparément. De plus, des programmes pour l'atténuation des lampes à incandescence, le réglage des lamelles et le contrôle des volets roulants sont intégrés. Fonctions du bus système LCN Communication avec jusqu'à 30 000 modules, maximum 250 modules par niveau de bus. Mémoire pour jusqu'à 100 scènes lumineuses par sortie. Documentation et paramétrage sont stockés dans la mémoire du module. Protection contre les surcharges : les sorties coupent les consommateurs en cas de charges excessives. Données techniques Alimentation intégrée : 230V ±15%, 0,4W, résistant aux impulsions jusqu'à 4kV. Dimensions : 38mm x 92mm x 66mm (L x P x H). Montage : montage sur rail DIN (35mm, 4 TE). Classe de protection : IP20.

Module de capteur pour rail DIN (standard) Le module LCN-SHS d'Issendorff KG est un module de capteur à la pointe de la technologie, spécialement conçu pour le montage sur rails DIN. Avec ses 8 entrées de bouton, il permet le contrôle individuel de jusqu'à 64 adresses cibles et offre 192 fonctions différentes. Ce module est idéal pour l'intégration dans des systèmes modernes d'automatisation des bâtiments et permet une adaptation flexible aux besoins spécifiques des utilisateurs. Exemples d'application Contrôle des systèmes d'éclairage dans les espaces résidentiels et commerciaux Intégration de capteurs pour surveiller la température, la lumière et le mouvement Contrôle à distance des appareils via des entrées de mesure d'impulsions Automatisation des processus par programmation de minuteurs et de messages d'état Données techniques Alimentation intégrée : 230V ±15%, 0.4W, résistant aux impulsions jusqu'à 4kV Dimensions : 38mm x 92mm x 66mm (L x P x H) Montage sur rail DIN : 35mm, 2 TE Classe de protection : IP20
